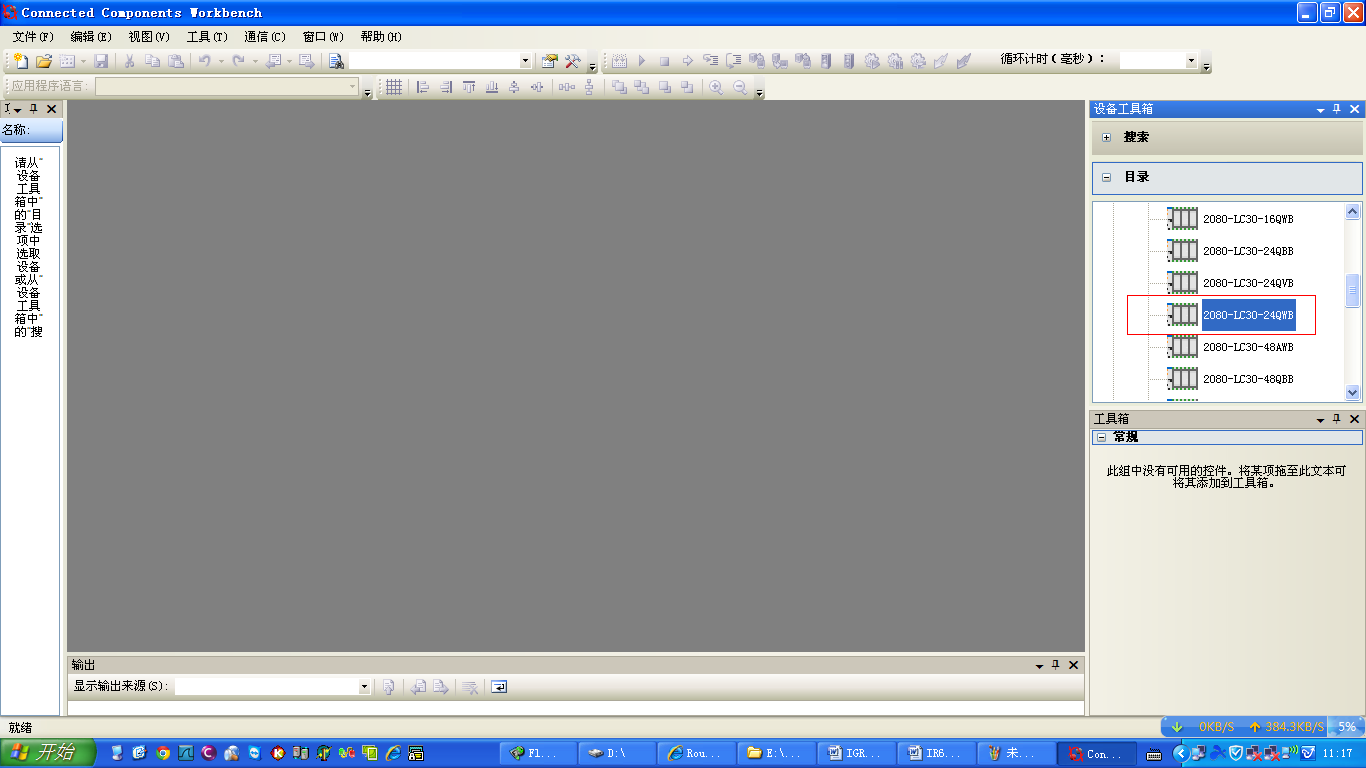

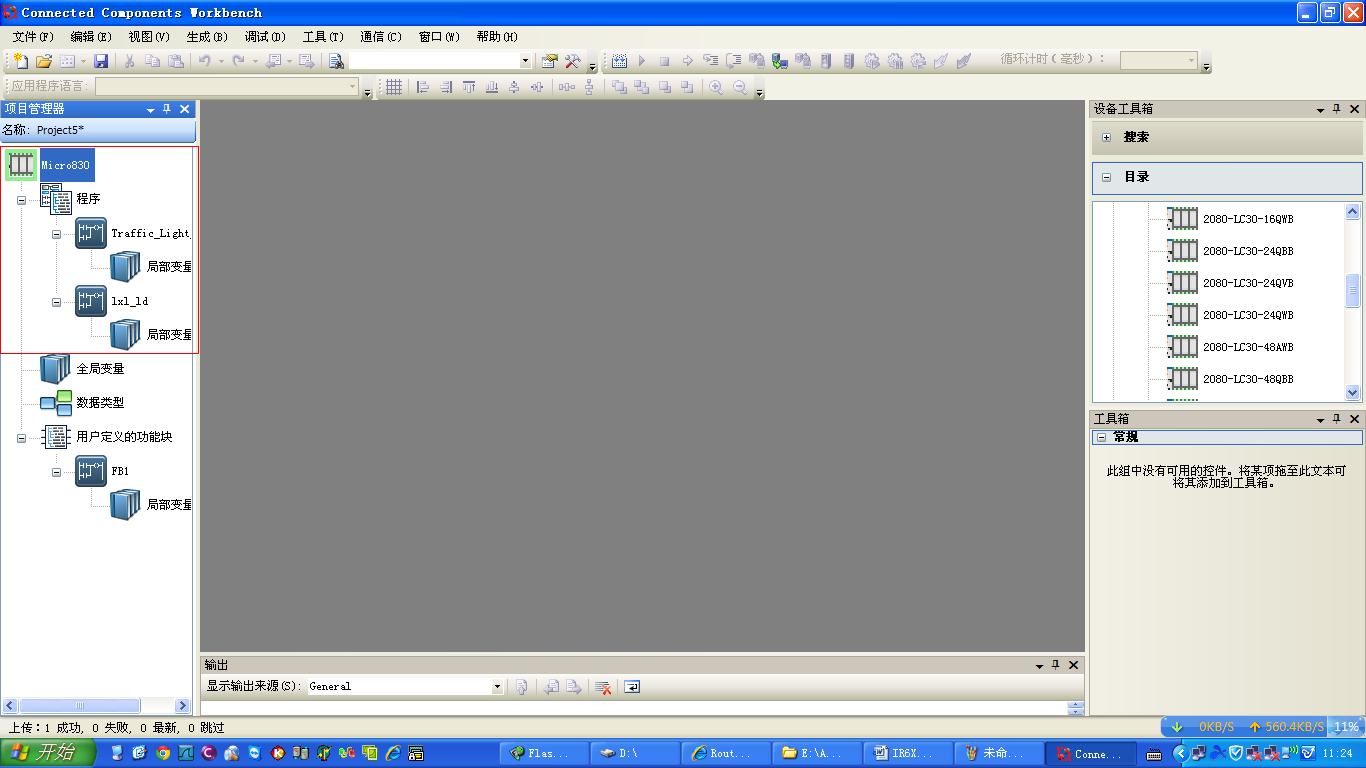

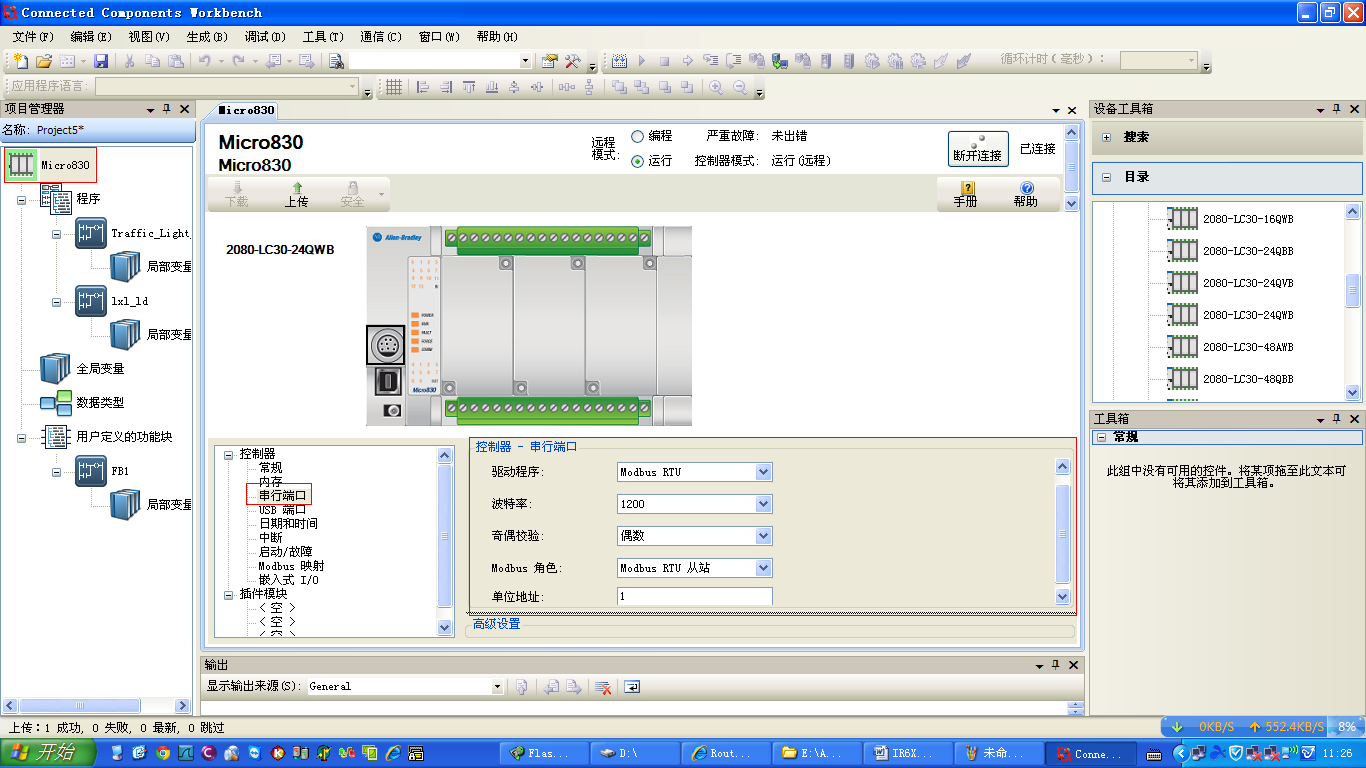

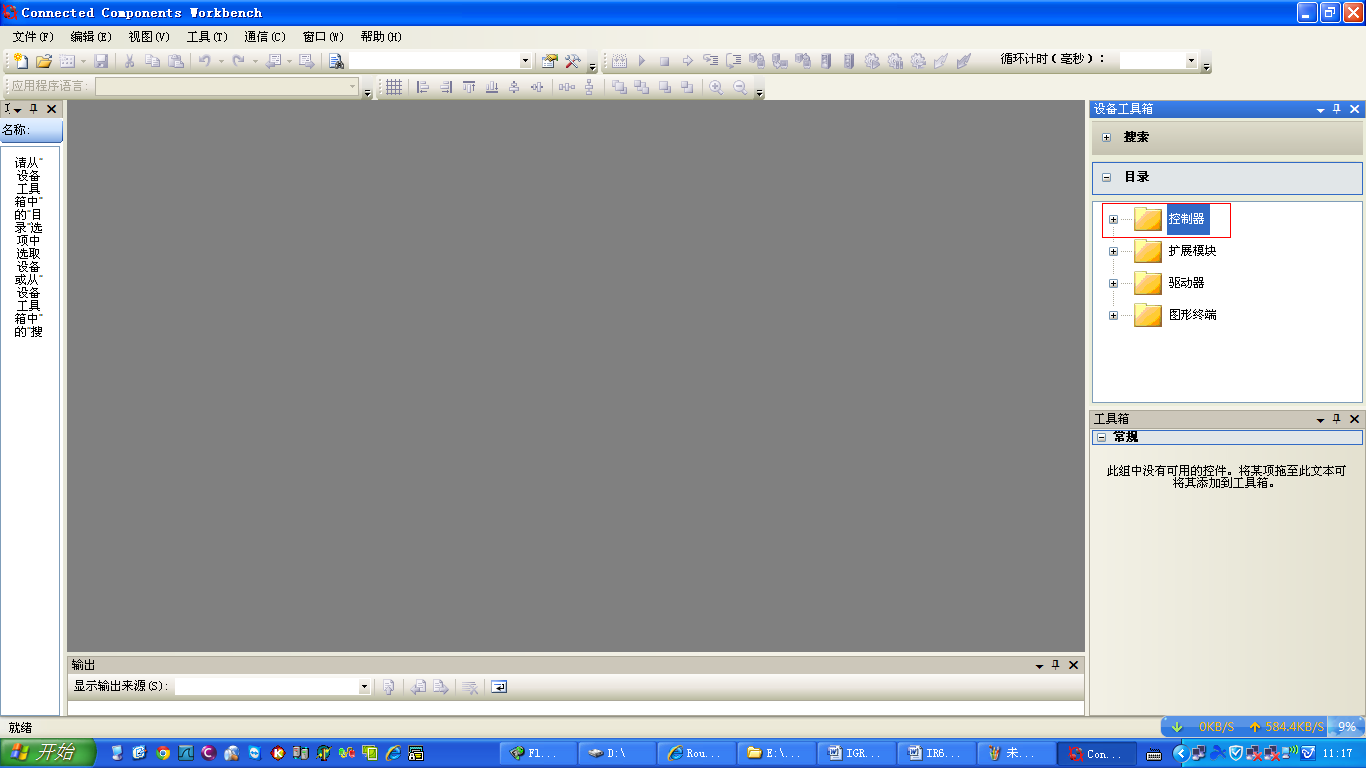

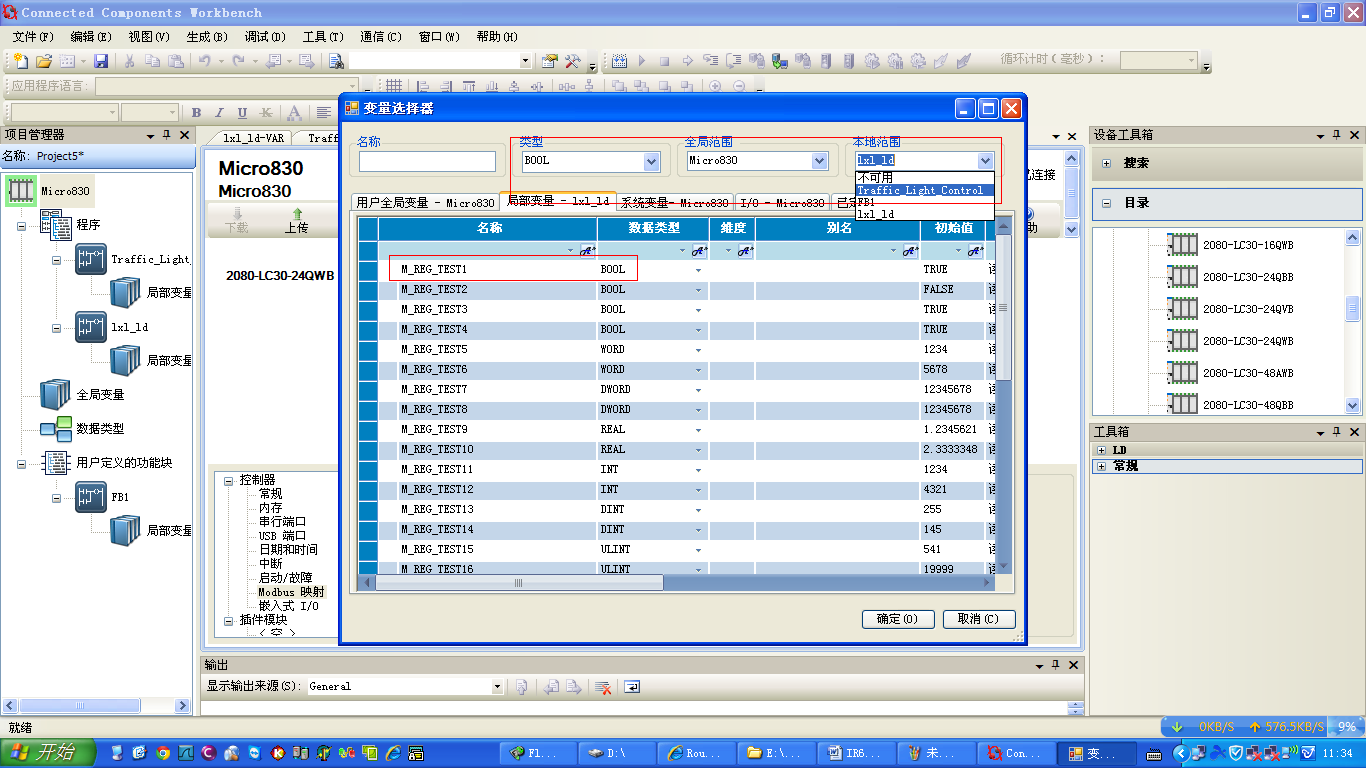

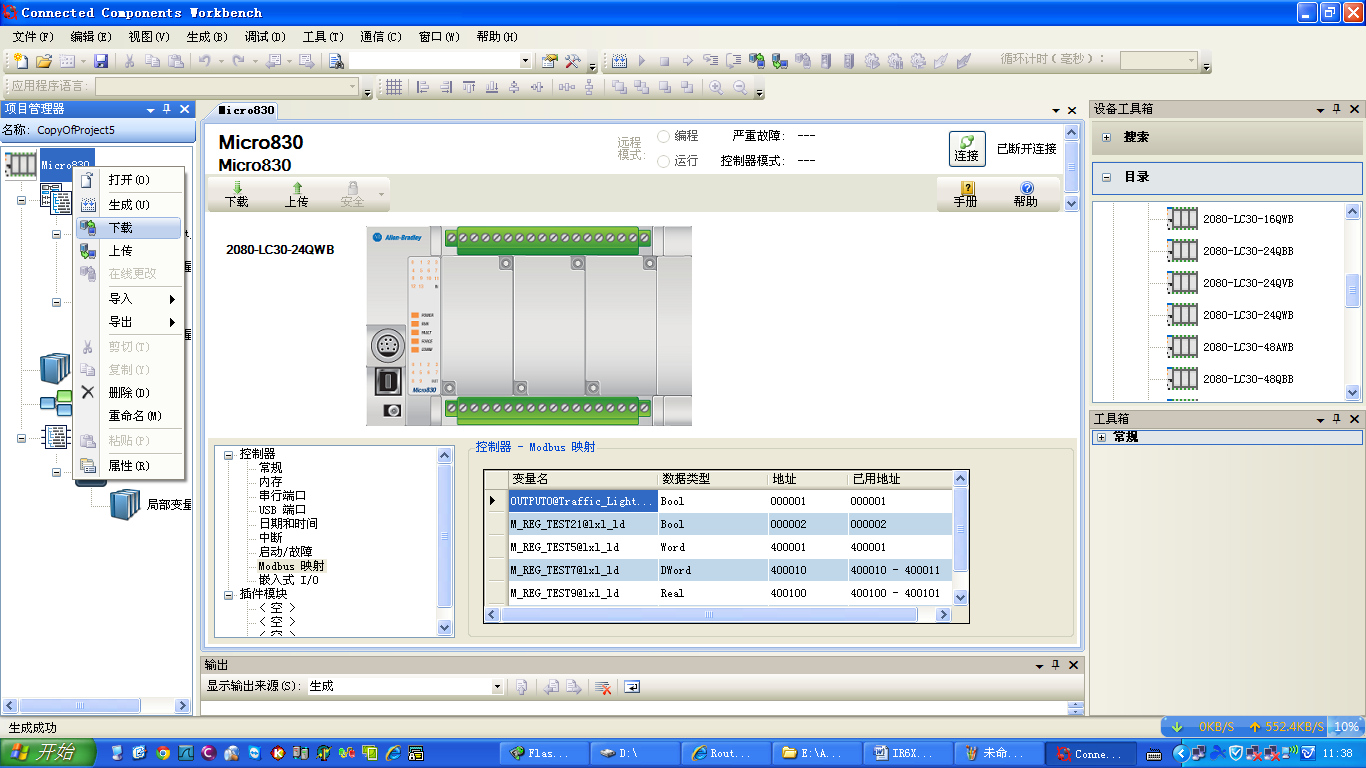

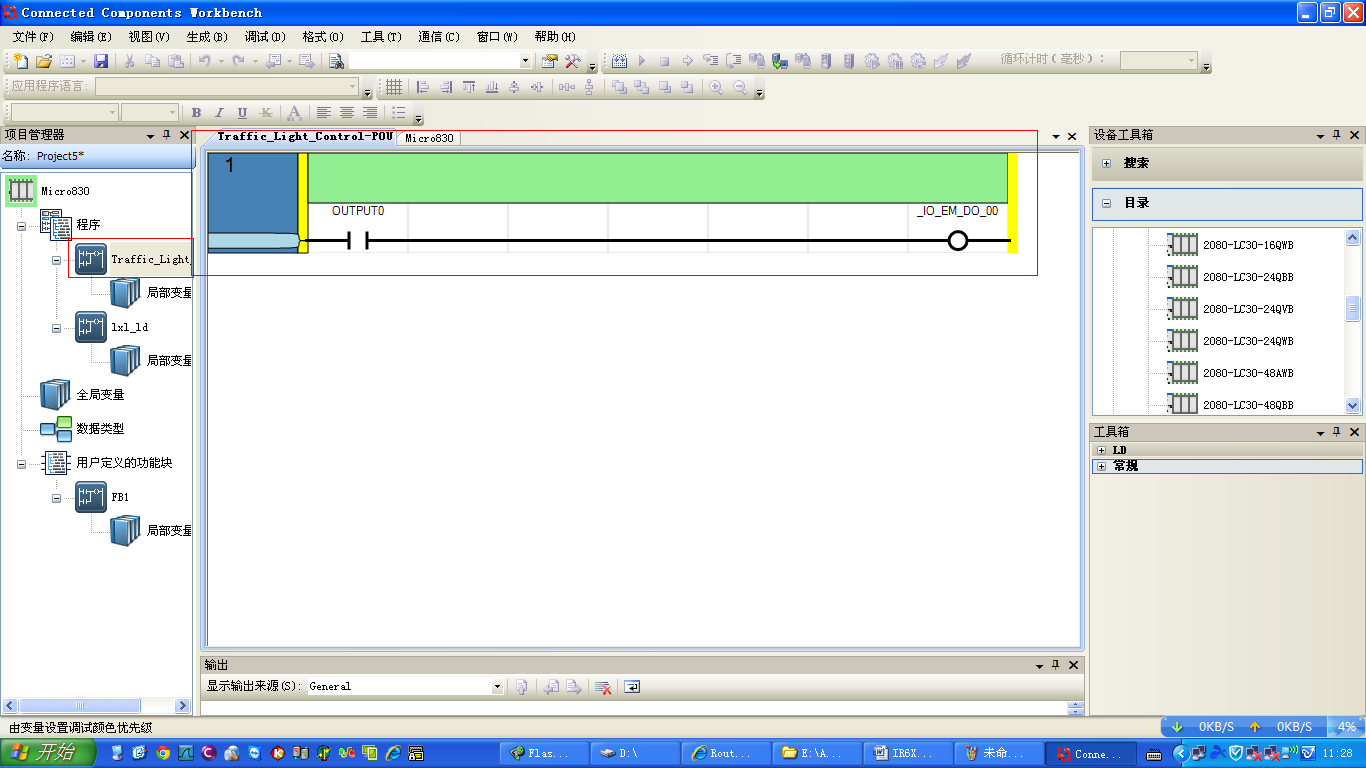

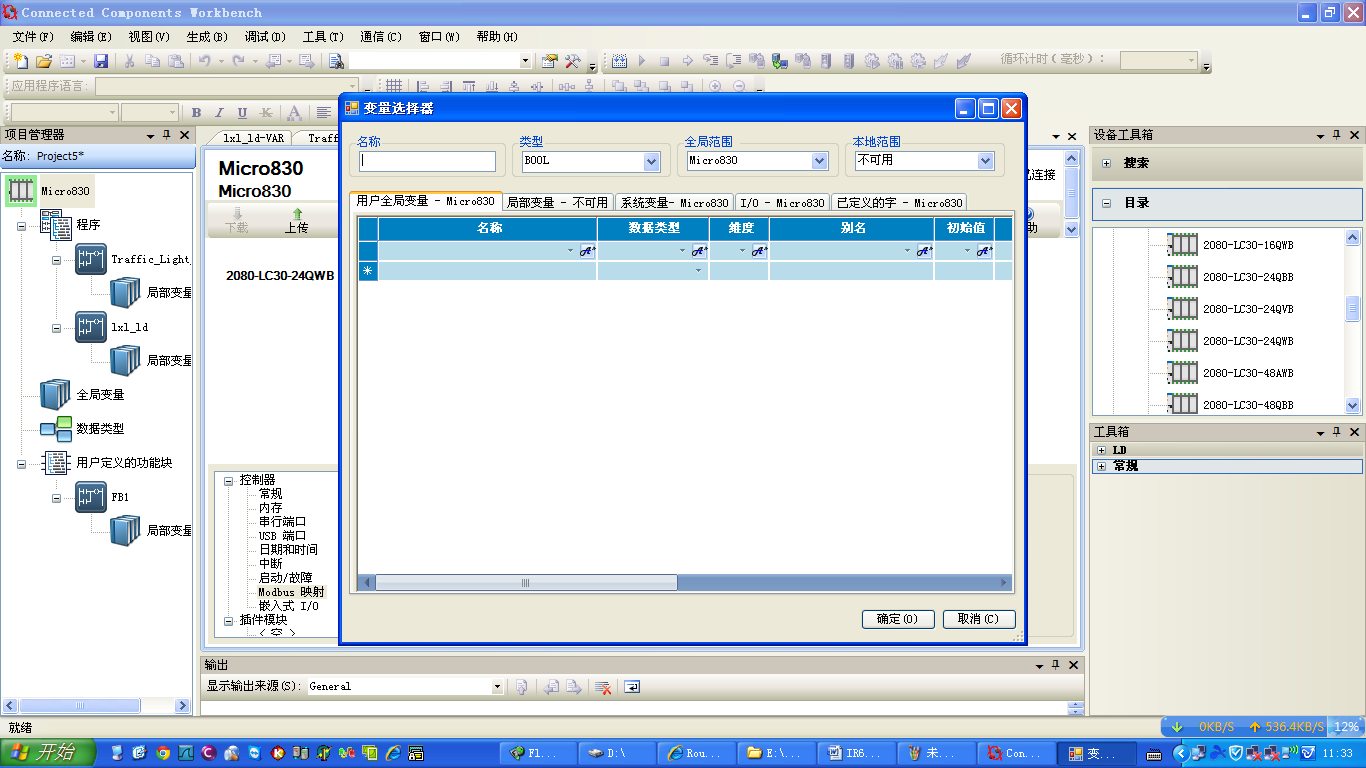

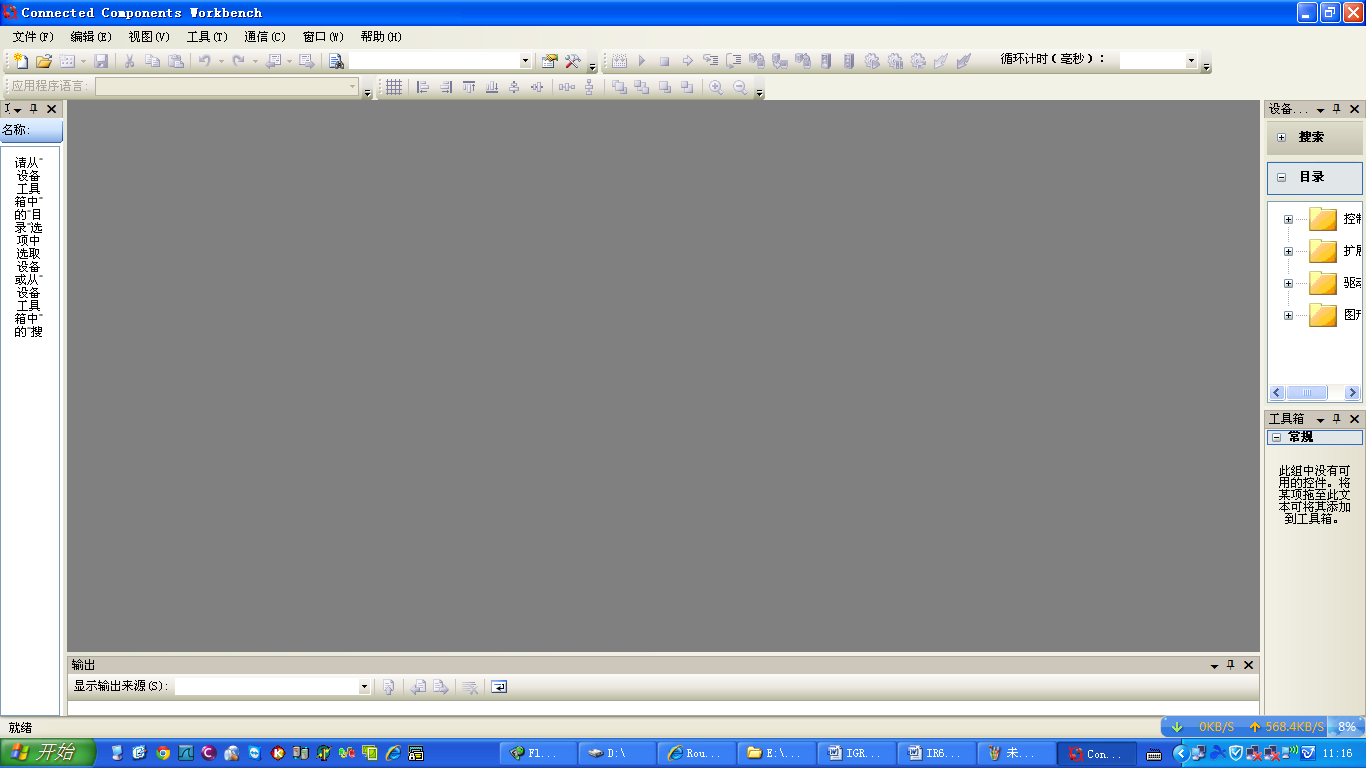

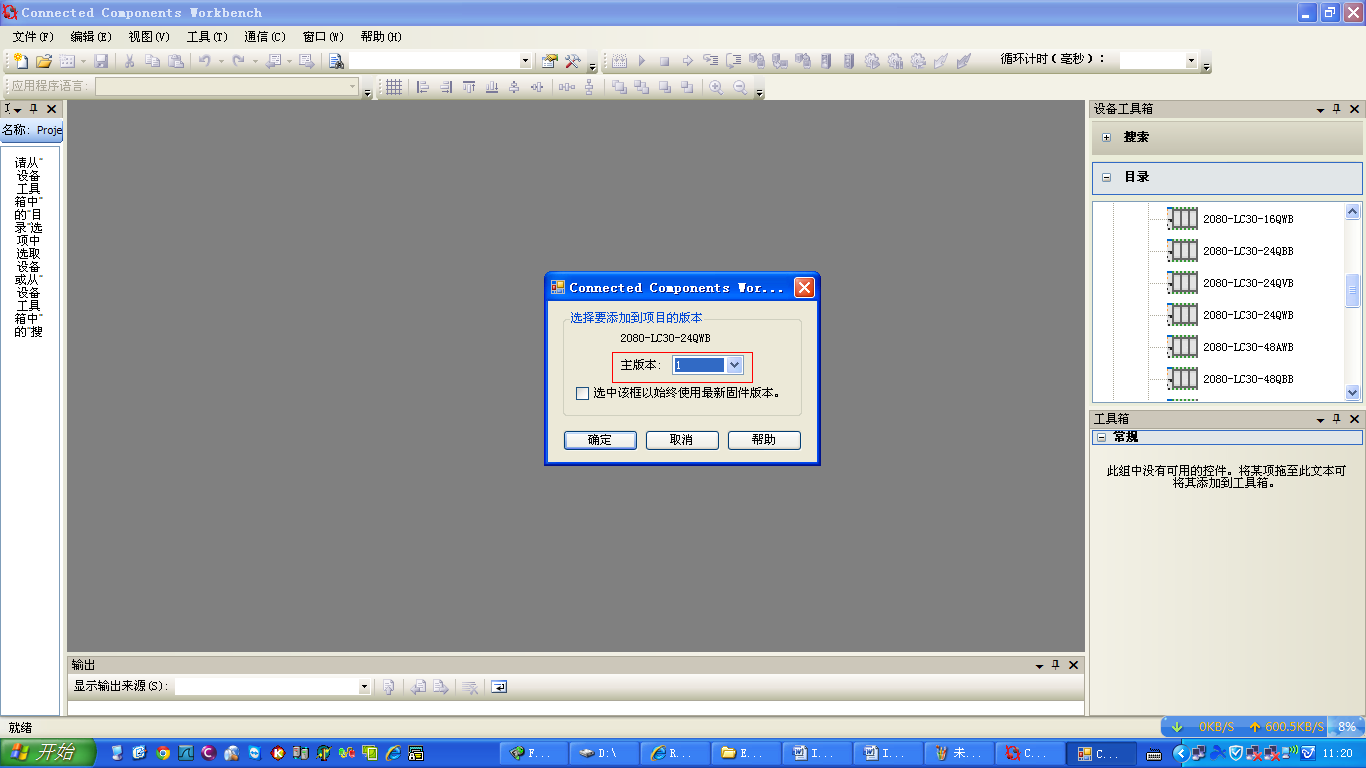

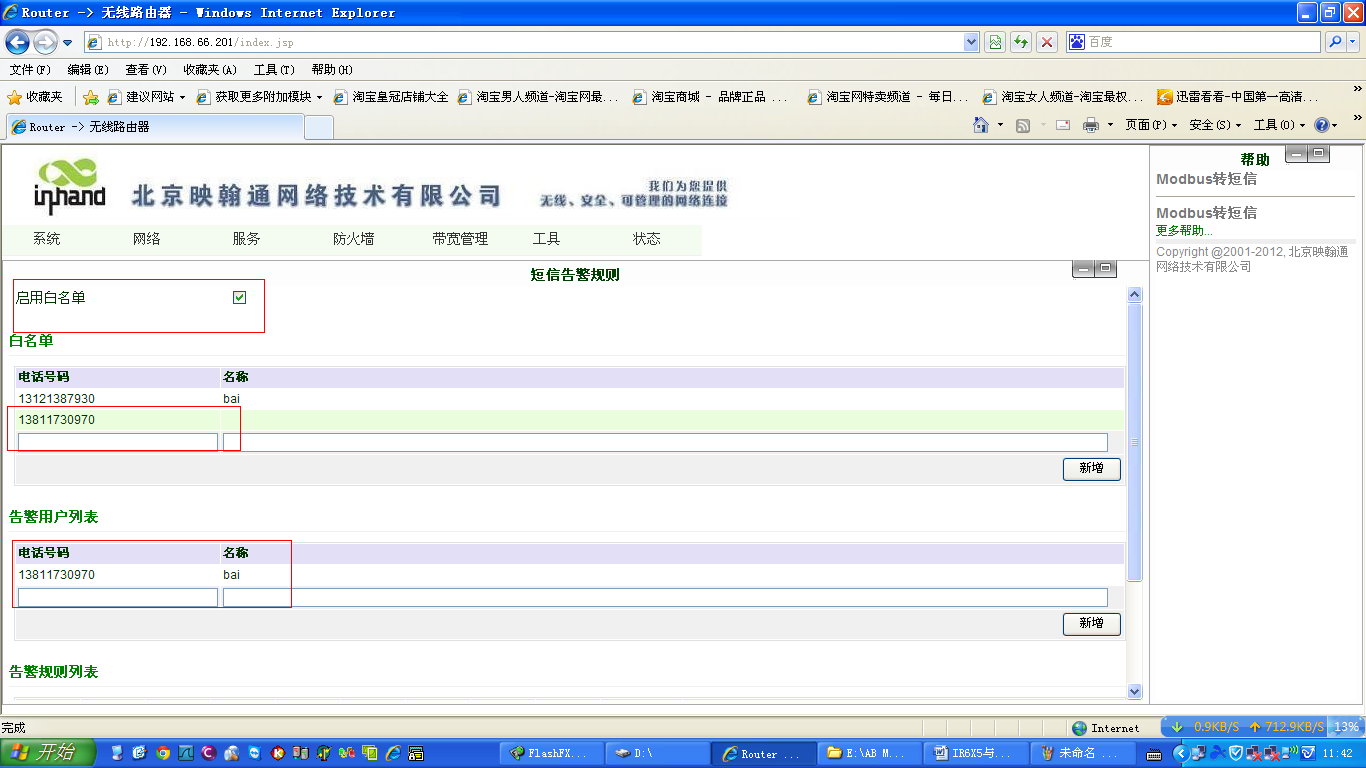

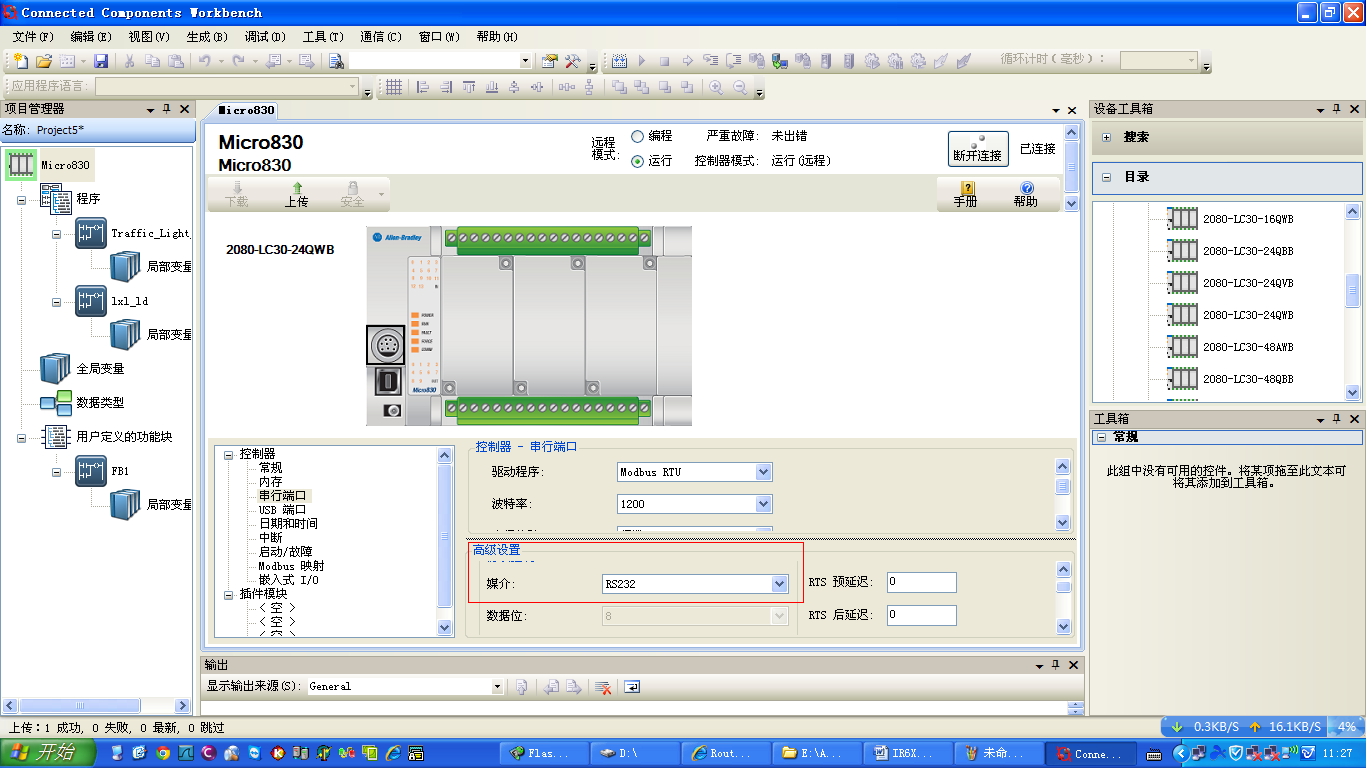

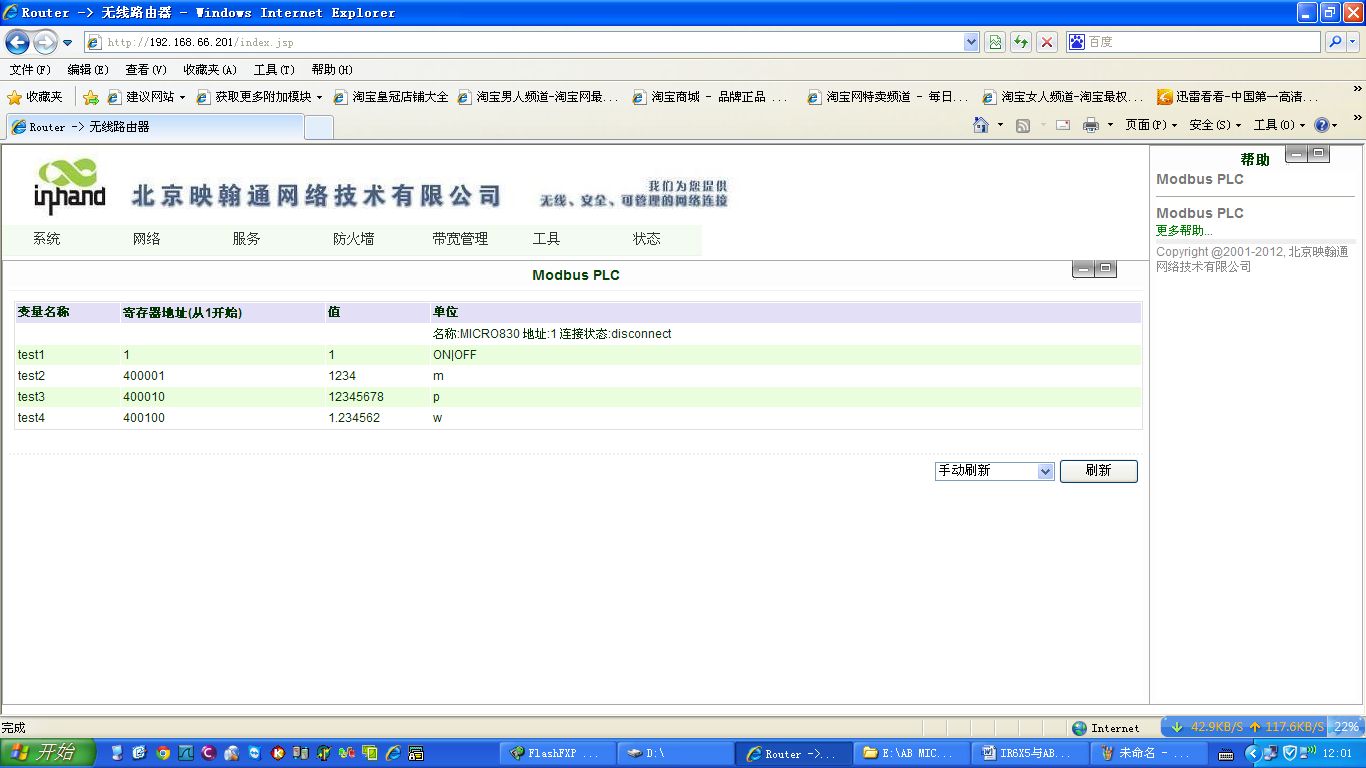

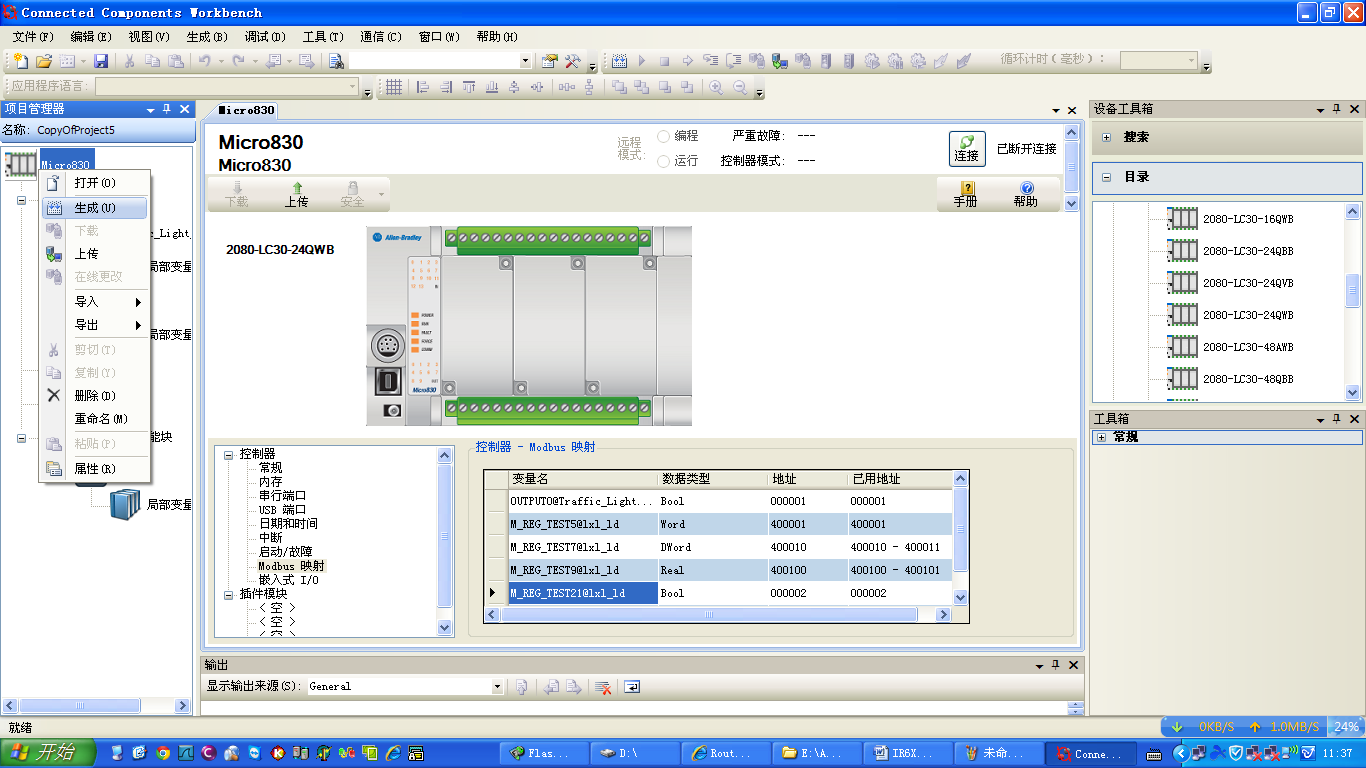

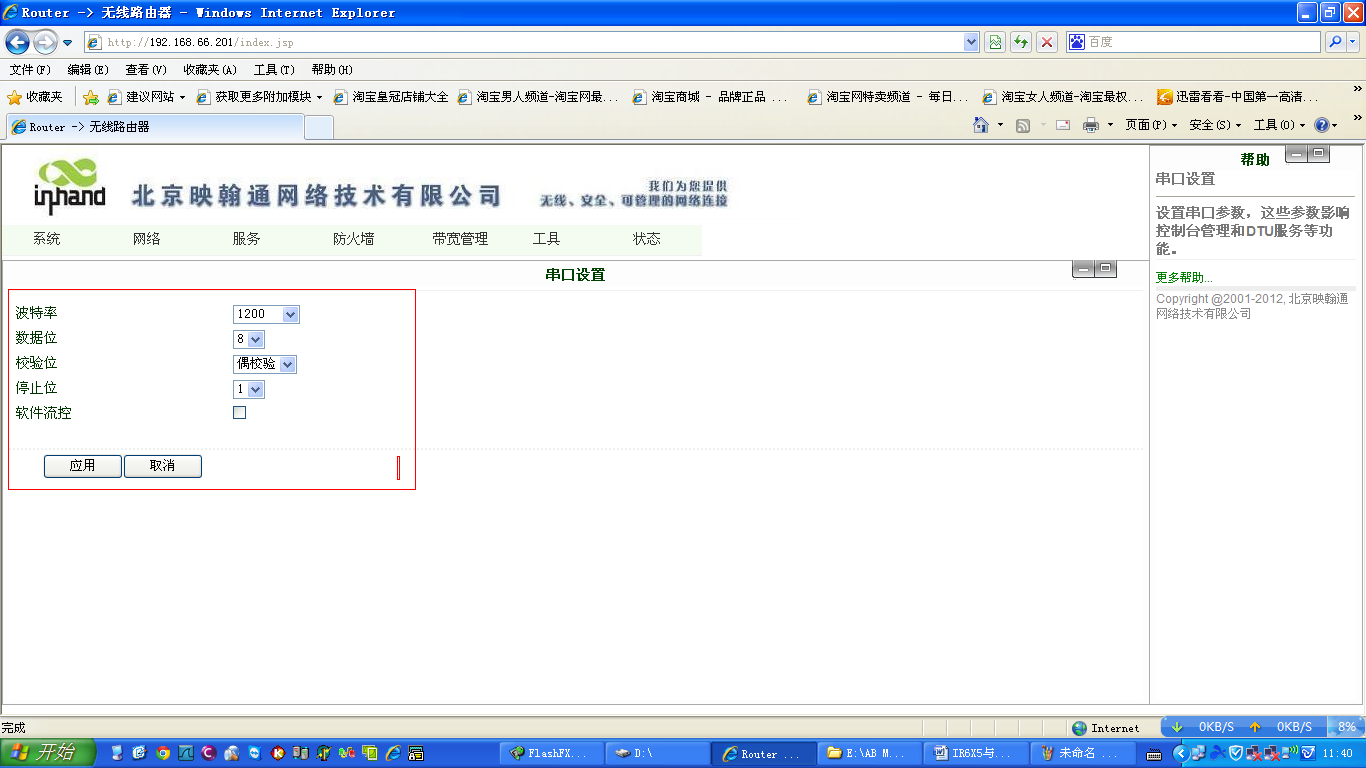

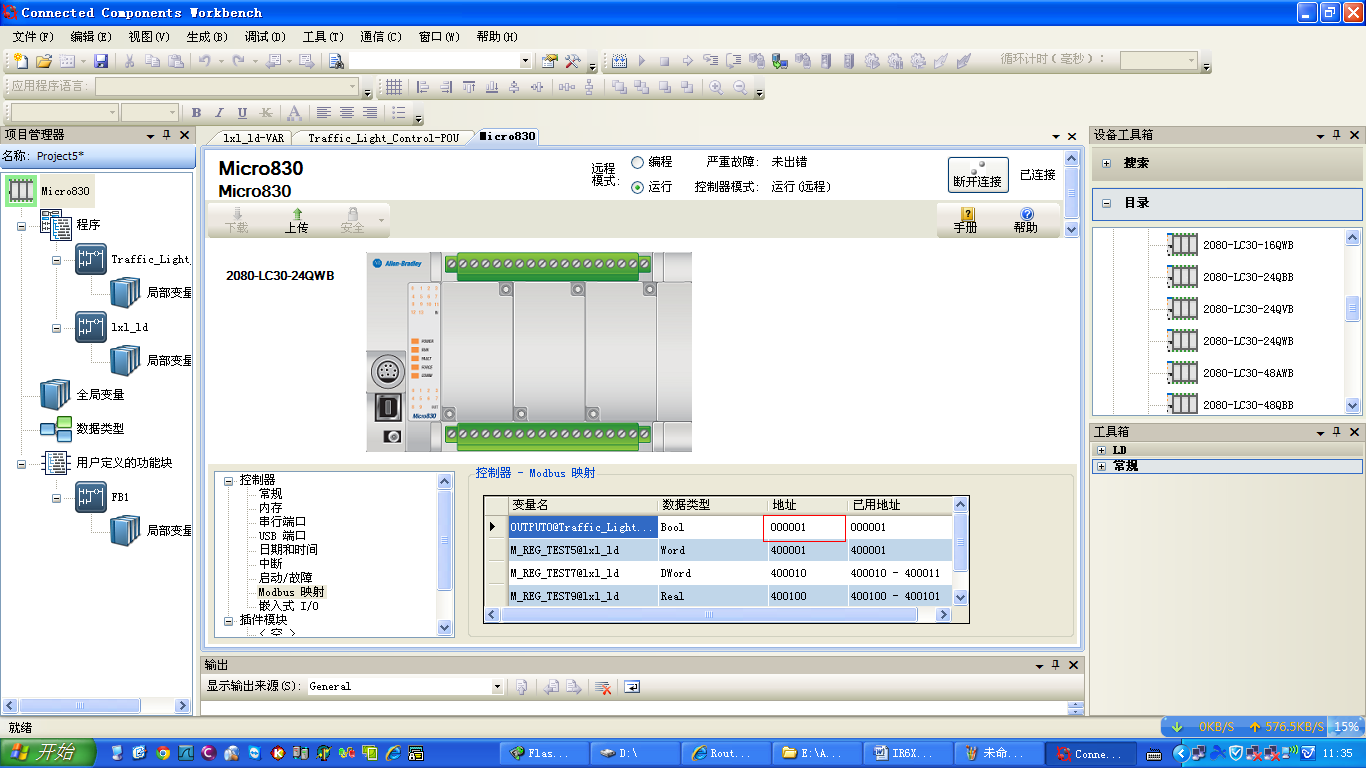

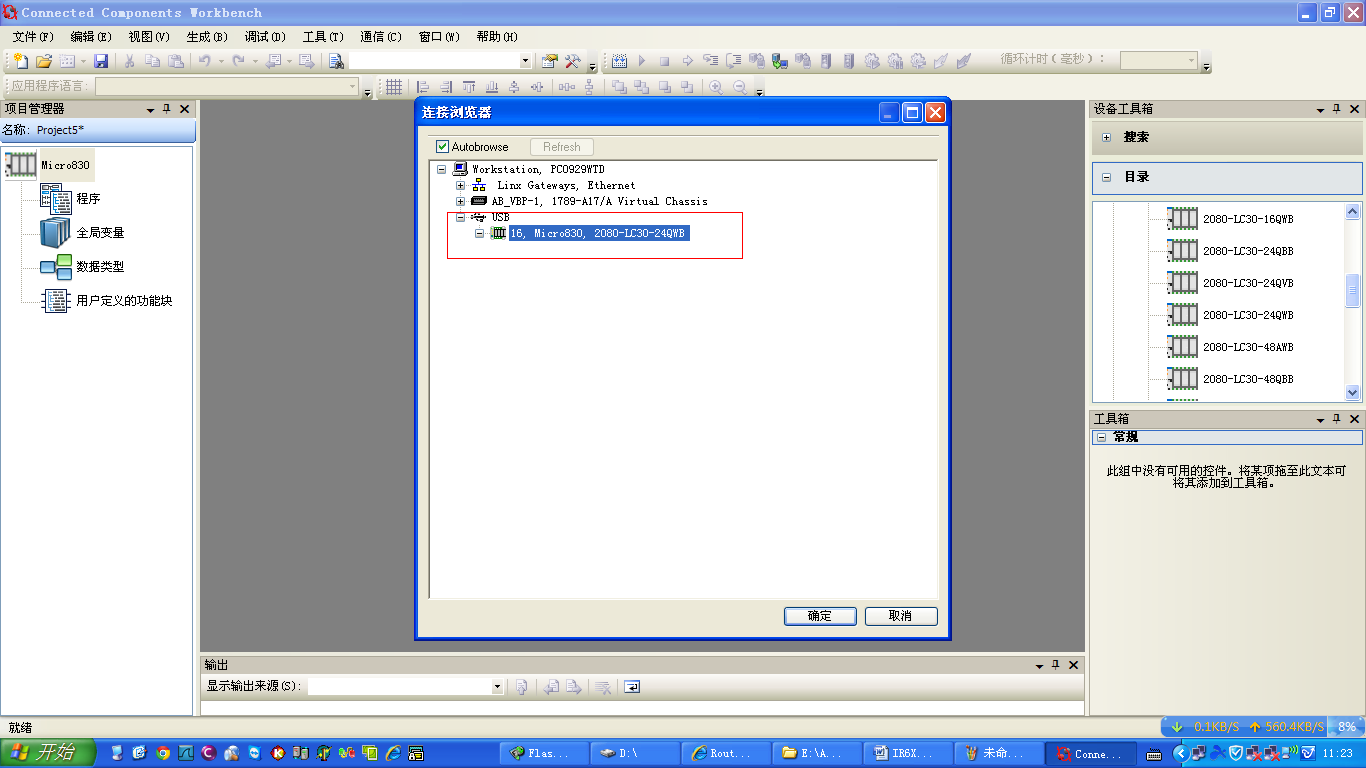

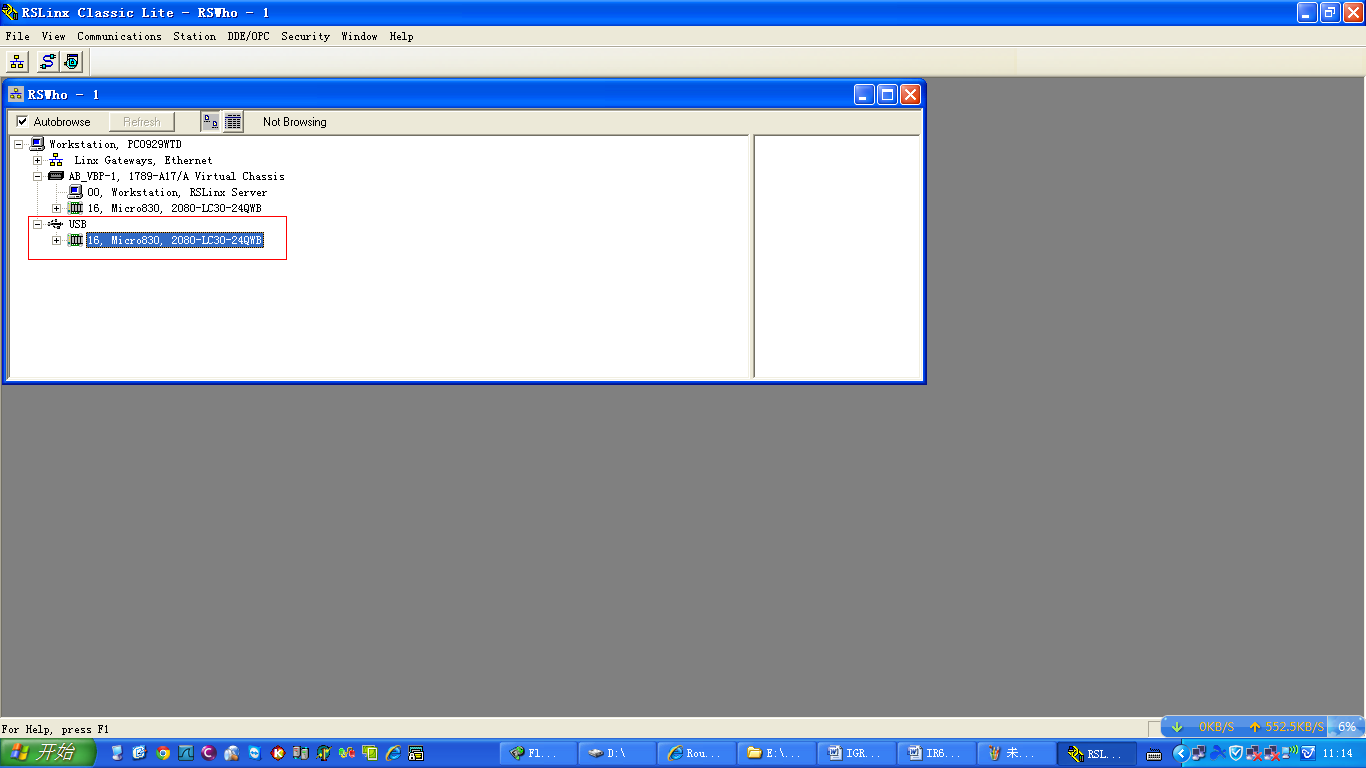

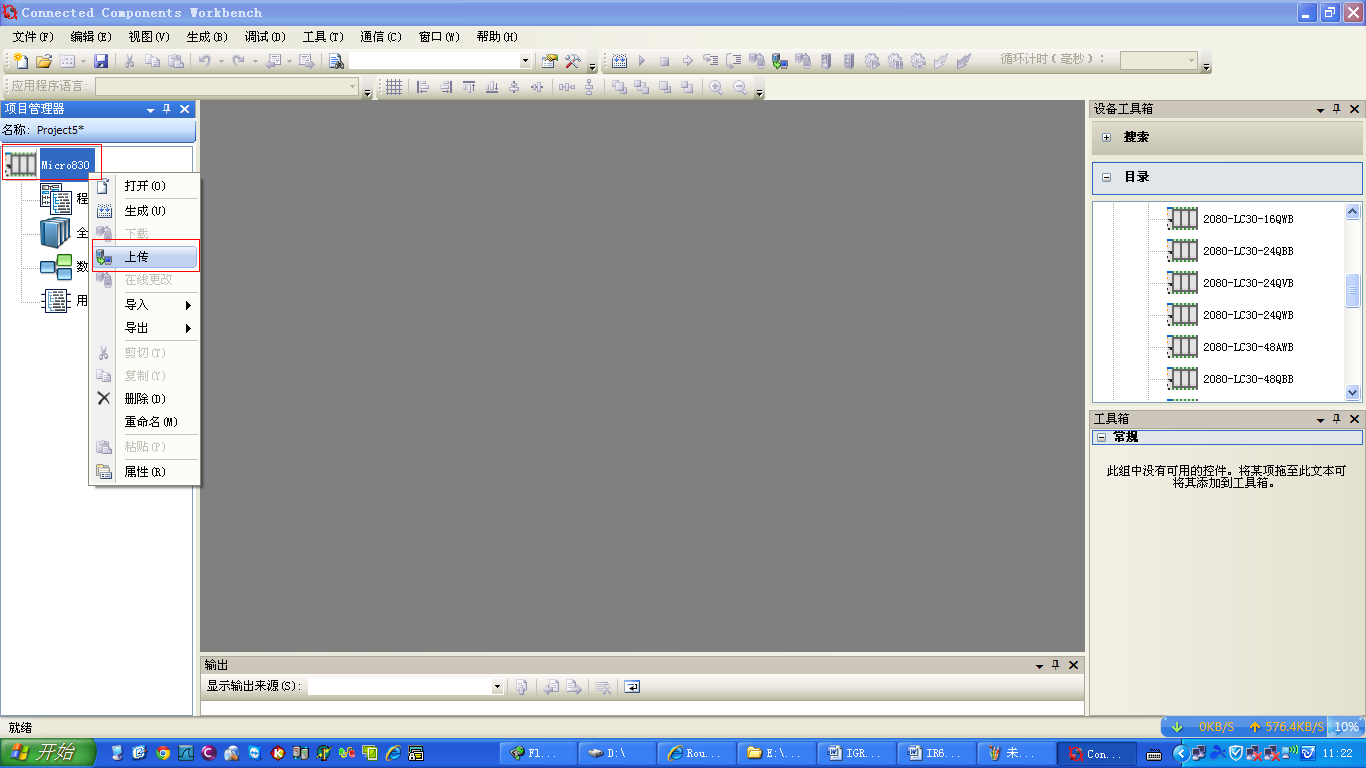

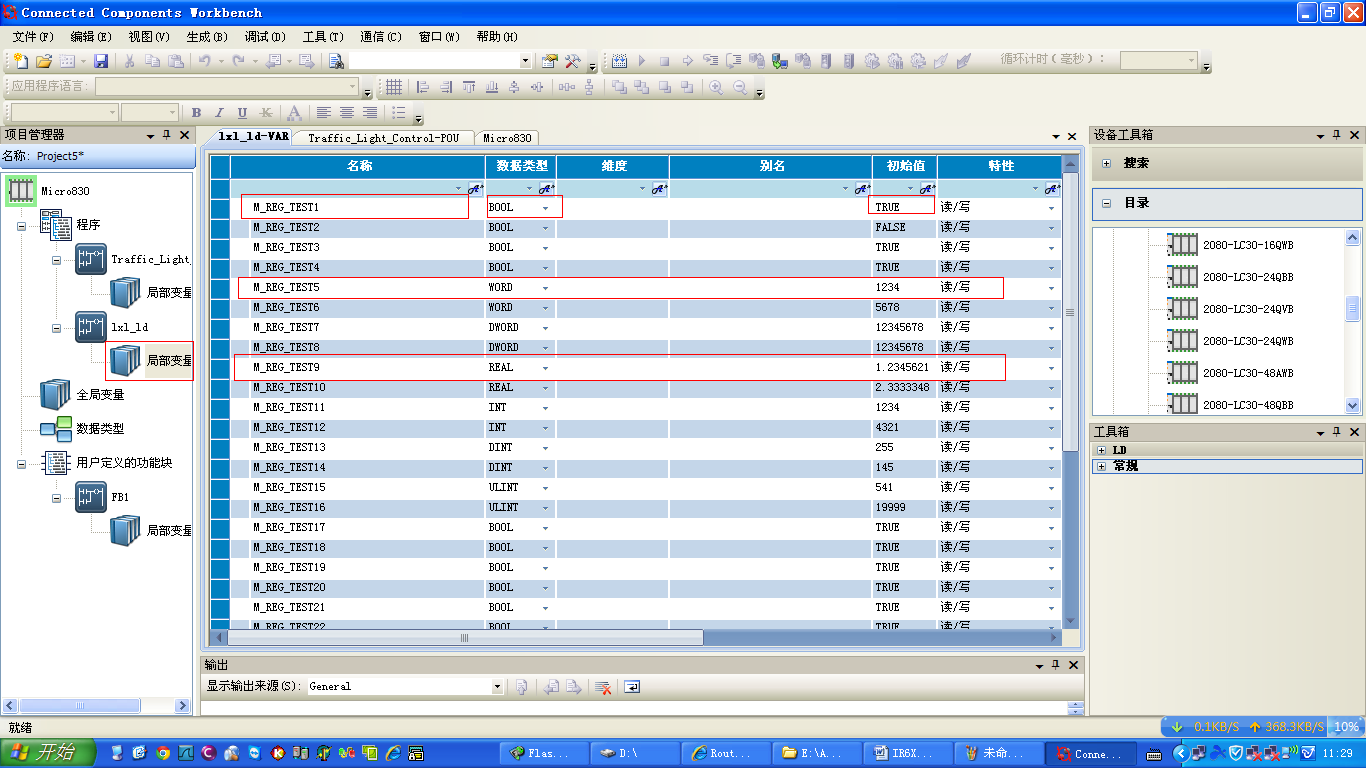

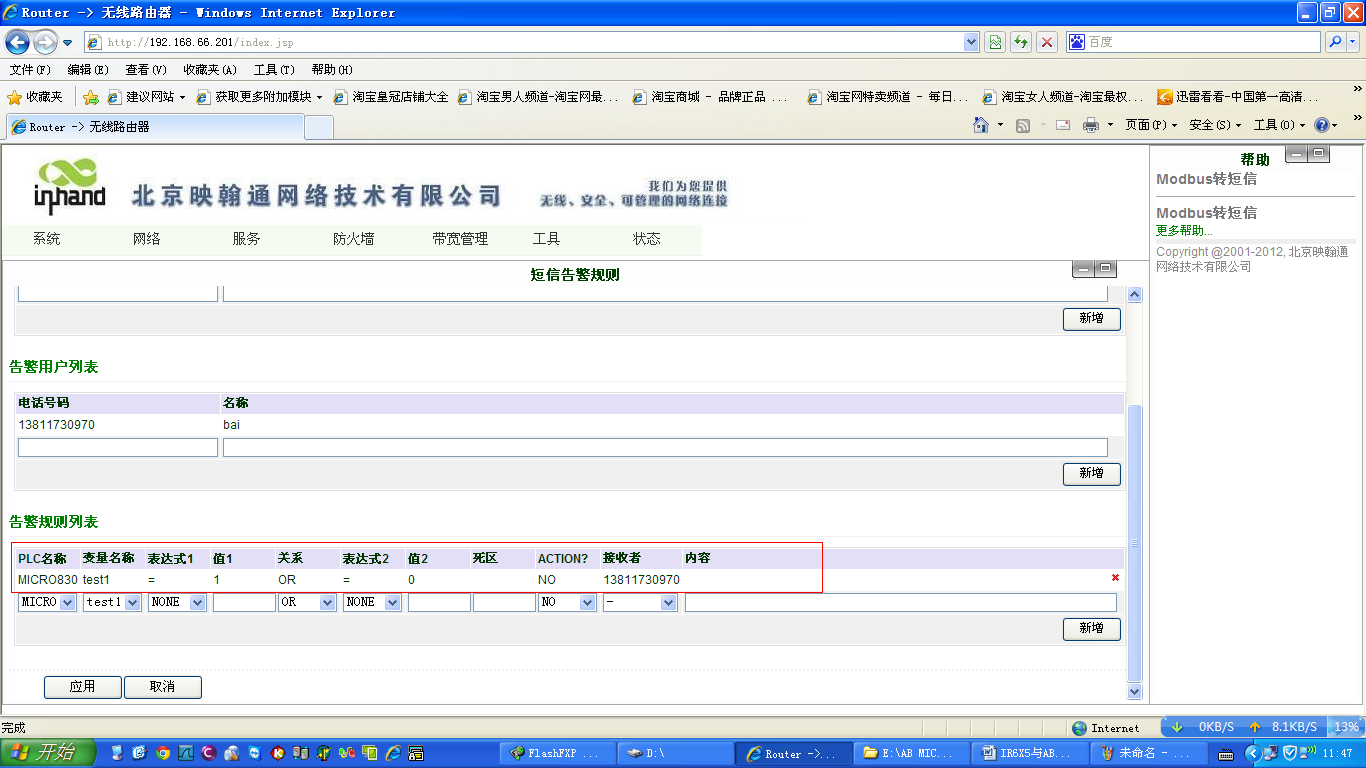

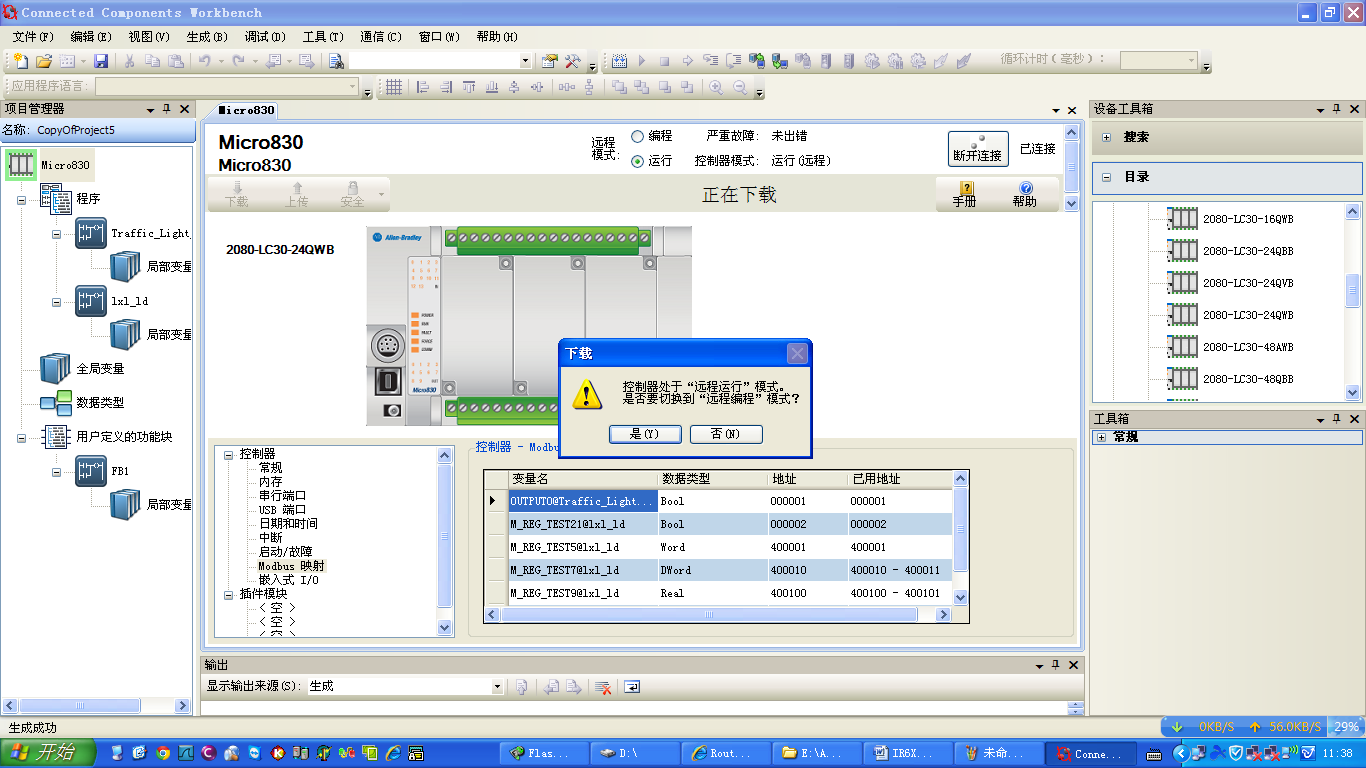

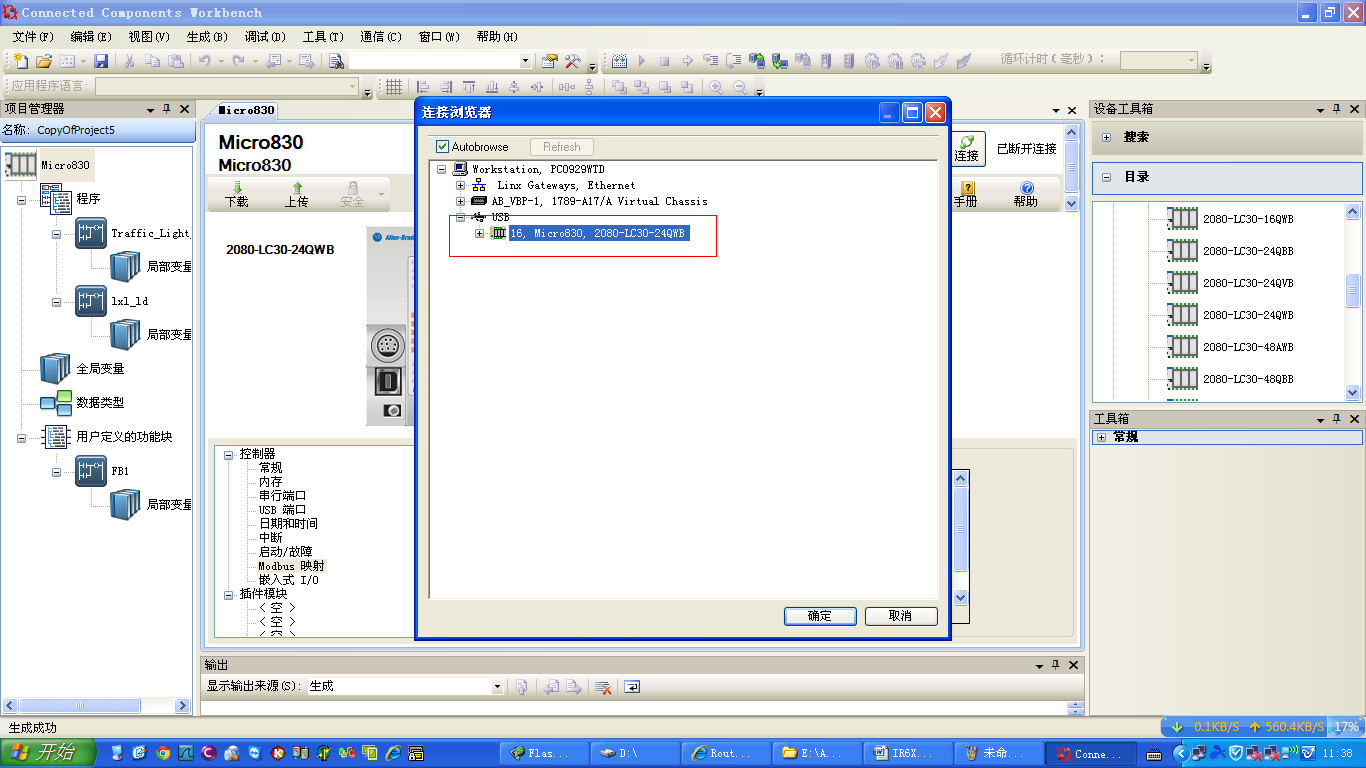

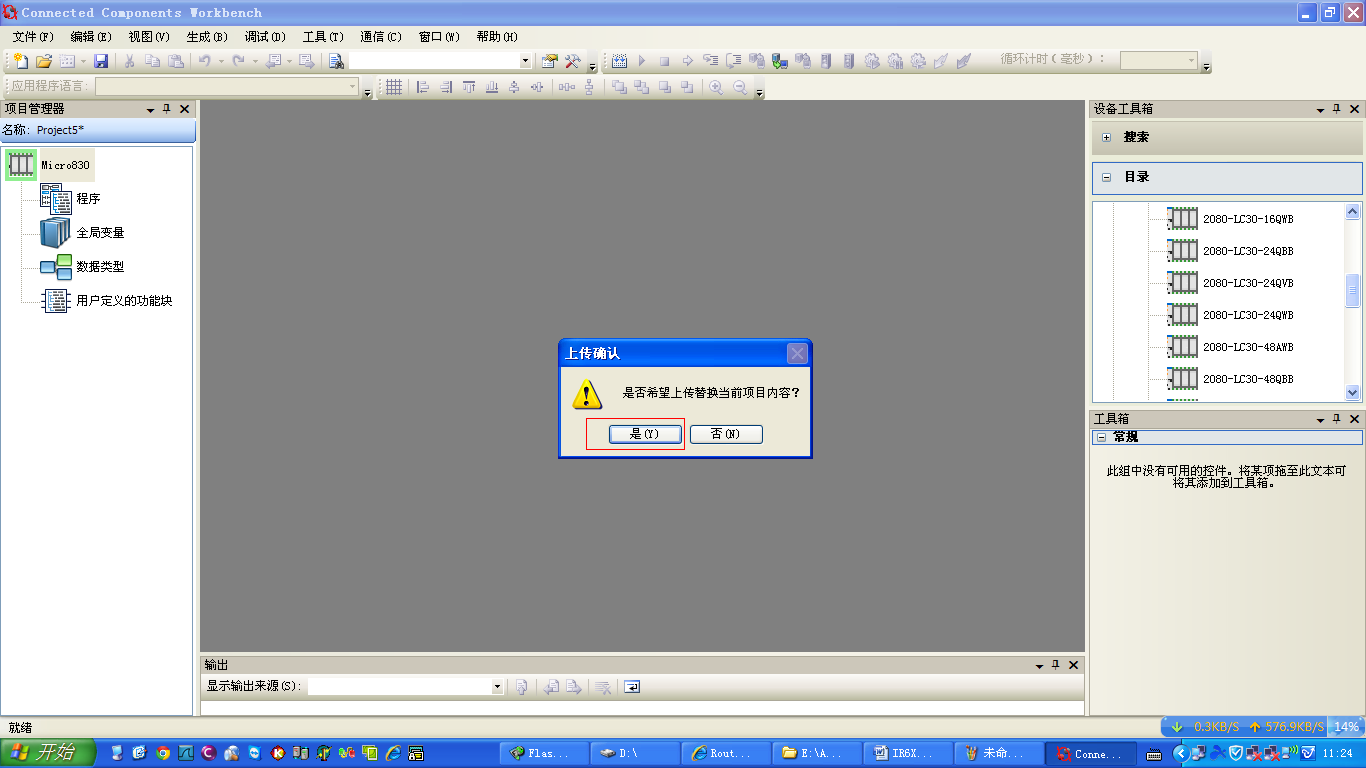

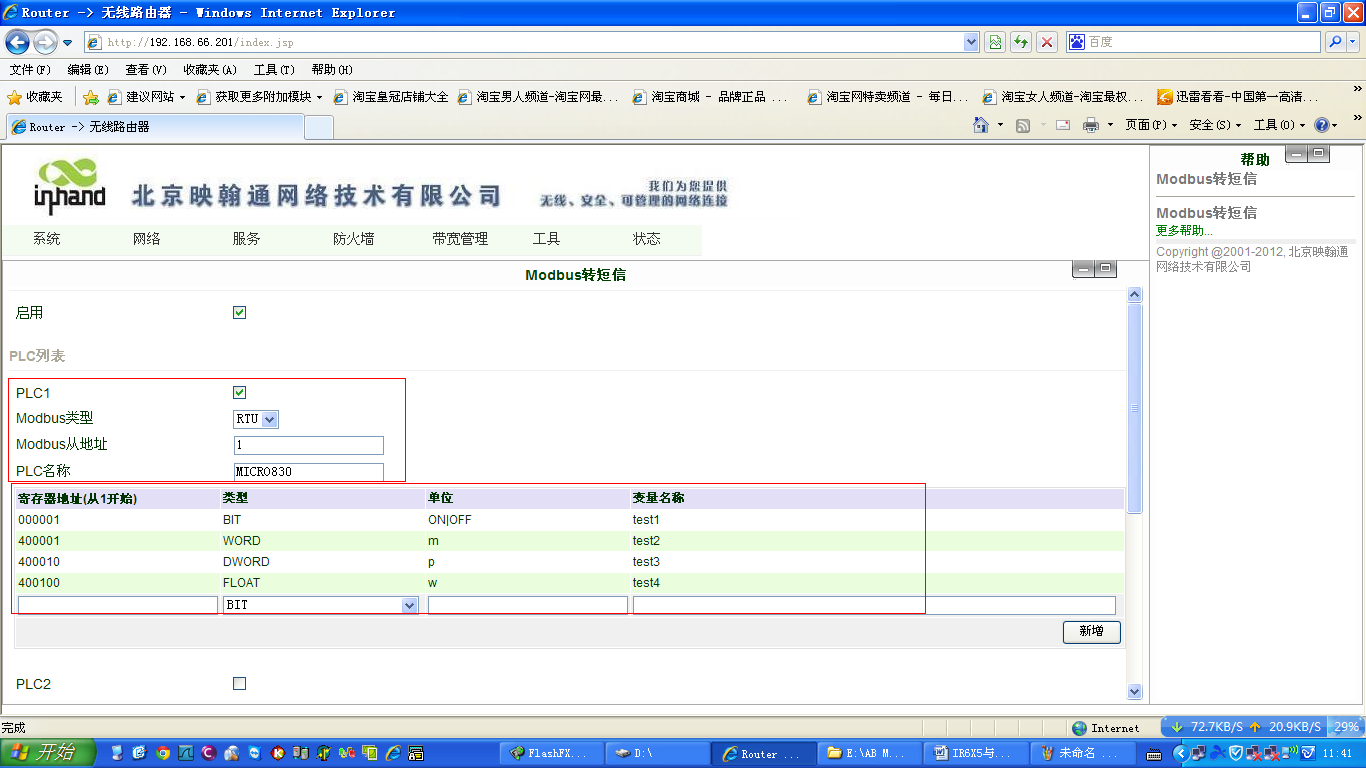

一：基本注意事项说明 1）IR600目前实现此功能的软件版本是InGateway6XX-V1.2.0.r2754.bin    阅读此文档前请阅读IG60用户手册 2）AB plc     编程软件是：3.00.00-CCW-ZH-A-DVD   请到FTP：/PLC编程程序/AB-Micro 830 3.00.00-CCW-ZH-A-DVD.rar。此软件较大，请提前下载安装调试。 CPU型号是2080-LC30-24QWB 具备两个接口 一个USB接口用于对PLC编程调试              另一个接口是圆口插针转DB9（其中红橙黄DB9是RS232，绿蓝紫DB9是RS485） 3）InGateway6XX通过RS232串口和AB设备连接（红橙黄DB9），串口参数1200、8、E、1   二MICRO 830操作 1）将USB编程电缆连接PC，运行 通讯软件 在此软件中会自动检测到USB中的PLC的CPU 2）请运行 编程软件。 3）点击右侧的“控制器” 4）选择控制器的CPU型号“2080-LC30-24QWB”.双击一下 5）选择“主版本”为1 6）点击“MICRO 830”,选择上传 7）选择“USB”下面的已经识别到的CPU 8）选择是 9）显示程序已经上载完成 10）点击CPU图标，查看基本参数信息，查看串口参数，modbus信息等 查看串口接口，目前设置成RS232 11）查看当前程序，可以编写多个梯形图程序，例如此PLC中有Traffic和lxl程序 12）查看当前变量，在每个梯形图下面都可以建立局部变量 定义变量名称，变量类型，初始值以及读写属性等 13）双击CPU，选择“modbus映射” 双击空白表的地方，出现如下对话框 选择变量类型，以及本地范围，这里引用之前定义好的局部变量 将选择好的变量定义成modbus地址 14之后将定义好的规则下发到PLC中     点击生成 点击“下载” 下载选择CPU 其实切换到编程模式，点击确定 下载之后还会提示切换到运行模式   三 InGateway配置 1）串口参数 2）开启modbus转短信功能 Modbus信息与PLC一致 需要注意在定义变量的时候需要必须添加单位，否则变量不生效 3）定义白名单和报警用户 白名单：仅白名单内的手机号码发给InGateway设备短信才会响应，其余直接过来 报警用户：当产生报警信息之后会发给此列表的用户 报警规则：表示test1数值从1到0或者从0到1会产生报警 4）无线设备读取到数据 点击“状态—modbus plc”   四报警短信收发情况 1）如果有报警信息产生会出现如下短信： 例如： Alarm MICRO830 test1=OFF 或者Alarm MICRO830 test1=ON 2）直接读取全部变量信息 手机发送GET 会收到： MICRO830 test1=1 Test2=1234m Test3=12345678p Test4=1.234562w 3）手机短信设置修改数值 SET MICRO830 test1=0 无线设备回应两条短信 Succeed：set test1 to 0 Alarm MICRO830 test1=OFF 并且当test1=ON的时候控制箱内的红灯会亮
