IR600 AP-WDS中继模式
-
-
奇兵 This guy is lazy,Introduction has not been set
0 People liked this article · 4996 views
本文档适用于使用AP-STA模式作为中继来进行短距离连接。
一、设置AP：
1、设置LAN口：
设置LAN口地址设置成自己需要的地址（与PLC、HMI等在一个网段）。

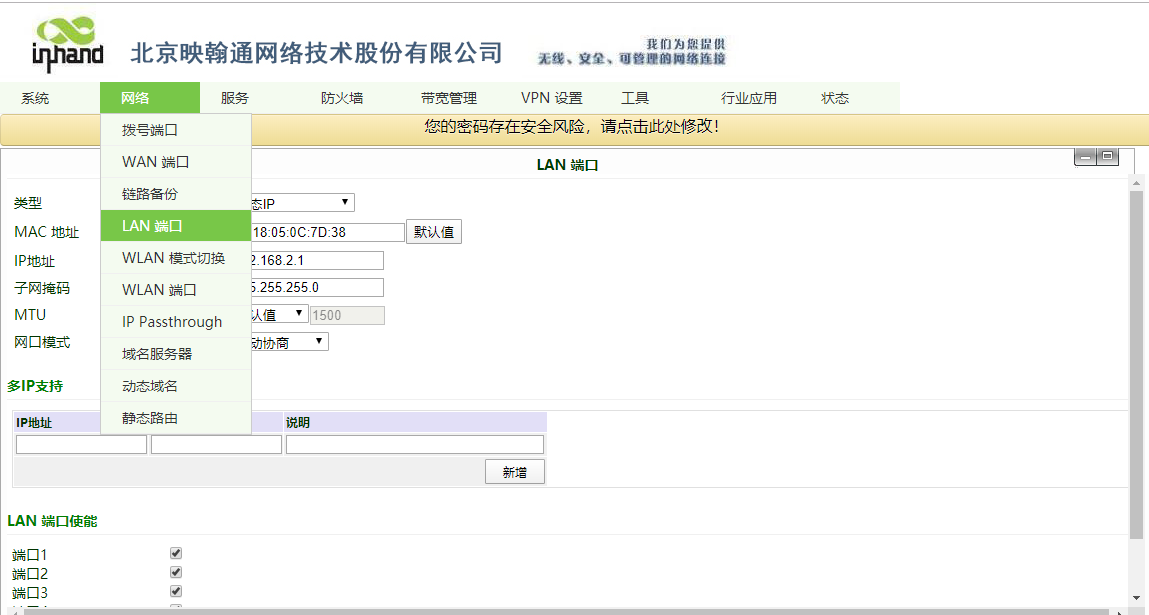

网络>>LAN端口：
2、设置AP：
上一步执行完后需要通过设定后的地址来访问路由器。
网络>>WLAN模式切换--选成AP模式
如果配置发生改变则需要重启设备。

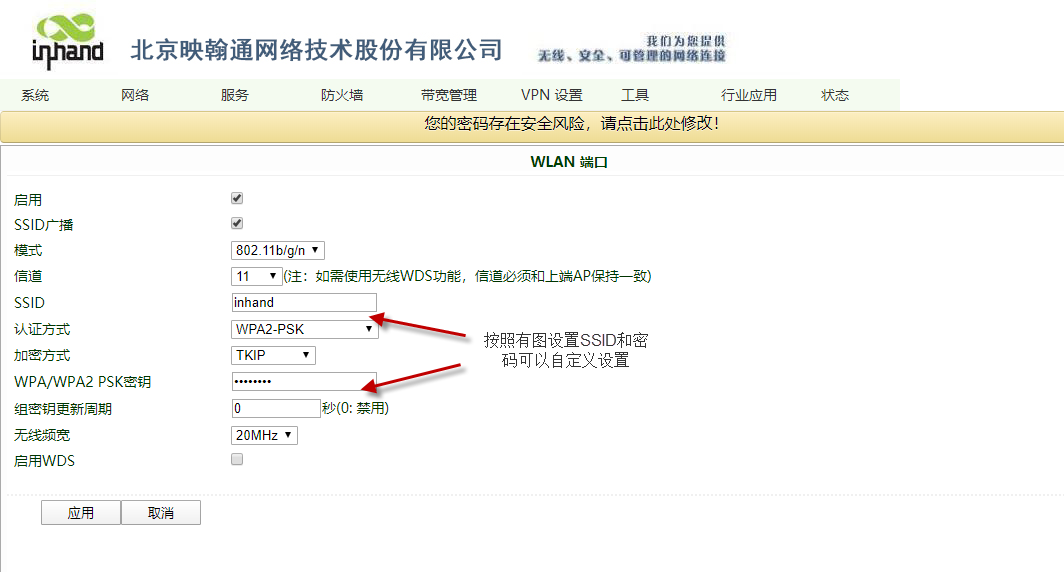

配置AP参数：
网络>>WLAN端口：
二、设置中继：
中继建议使用WAN口登陆，避免更改模式后登录不上。
1、先启用WNA口：
网络>> WAN端口--该为启用并且设定为不用地址，最好于本项目无关地址。
2、使用WAN口登陆后进行下面操作：
设定AP工作模式：
网络>>AP模式切换--设定为AP模式
3、设定AP参数以及WPS参数：
AP参数可根据需求设置，可以设置为何上边AP一致也可隐藏SSID，根据需求设置

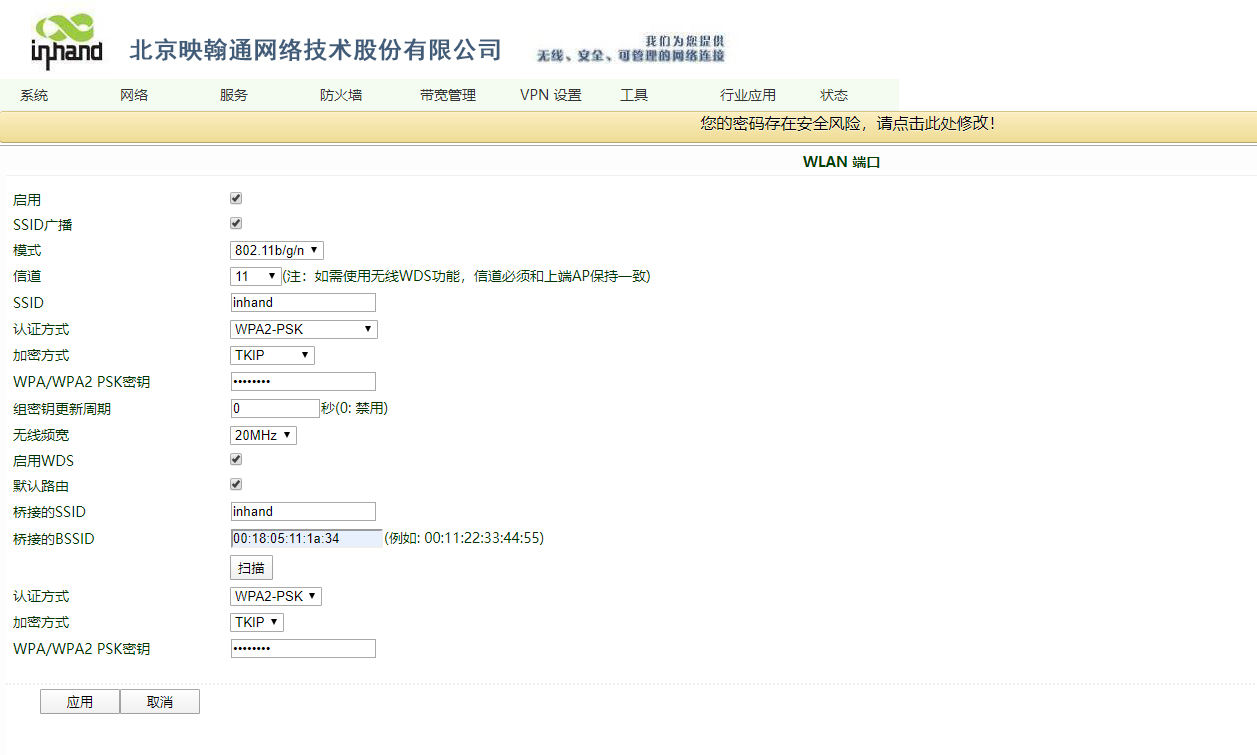

WDS参数设置，可以通过扫描，扫描到对应的SSID进行连接，注意要填写正确的加密方式和密码。

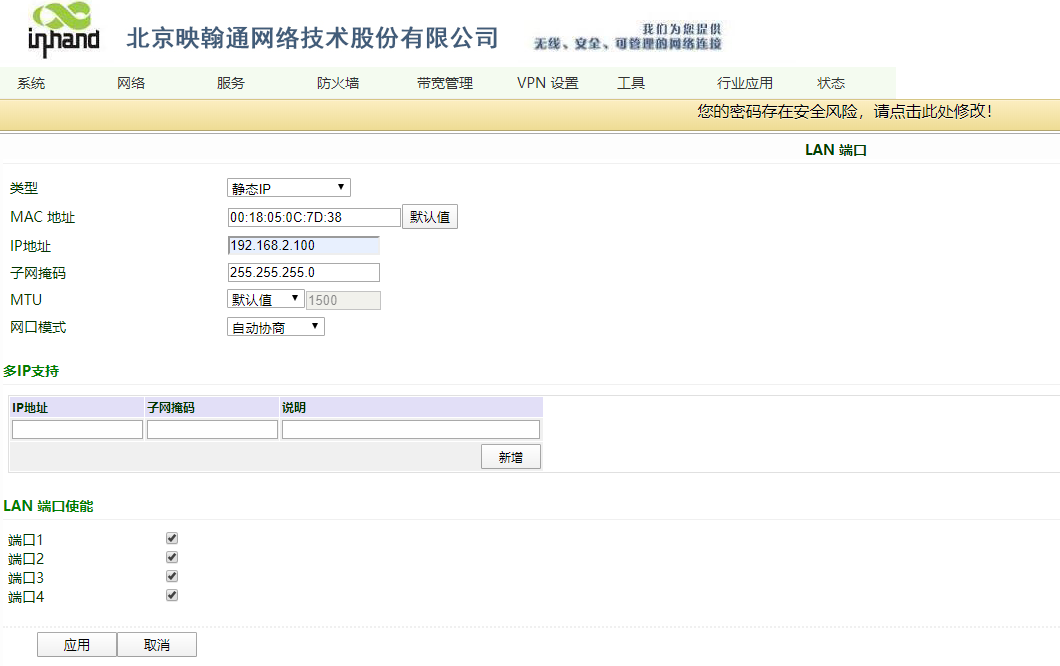

4、设定固定地址
为了方便管理可以设置固定的IP地址
设置好后就可以连接测试了！
