Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。我司仪表较多为Modbus RTU协议，常用调试软件为第三方工具ModScan32，比较简单易懂的一款软件，下面介绍一下其使用方法。
       ModScan32用来模拟主设备。它可以发送指令到从机设备（使用Modbus协议的智能仪表终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。

一、首先要保证外部的连接线正确连接好，确认数据线连接正常。

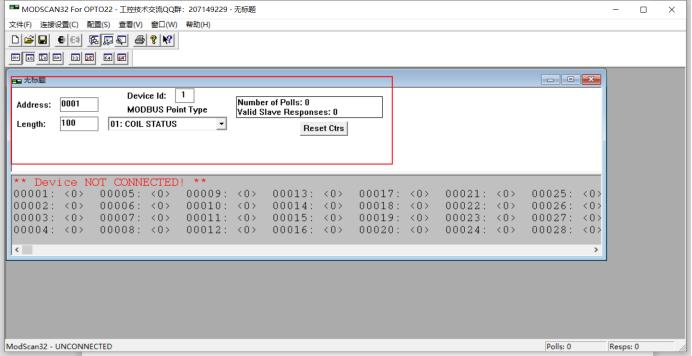

下面打开软件界面，如下图：

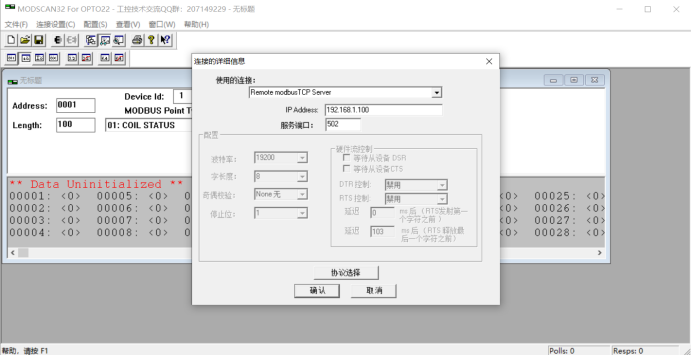

第一步、点击菜单栏 连接设置-->连接，出现连接的详细信息 对话框；

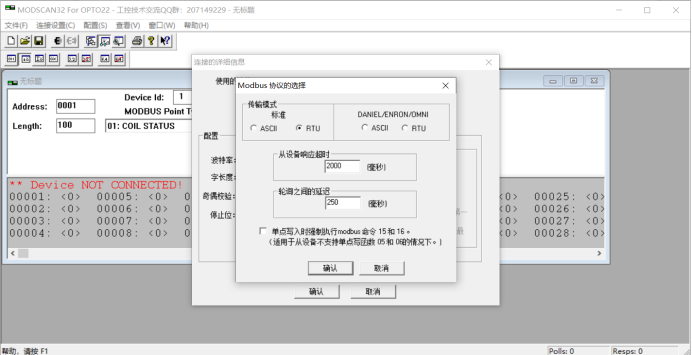

第二步、单击 协议选择 进入下一步；

第三步、通讯参数设定；

注：
1、当通讯接口是串口时需要确定现在具体使用的是PC机的哪个串口。一般情况PC机集成配置 的串口为COM1，通过USB接口扩展的为COM3或COM4（具体机器会有所不同）。
2、通讯参数的选择要与从站（仪表/设备）中的设置一致，包括通讯速率、数据长度、奇偶校验和停止位。其中的“rotocol Selection”选择默认的“RTU”模式。
3、Device Id——从站仪表/设备地址号
4、Address——读取的起始寄存器地址
5、Length——需要读取的寄存器个数（一般建议先读少量寄存器，确认通讯上了之后再批量读多个寄存器数据。）
二、Modbus

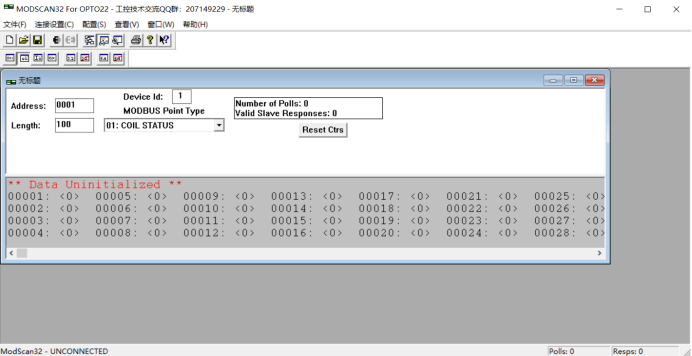

1、在监视区的“MODBUS Point Type”中选择通讯的Modbus寄存器类型。

01：COIL STATUS  ——读写开关量类型DO
02：INPUT STATUS ——读开关量类型DI
03：HOLDING REGUSTE ——读写WORD类型
04：INPUT REGISTER ——读WORD类型
按照硬件产品说明书指导选择哪一种类型，常规modbus规约读取使用03功能码
2、检查通讯电缆，确认线路没有问题后点击快捷键，连接通讯。观察数据显示区的信息。

3、 寄存器数据显示区域，数据格式可选：二进制、八进制、十进制、十六进制格式。

附：Modscan32附件，体积较小。一般无需安装，下载后解压即可使用。
