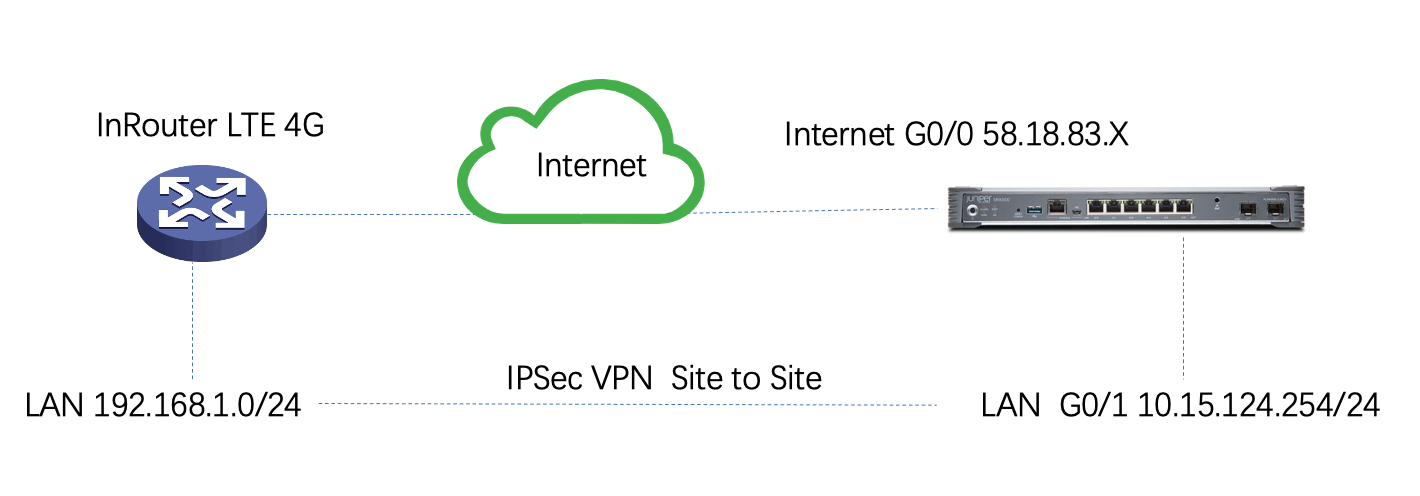

拓扑图中左侧为LTE 4G 无线路由器，4G路由器使用SIM卡拨号上网，获得运营商分配的动态私网IP地址。右侧为企业数据中心部署Juniper SRX防火墙，通过企业专线接入了互联网，并且使用静态公网IP，防火墙WAN接口（Unturst接口）接入互联网，LAN（Trust接口为企业内网）。LTE 4G 无线路由器与Juniper SRX防火墙建立IPSec VPN，使得企业的LAN可以访问LTE 4G 无线路由器的LAN。

IPSec协议来实现远程接入的一种VPN技术，IPSec全称为Internet Protocol Security，是由Internet Engineering Task Force (IETF) 定义的安全标准框架，在公网上为两个私有网络提供安全通信通道,通过加密通道保证连接的安全——在两个公共网关间提供私密数据封包服务IPSEC是一套比较完整成体系的VPN技术，它规定了一系列的协议标准。

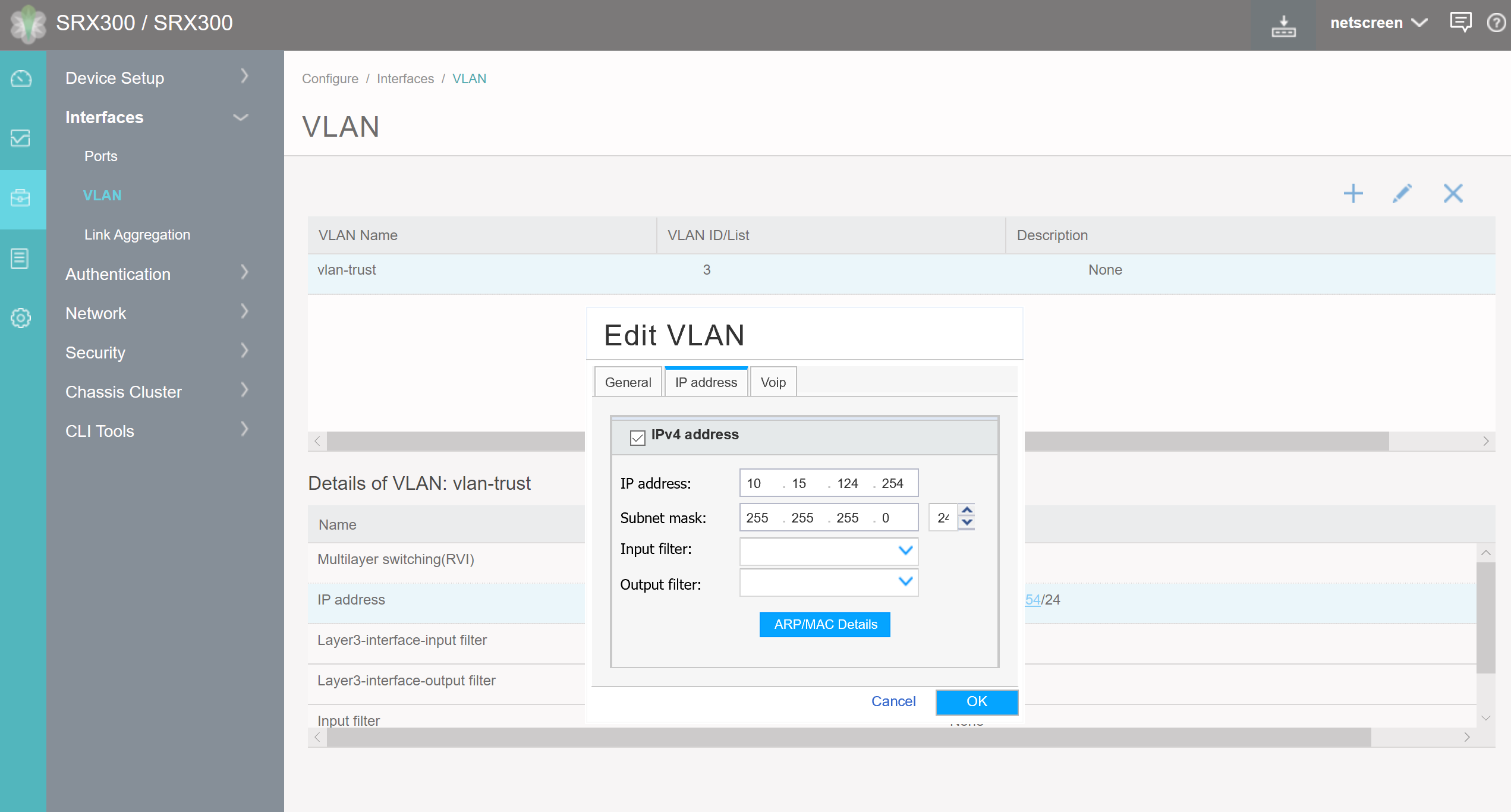

1. 防火墙配置- LAN端口 （WAN/LAN端口都可以在防火墙的配置向导中进行配置）

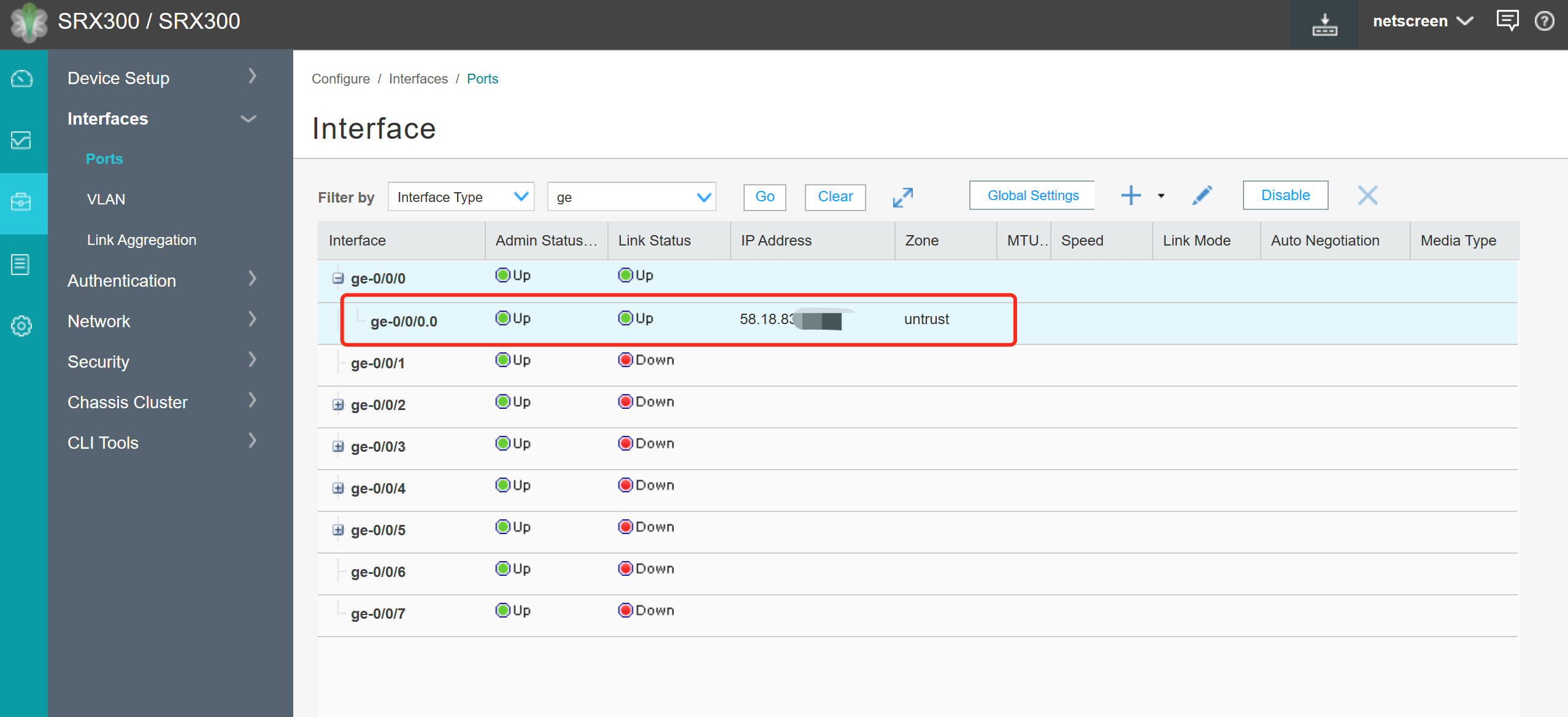

1.2 防火墙 WAN端口

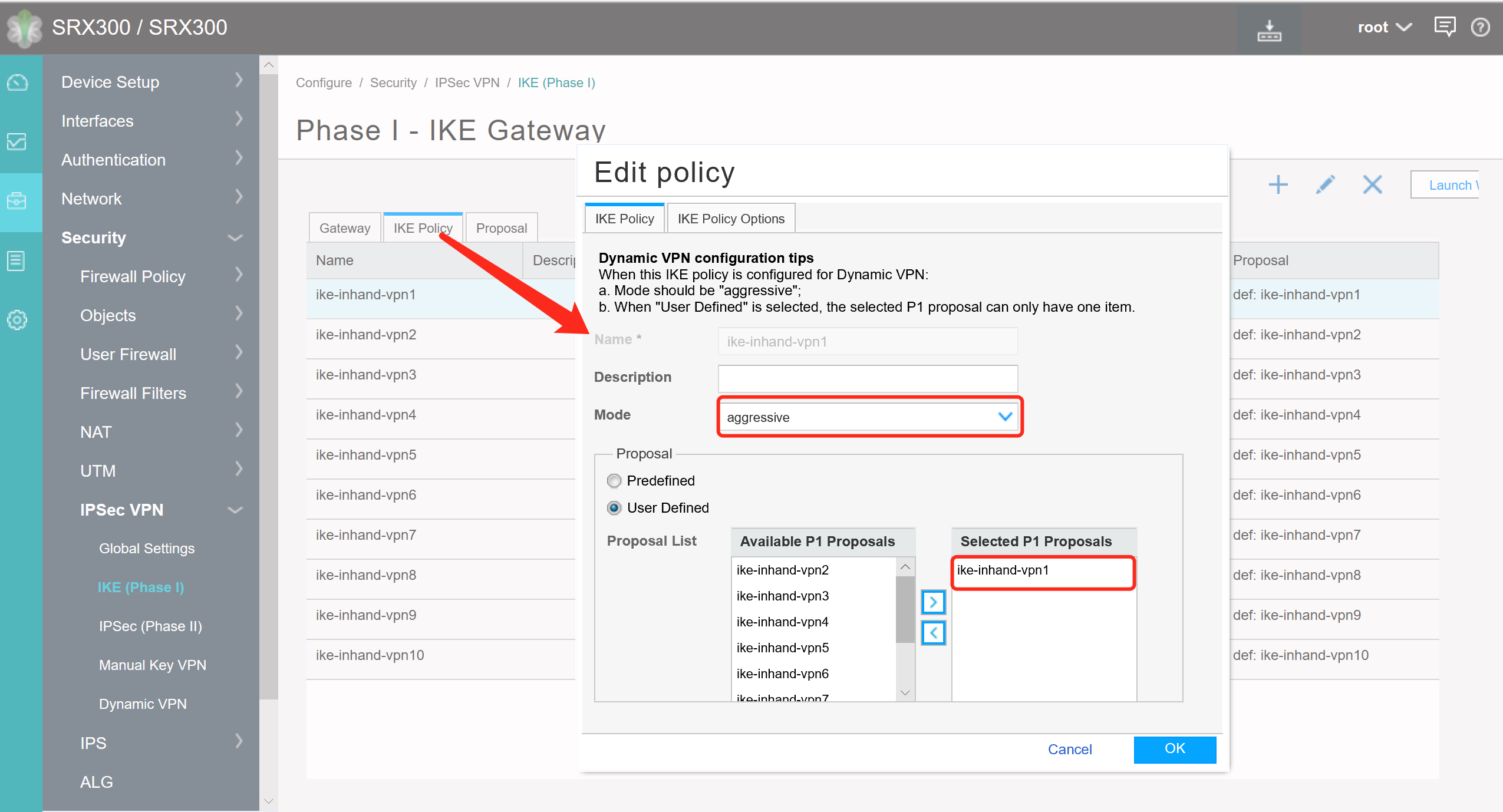

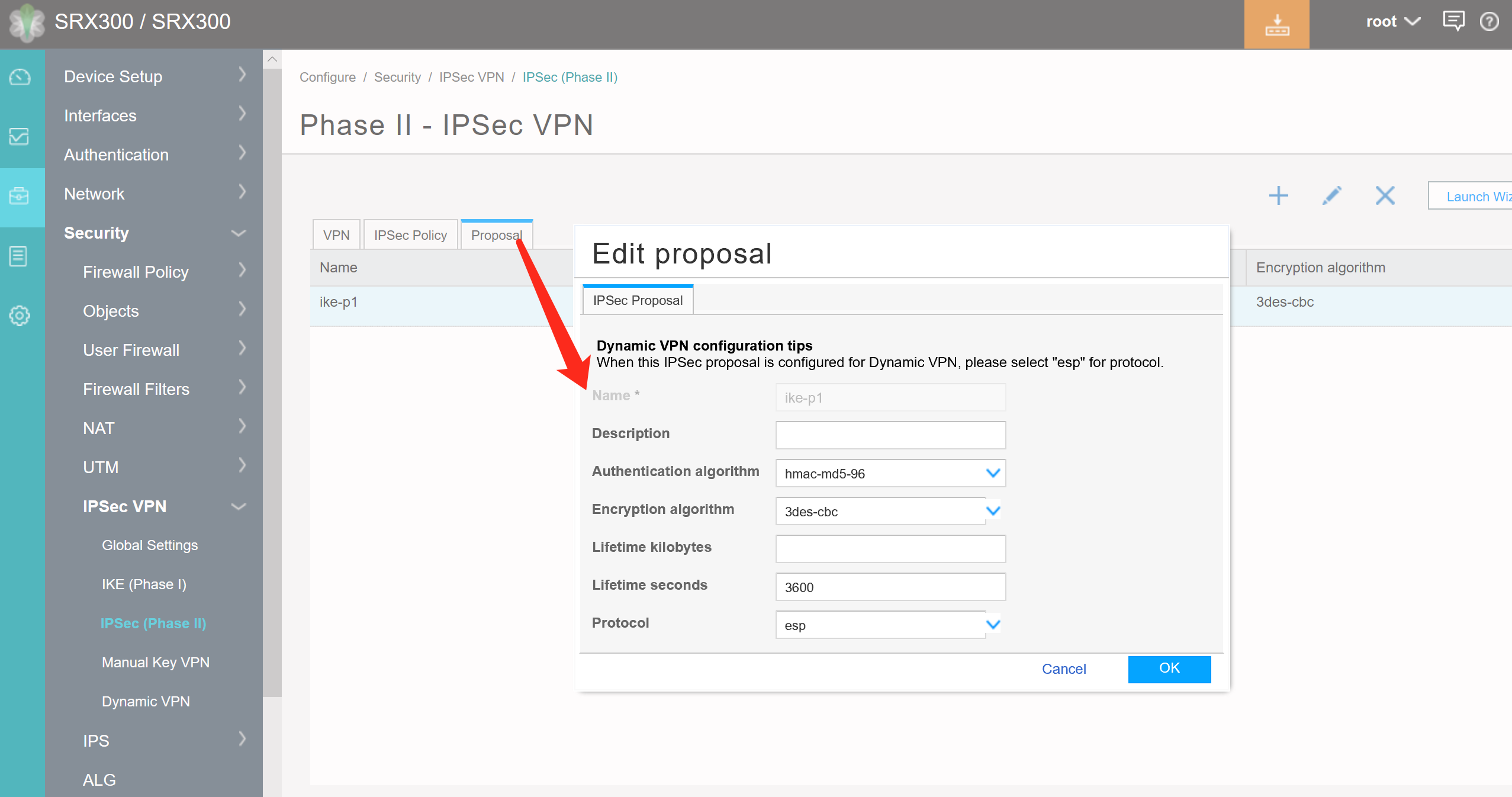

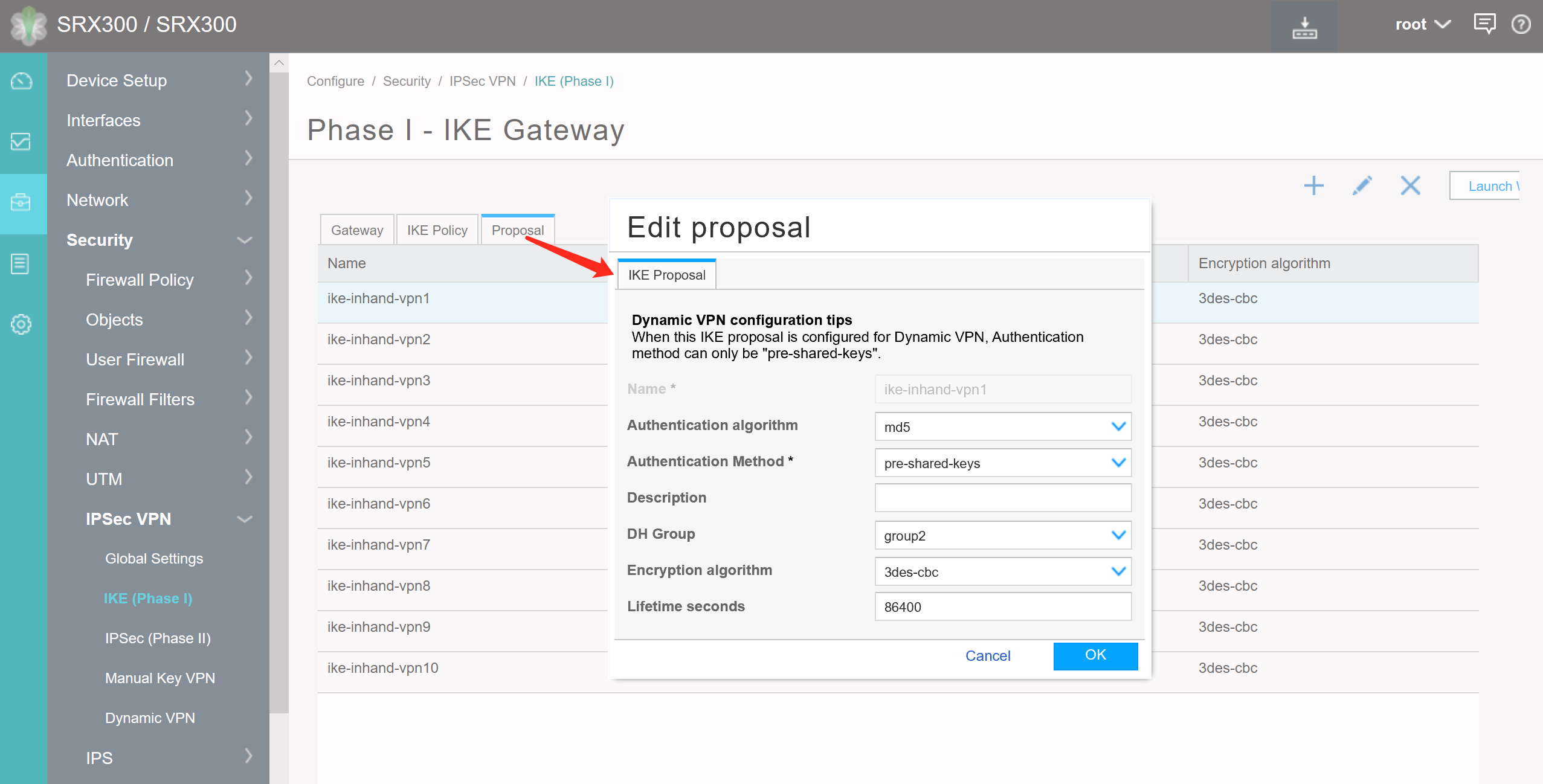

2.1 防火墙IKE配置

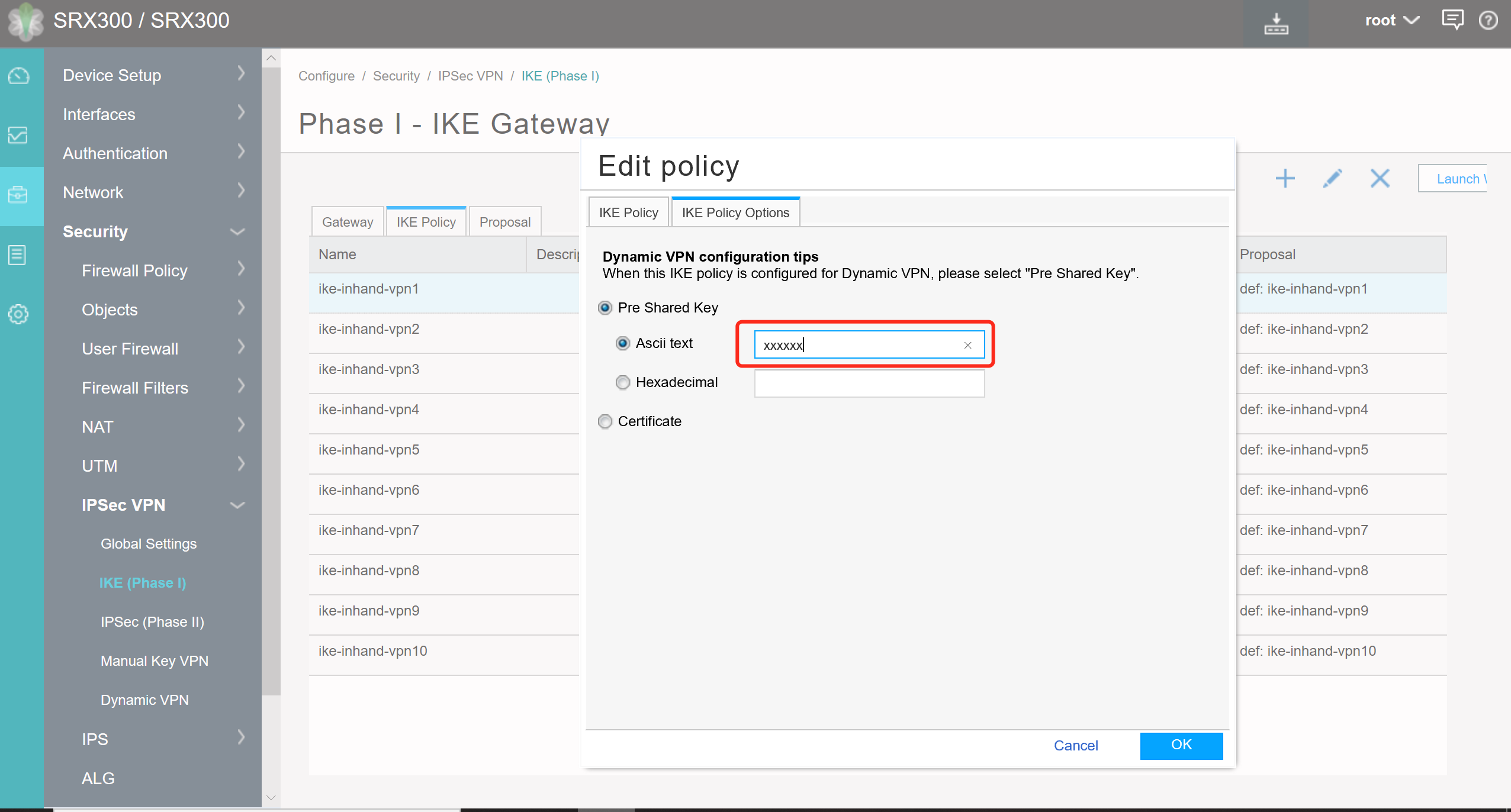

配置 隧道预共享密钥。

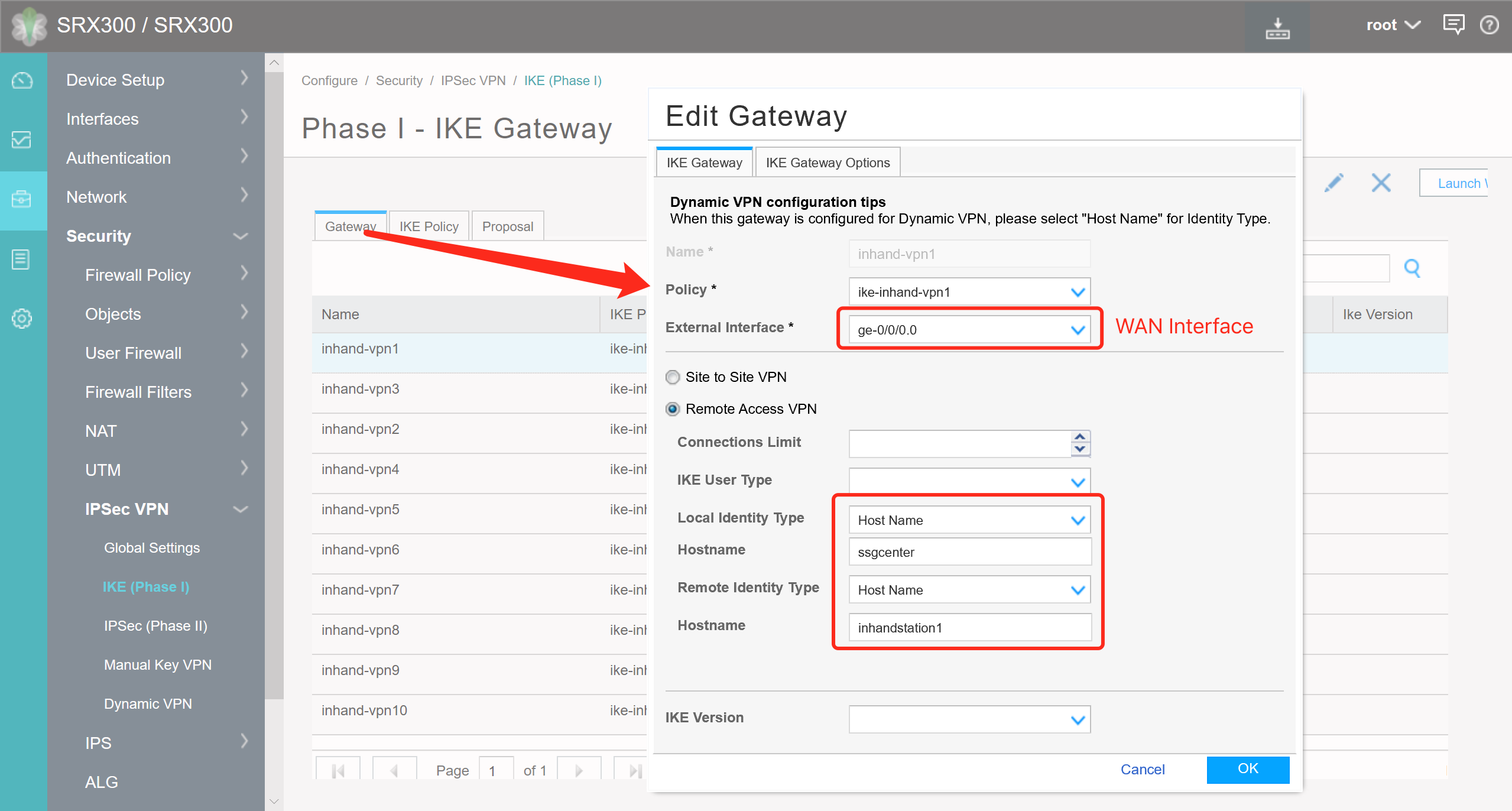

由于4G路由器为动态IP，所以在建立SA时每台路由器需要配置FQDN，在防火墙的配置是Hostname。Hostname是自己定义的一串字符，下图为例第一台路由器的Hostname为 inhandstation1

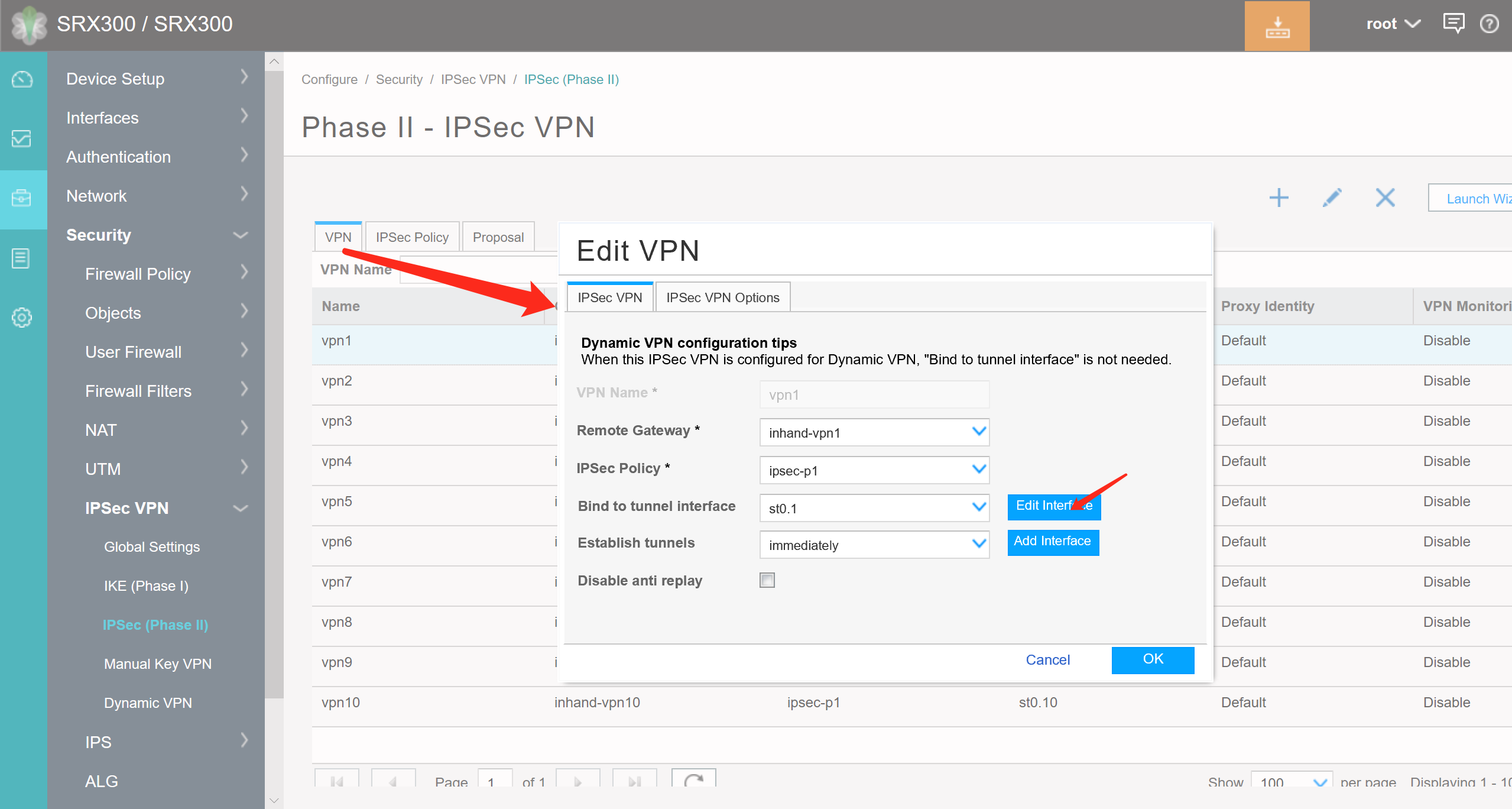

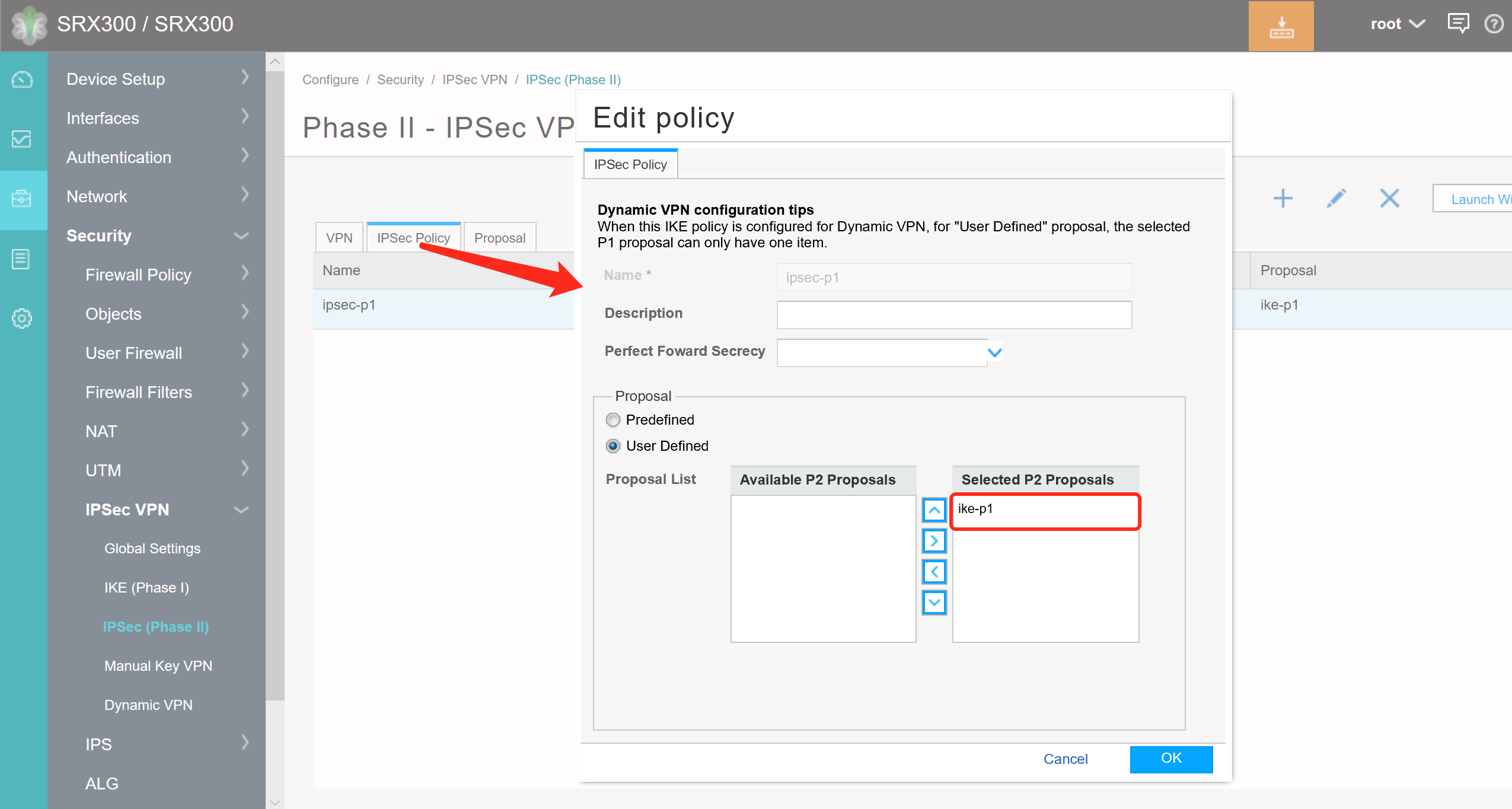

2.2 防火墙配置IPSec策略

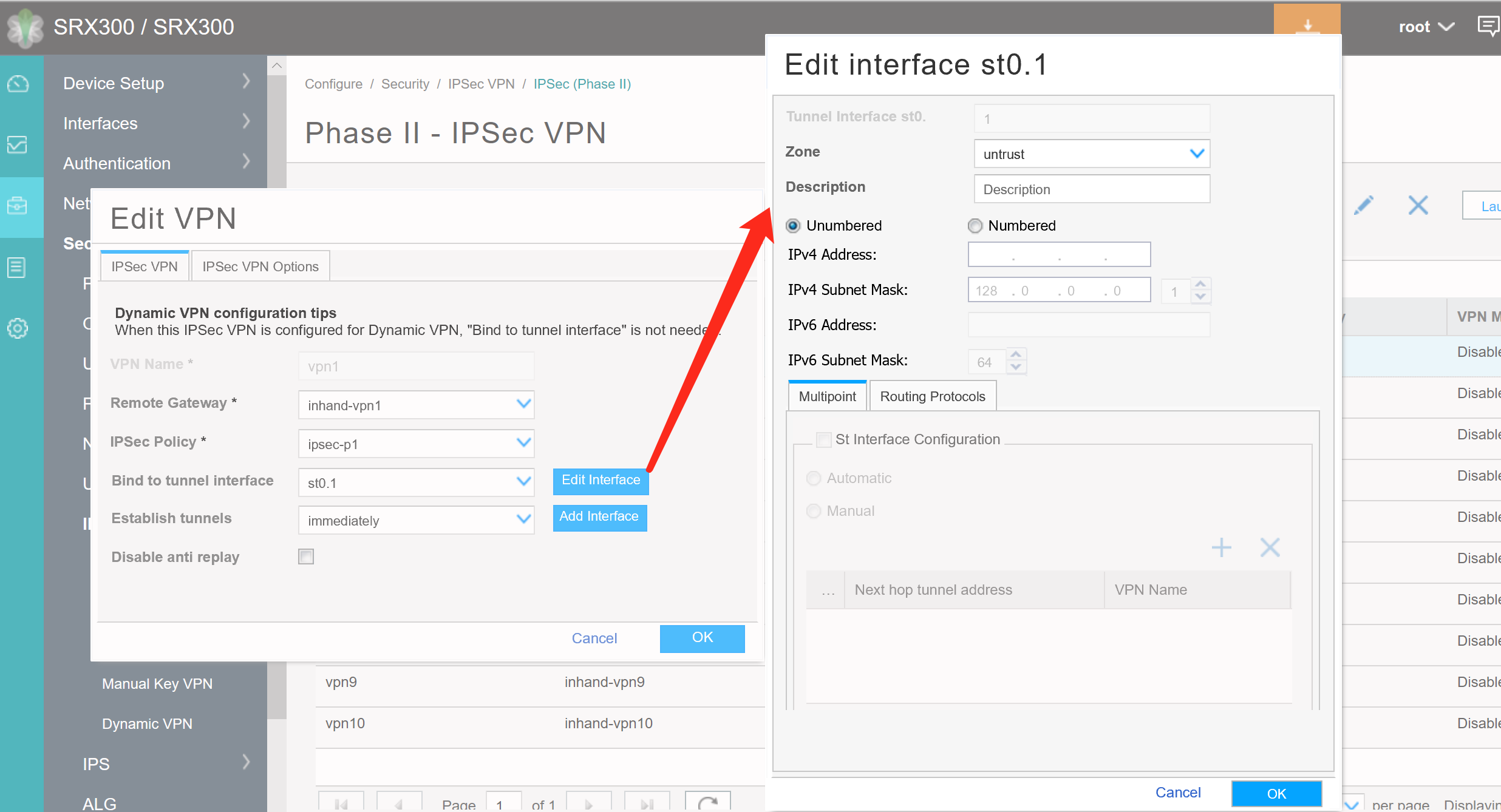

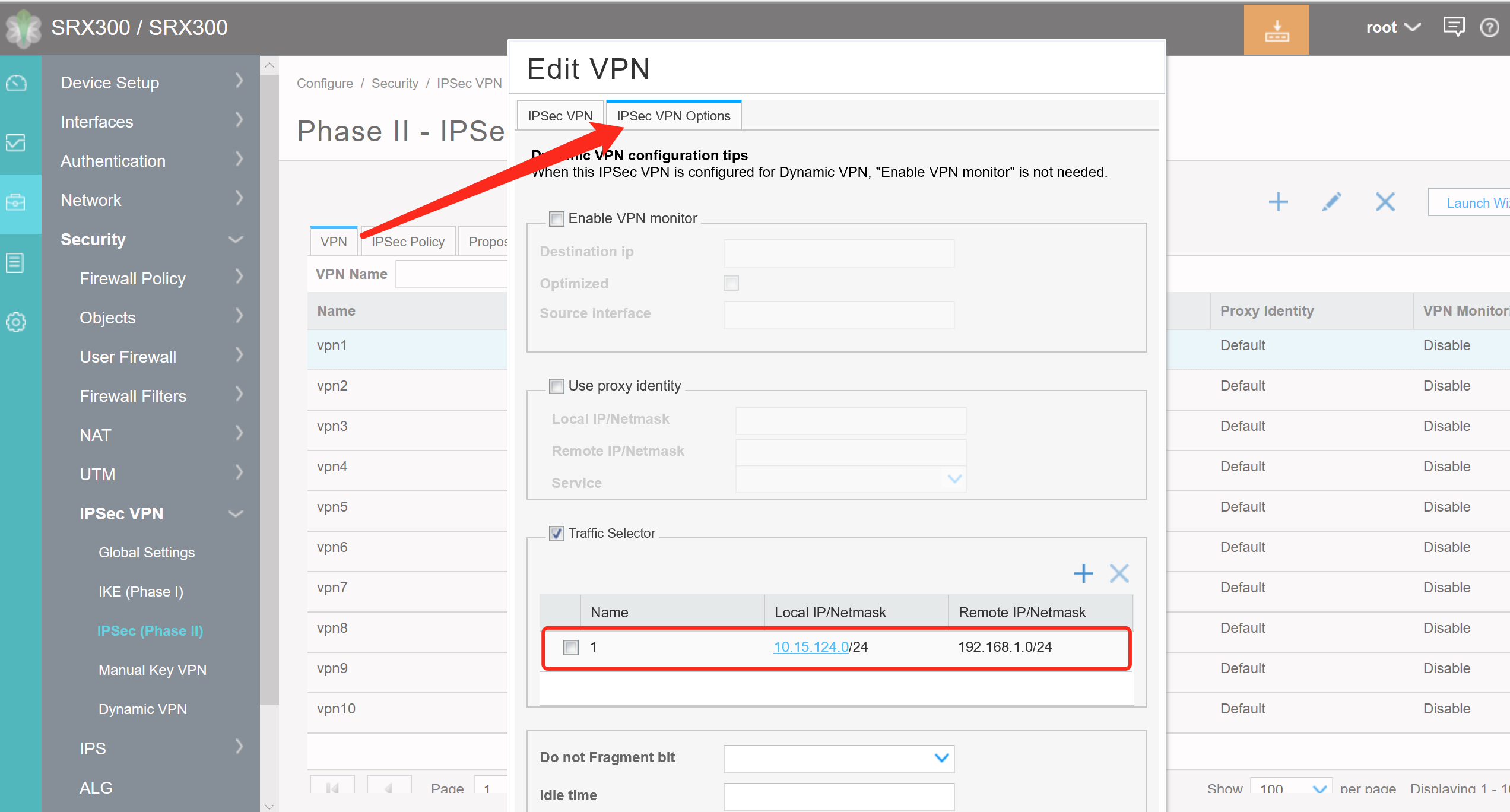

新增Tunnels 接口，将感兴趣流（从10.15.124.0/24 到192.168.1.0/24）关联到st.1接口

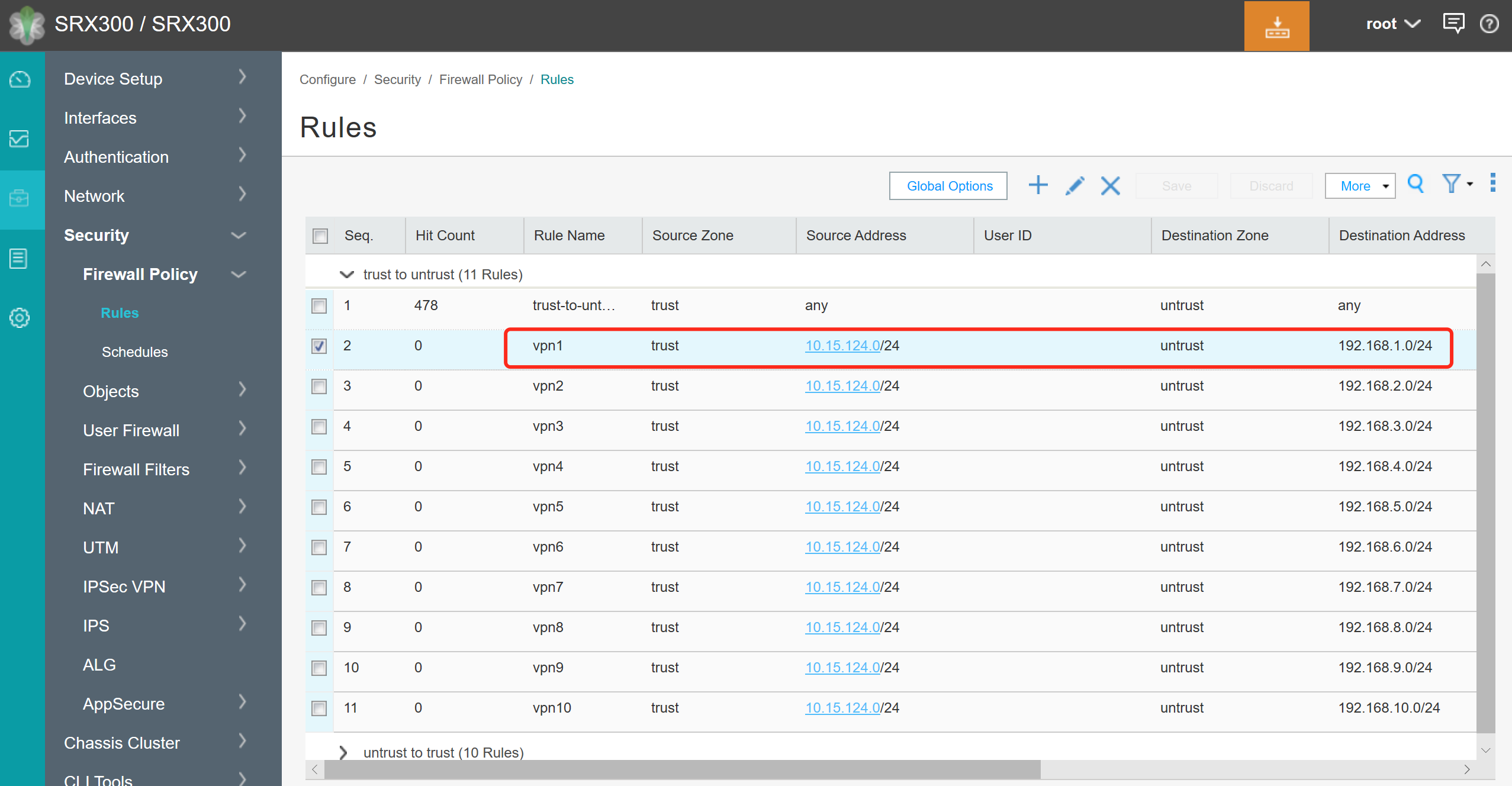

2.3  在路由器的路由表Untrust/Trust策略

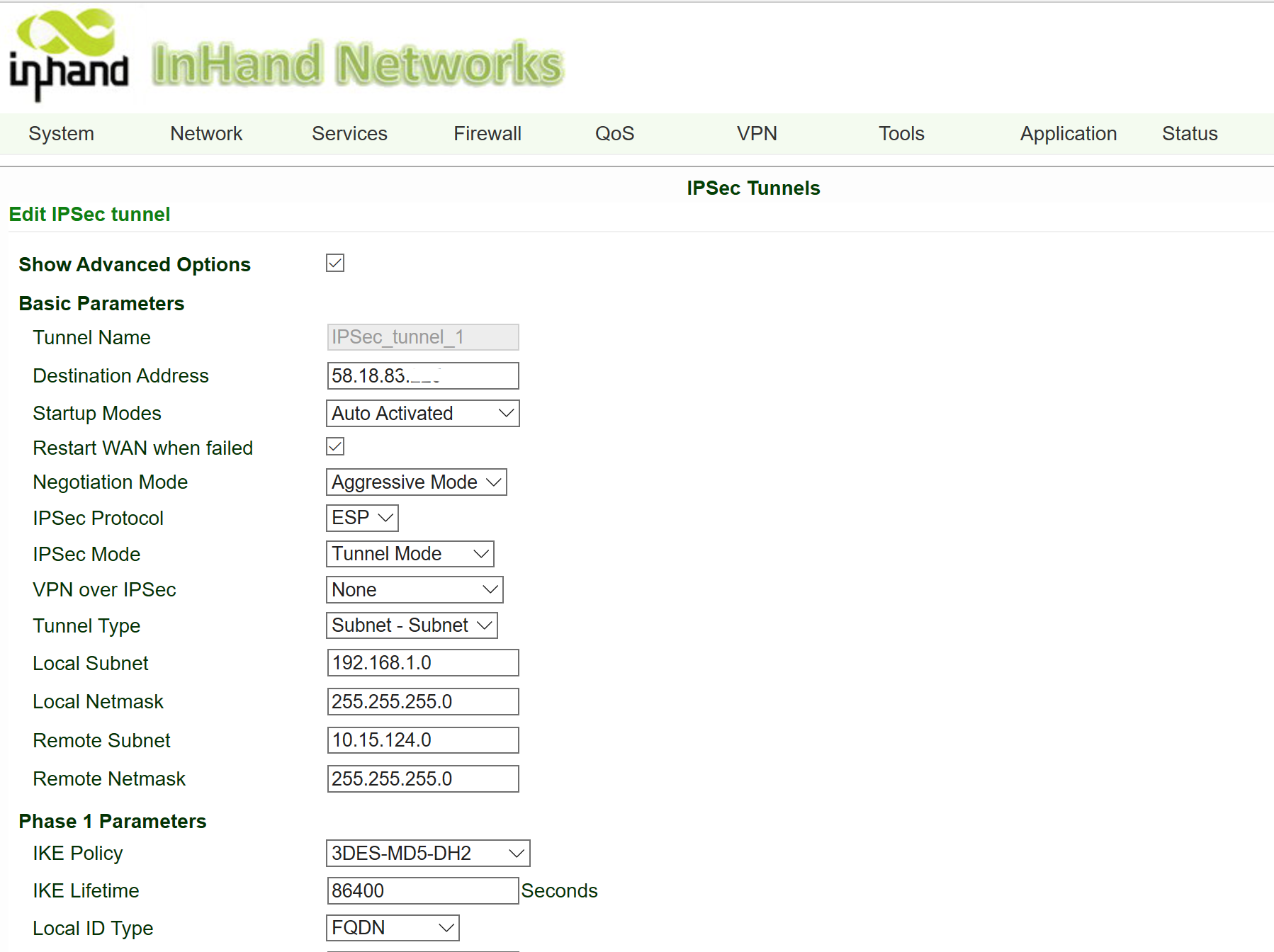

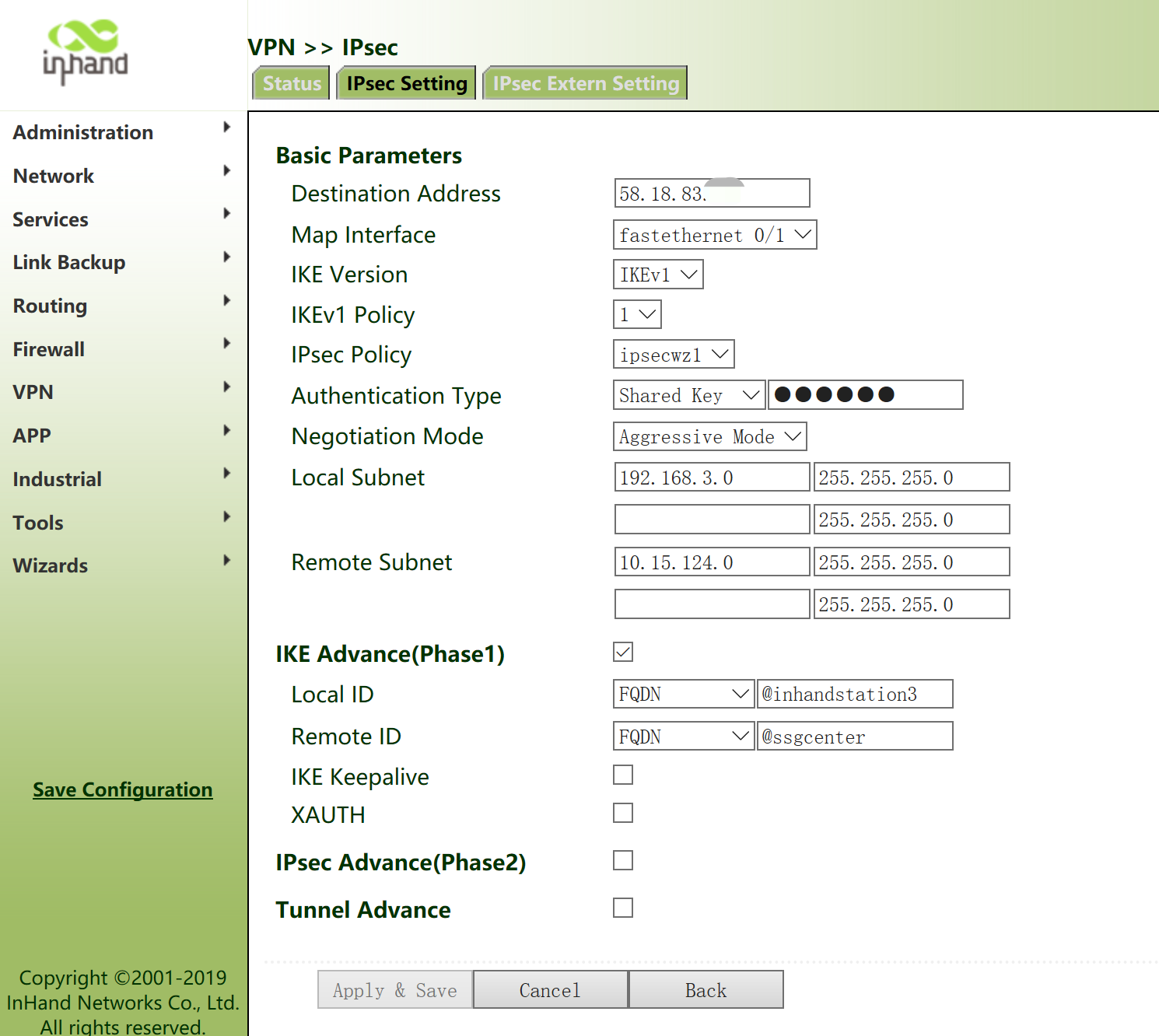

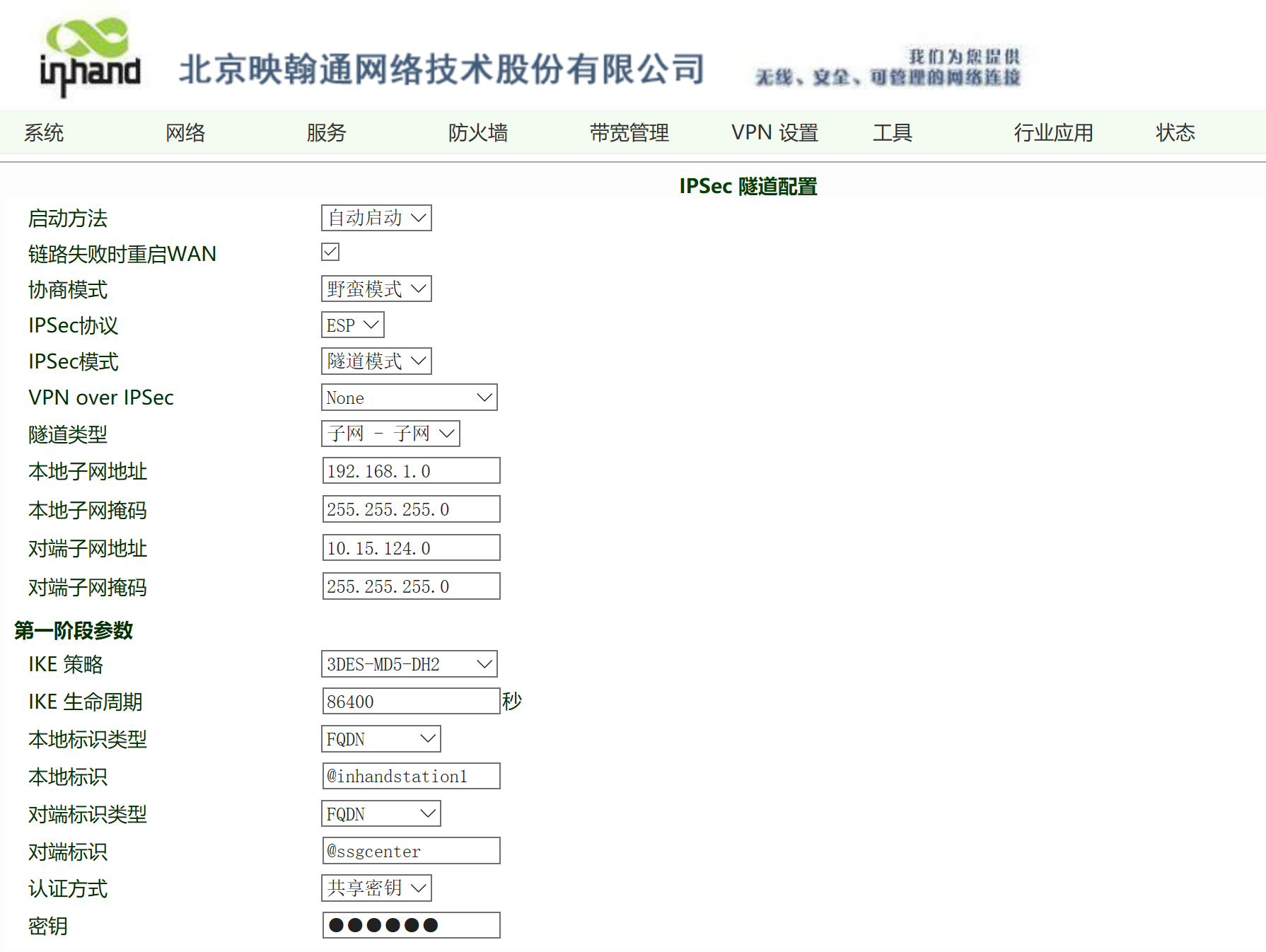

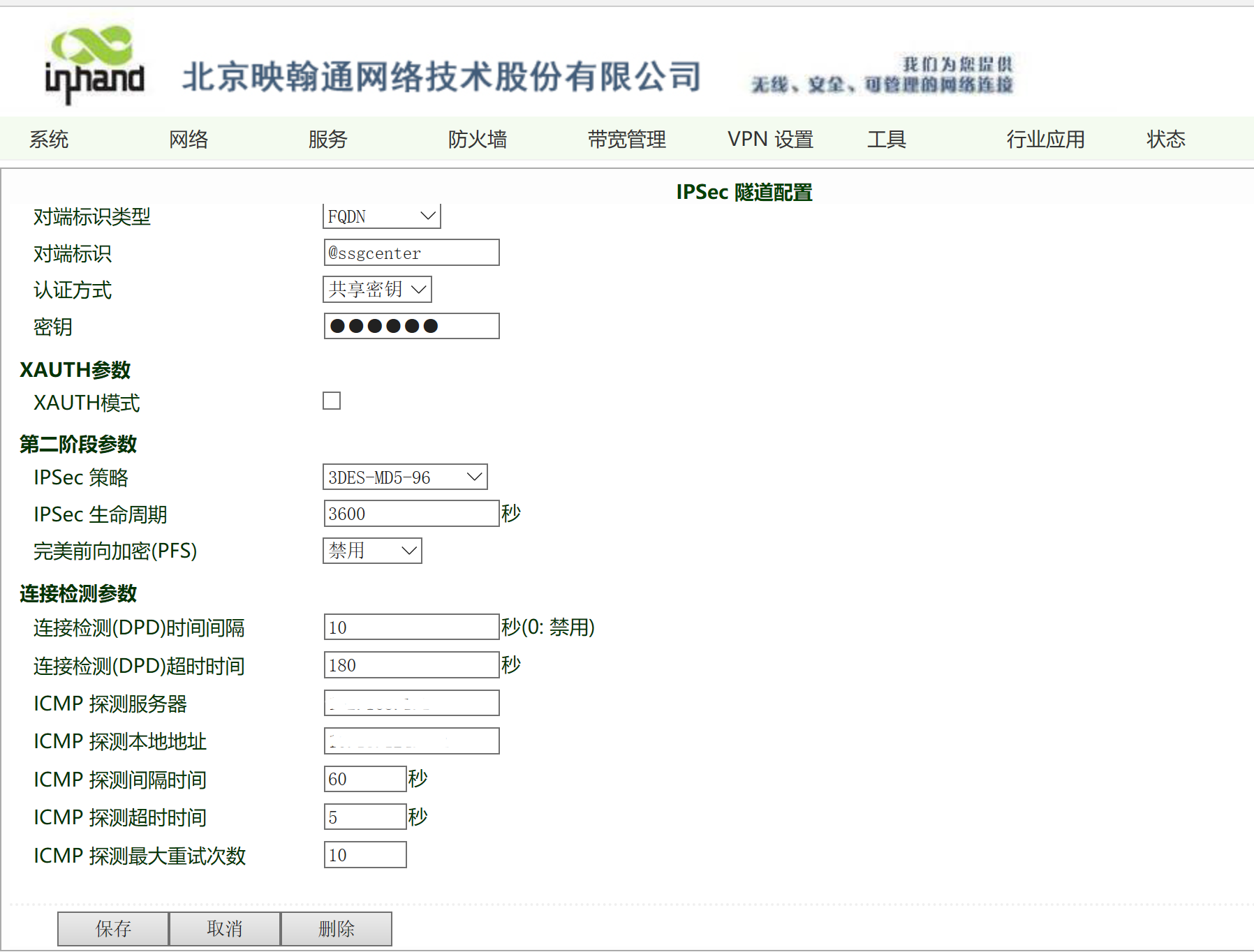

3.1  LTE 4G无线路由器IR300/IR600 新增IPSec隧道配置

密钥与在防火墙中配置一样的内容。

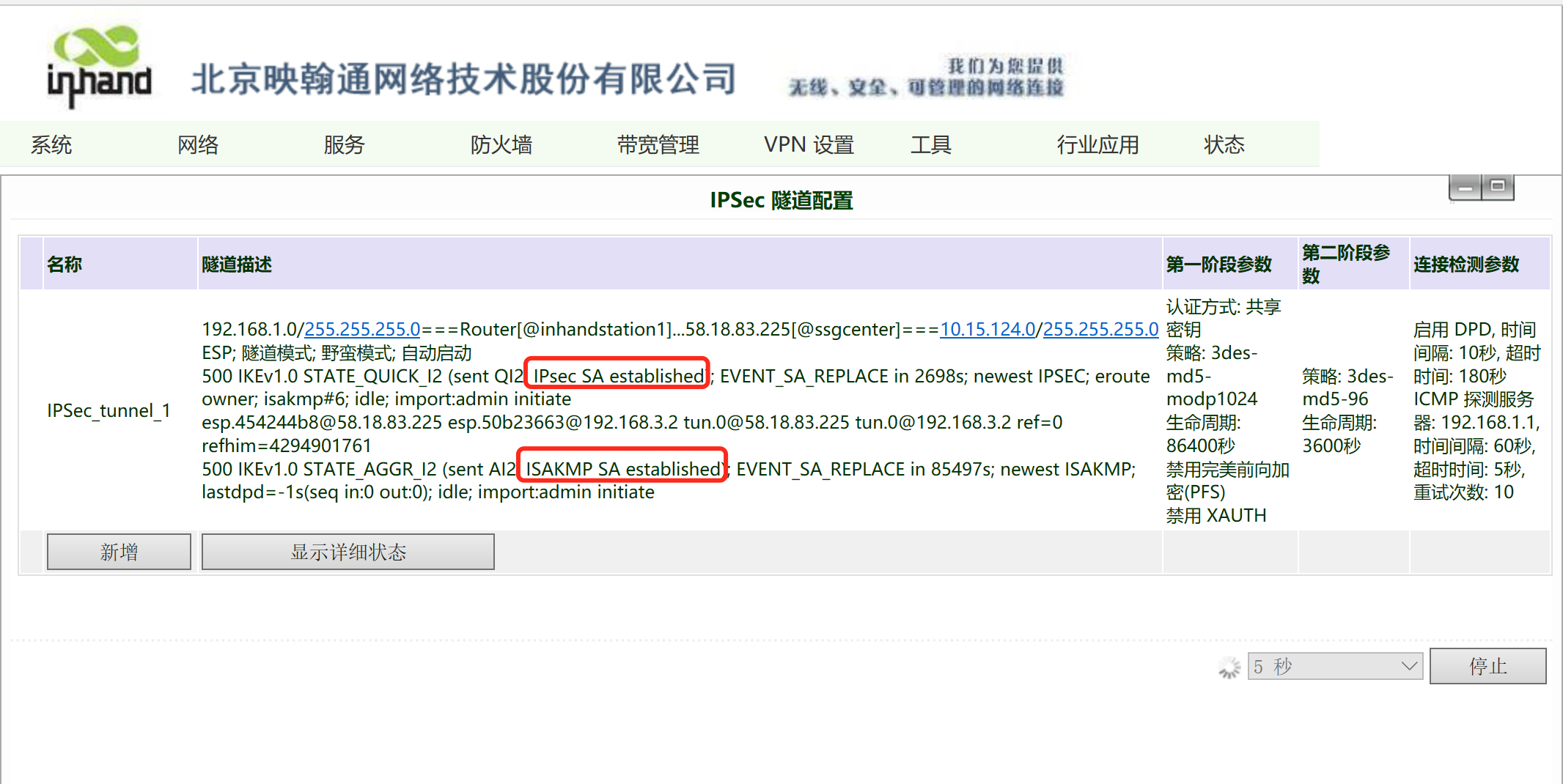

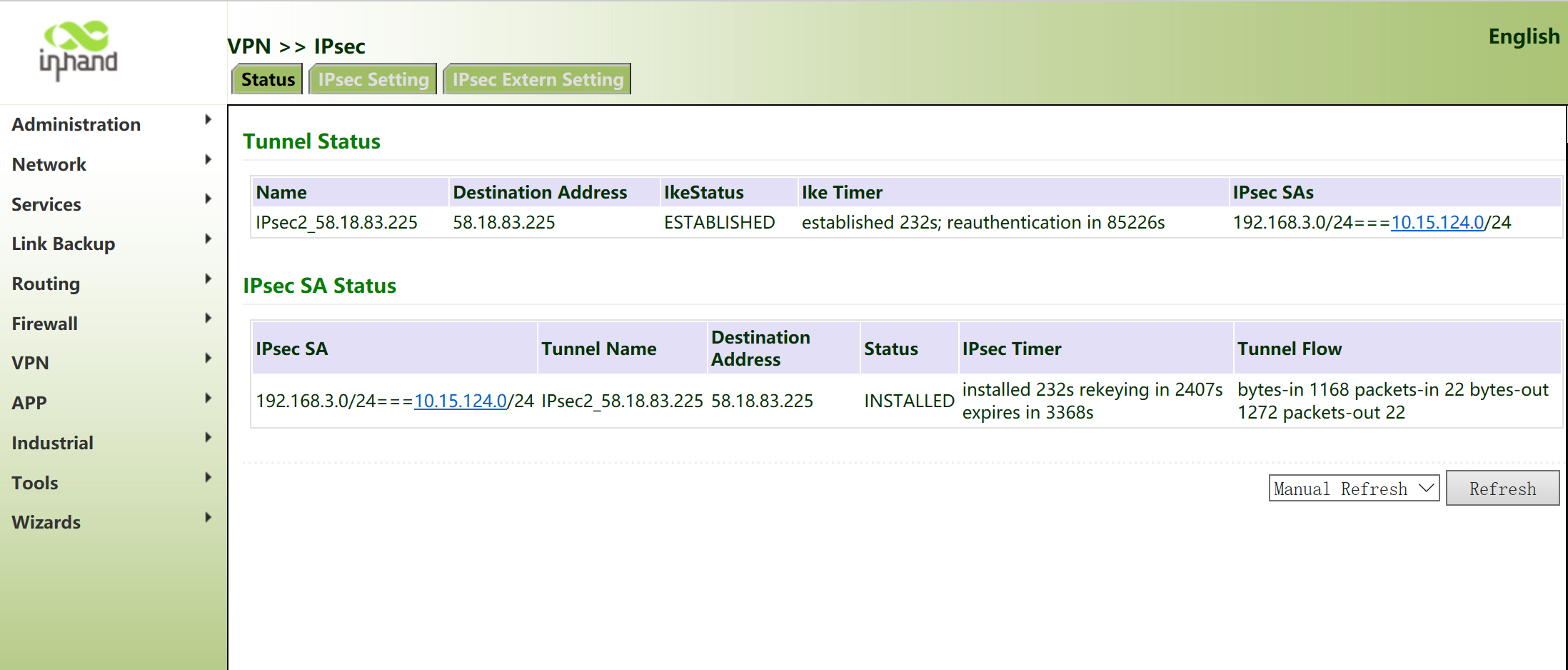

第一阶段ISAKMP建立成功、第二阶段 IPsec SA建立成功

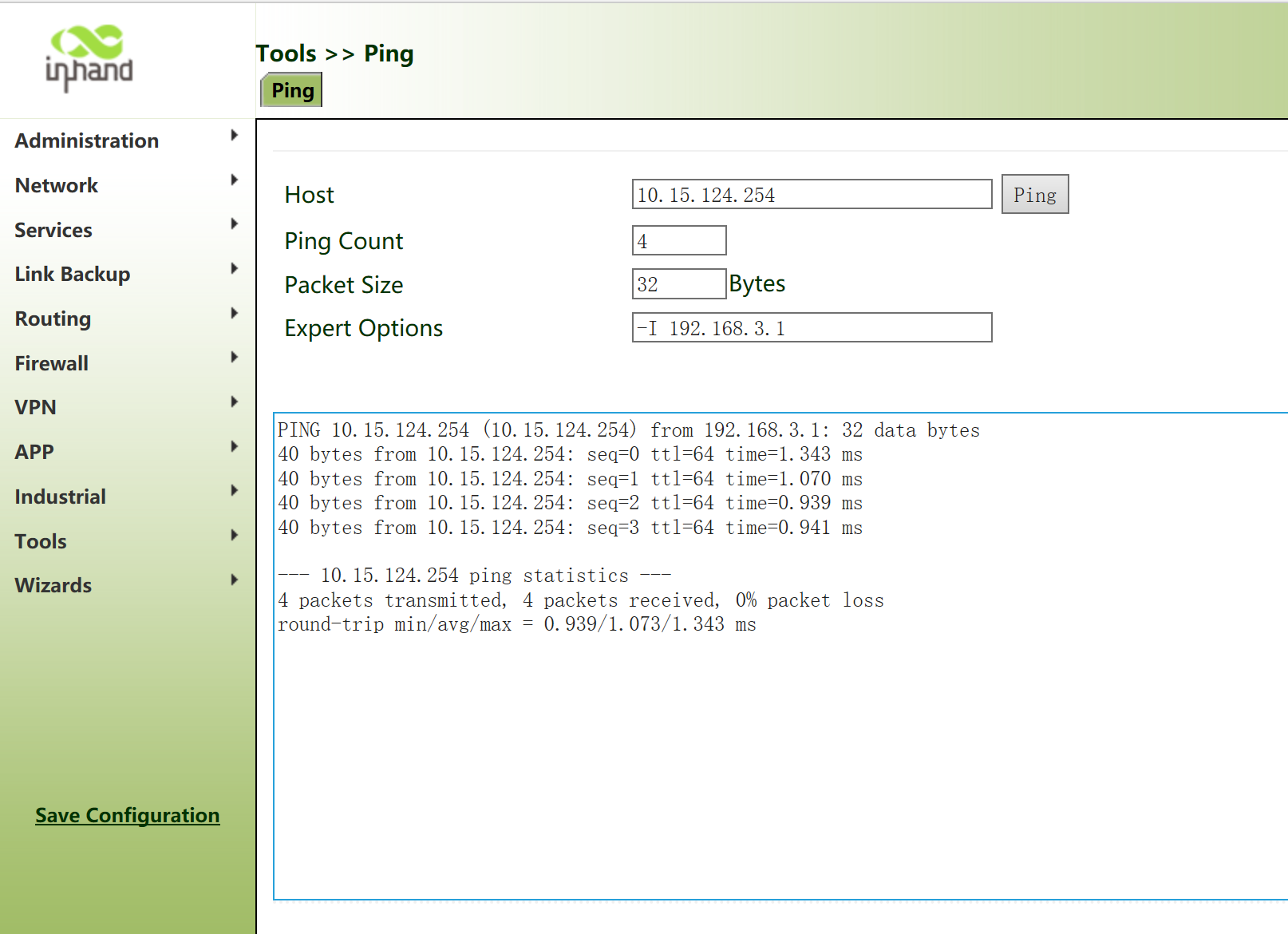

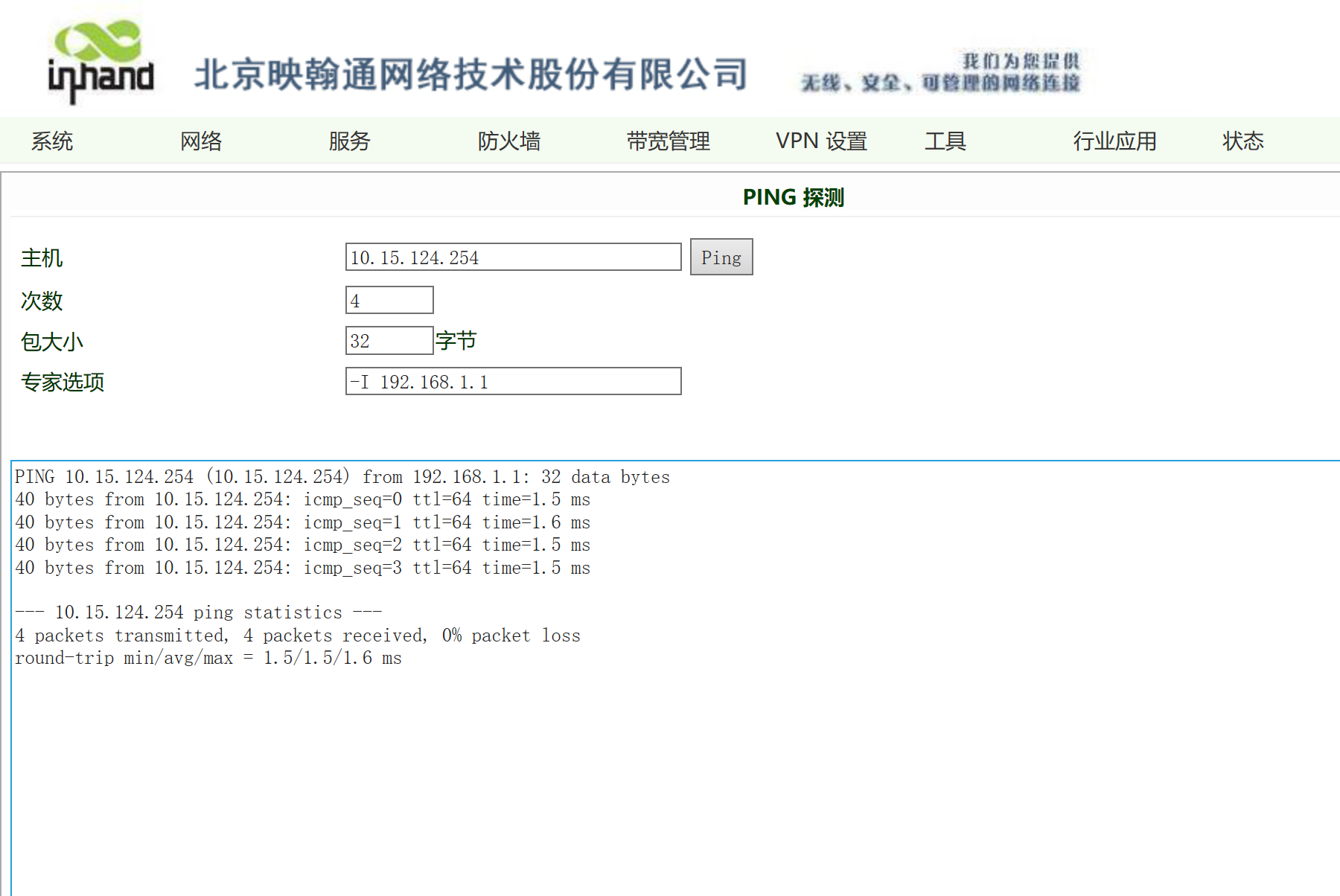

以无线路由器LAN地址为源地址 （-I 192.168.1.1）ping 目的f地址 10.15.124.254 （防火墙LAN地址）

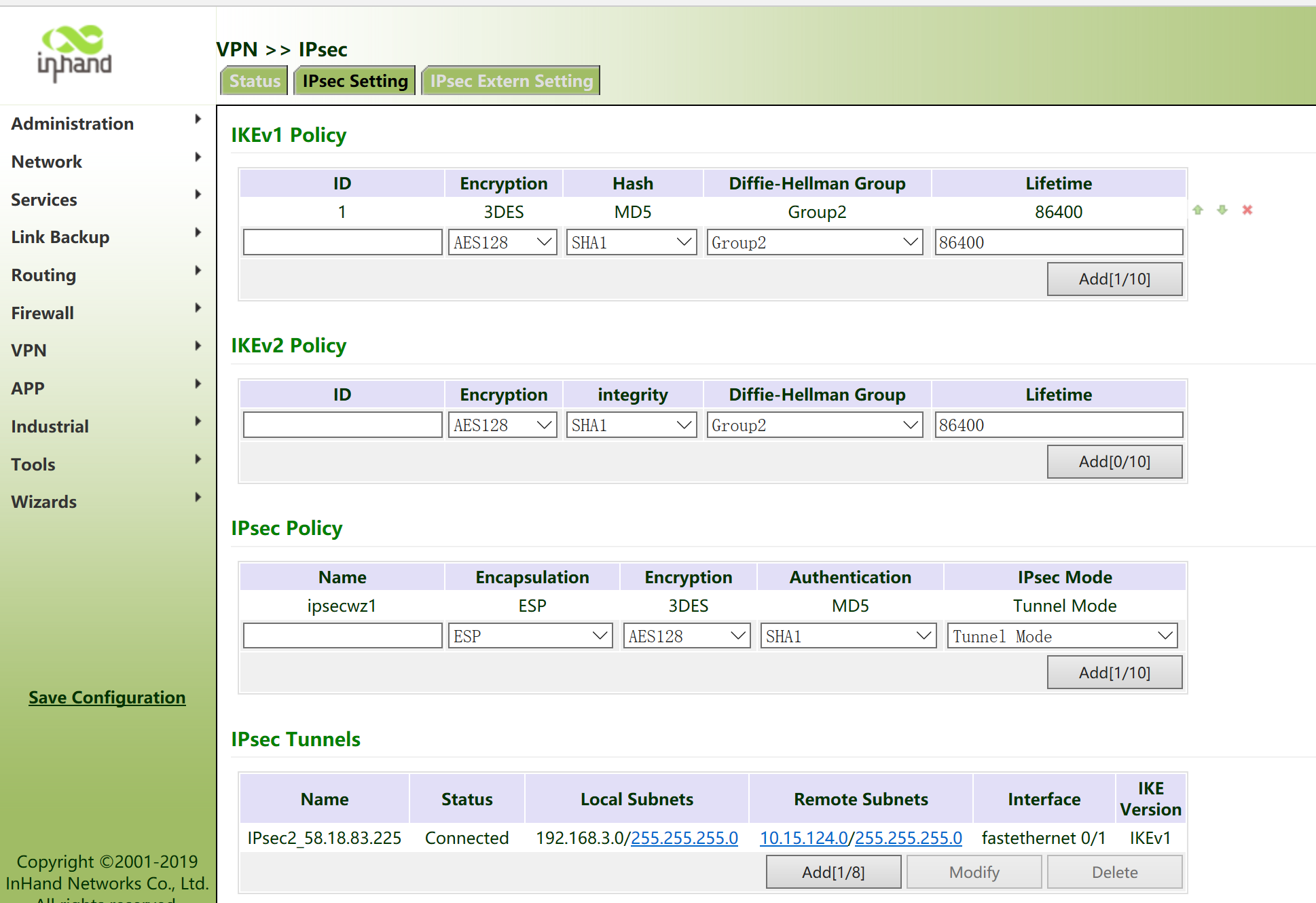

4. LTE无线路由器 IR900 的iPSec配置
