需求背景

上位机与PLC在不同网段，且网段不可修改，需要在中间添加一台IR615路由器通过NAT转换的方案实现上位机对plc的modbus TCP访问 。IR615的WAN口连接上位机，LAN口连接3台PLC。

上位机的IP地址为172.16.1.2 ,三台PLC的ip地址分别是192.168.20.6  ，192.168.20.7 ,192.168.20.8 ,服务端口都是502。

规划IR615的WAN口为172.16.1.1 ，LAN口IP为192.168.20.1。

所有PLC设置路由ip为192.168.20.1 。

设置完成后，上位机分别可以通过172.16.1.1:502 ,  172.16.1.1:503 , 172.16.1.1:504 访问到3台PLC。

设置步骤

一、 登录路由器

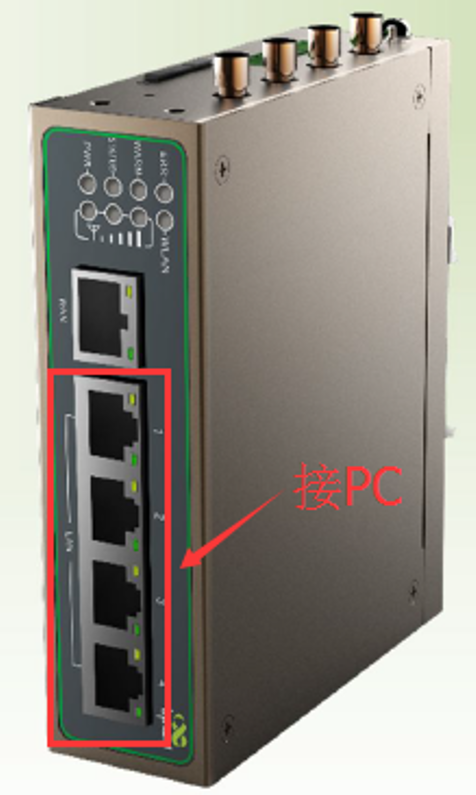

PC连接路由器LAN接口。

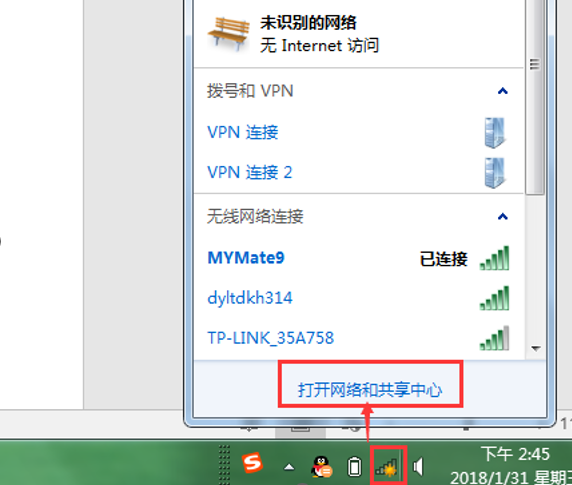

PC设置静态IP地址，如192.168.2.100,掩码255.255.255.0或者设置自动获取：依次点击网络标识，点击“打开网络和共享中心”，如下图

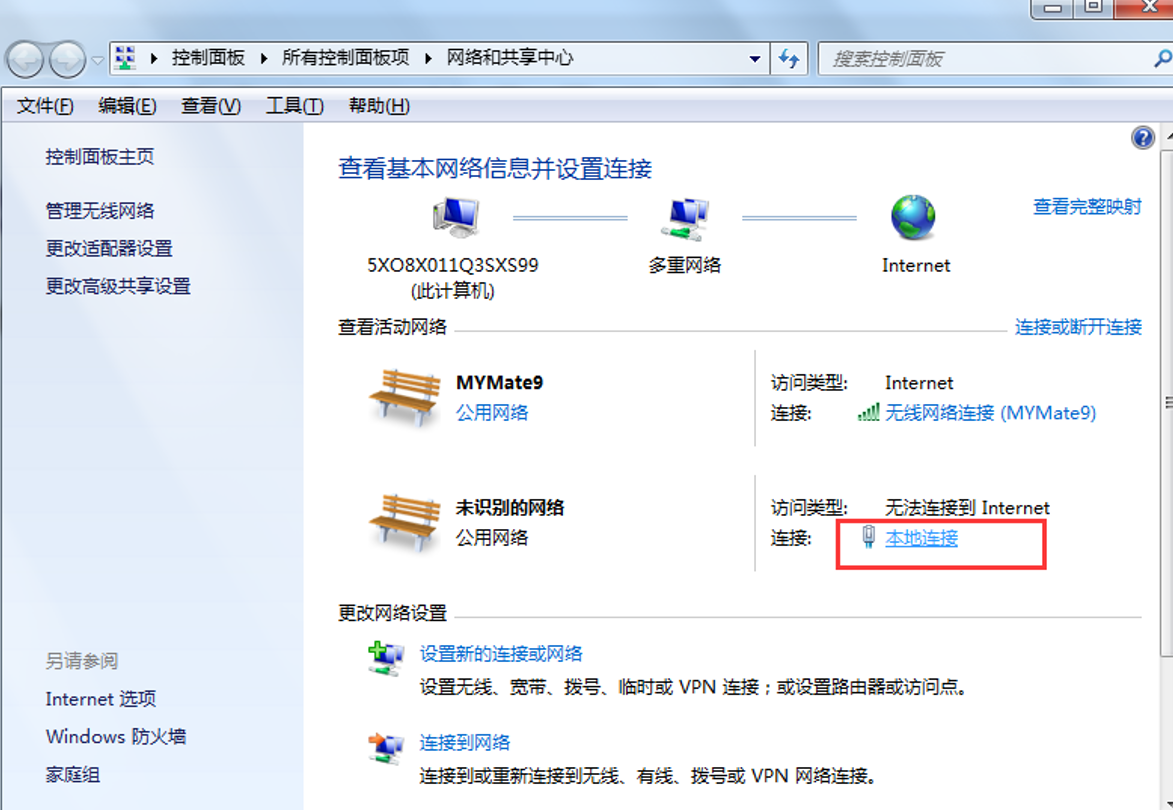

在网络和共享中心，点击本地连接，如下图：

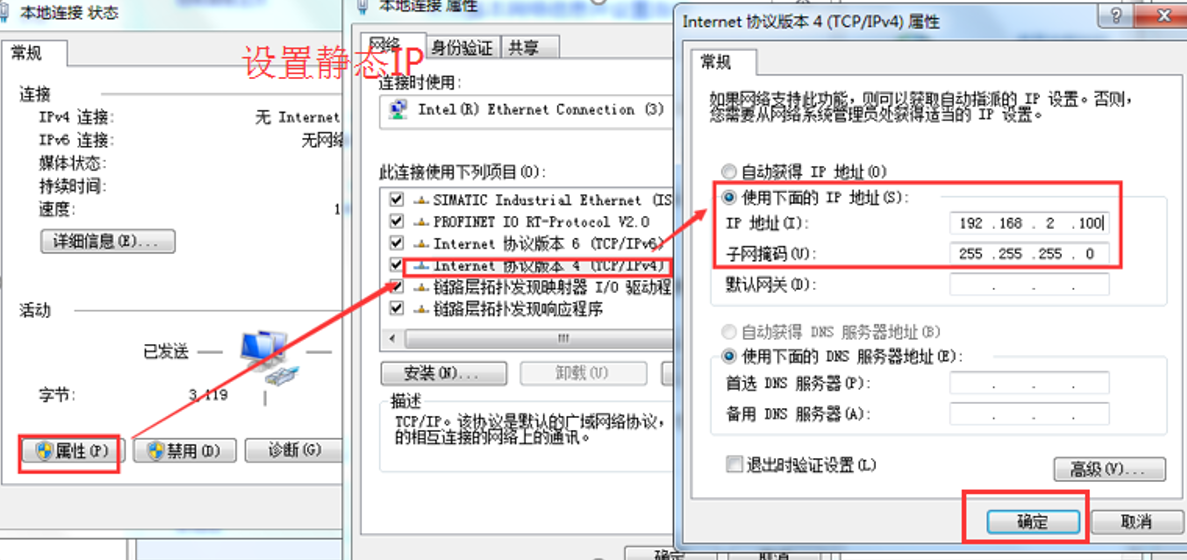

依次点击”属性”，“TCP/IPv4”,设置电脑IP地址为192.168.2.100 ，掩码255.255.255.0 ，设置完成后点击确定，如下图：

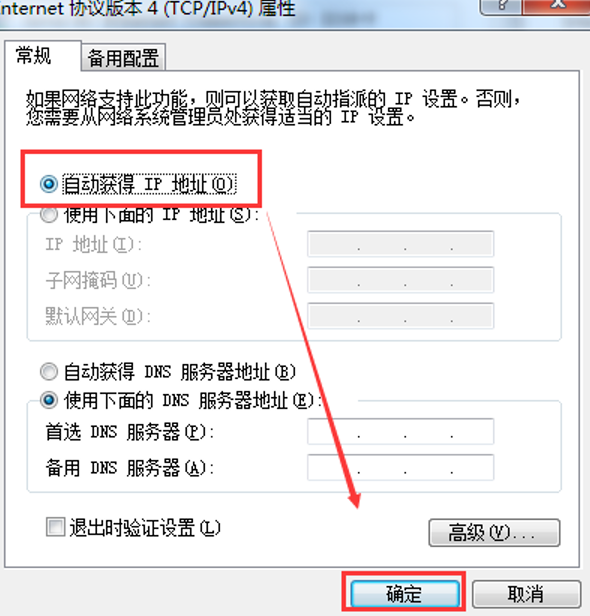

设置自动获取地址设置如下图，设置完成后点击确定。

打开浏览器（建议使用chrome或者IE浏览器）web登录路由器，路由器默认LAN IP地址是192.168.2.1，用户名adm ,密码 123456。

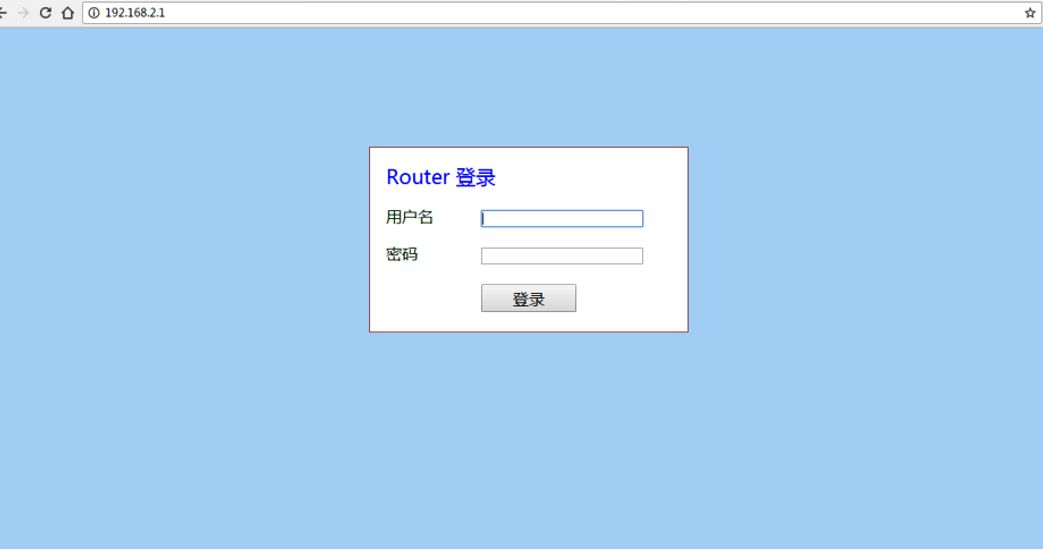

浏览器地址栏输入192.168.2.1后回车，打开登录页面如图：

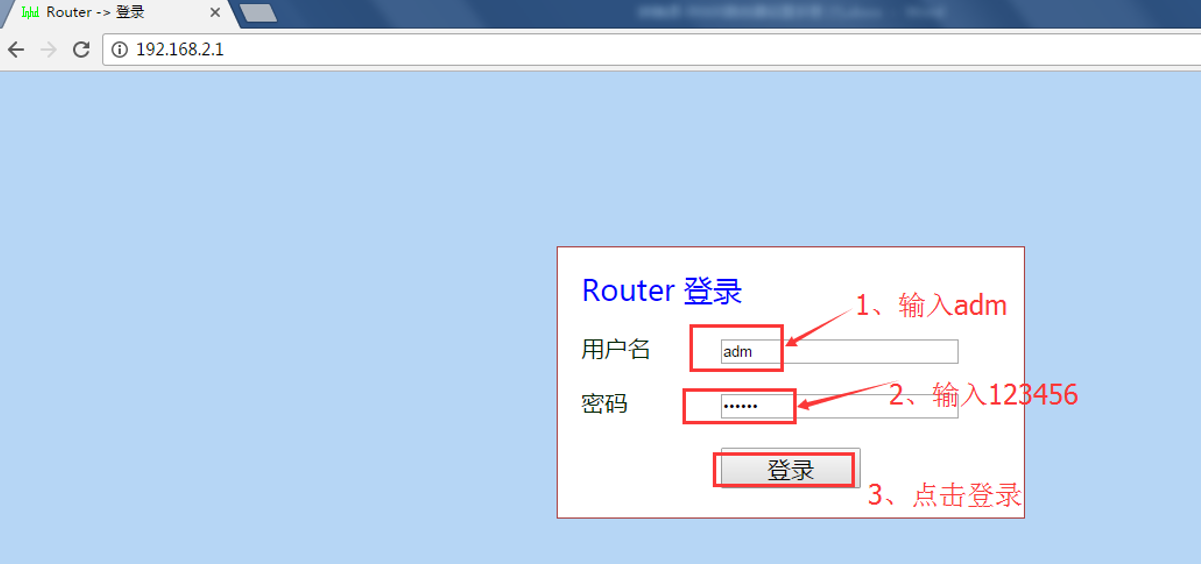

用户名处输入adm ,密码处输入123456，输入完成后点击登录，如下图。

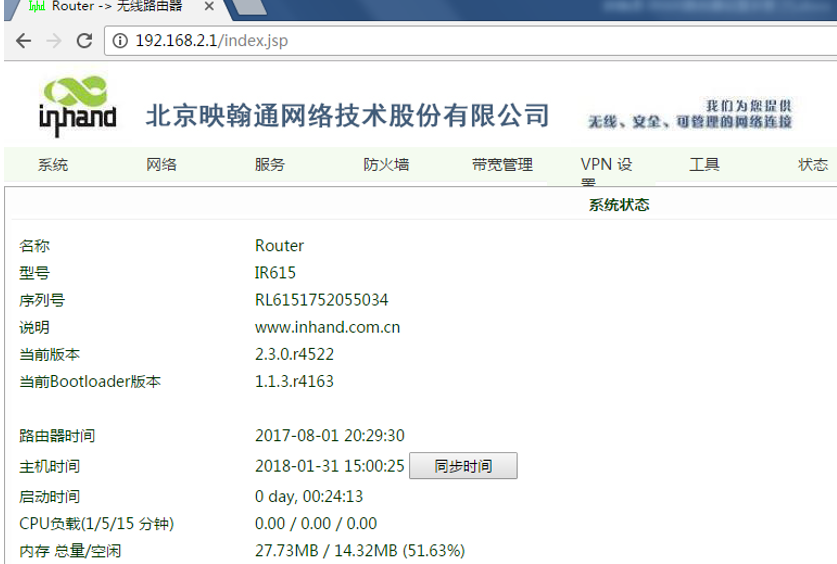

登录成功后，可以看到系统状态界面。

按照手册设置完一台路由器后，可以备份出配置文件作为模板，后续新增路由器可以导入这个模板后只修改拨号端口电话号码即可。具体操作参照4.2 配置文件导入。

二、 设置WAN口

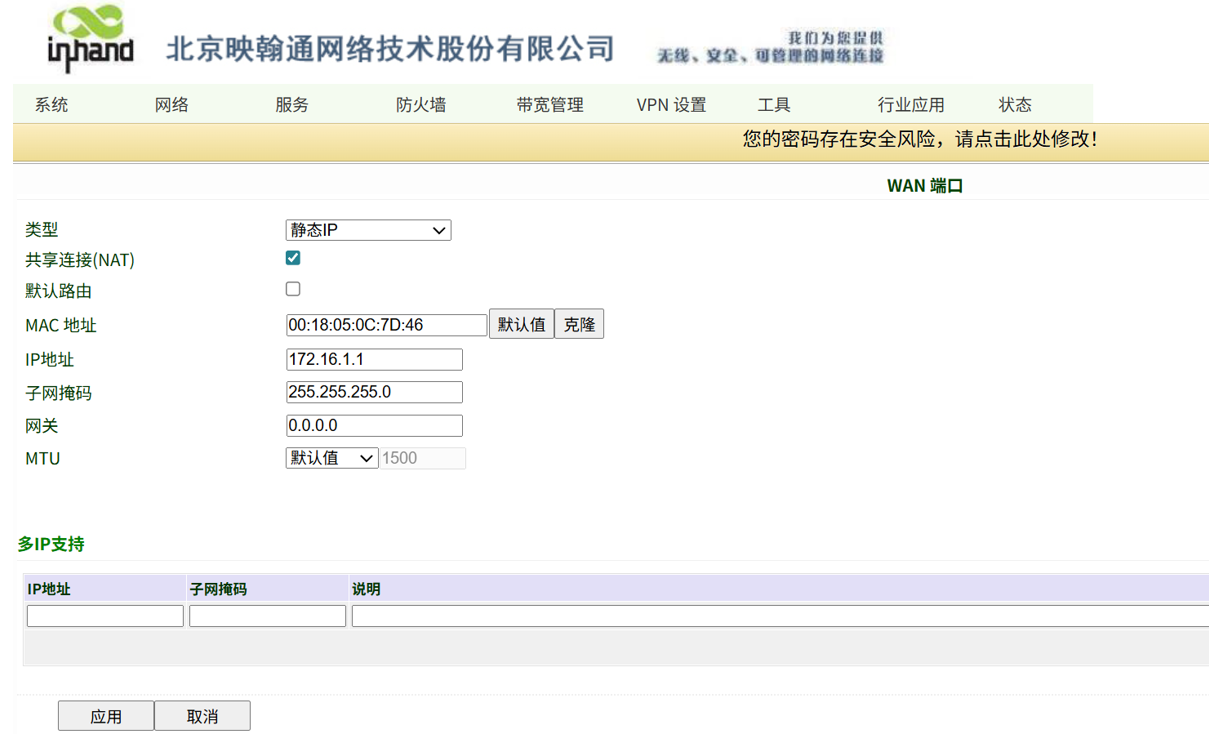

登录路由器后，依次点击“网络”~“WAN端口”，进入WAN口设置界面，如下图

在WAN端口设置界面，类型选择静态IP，IP地址设置172.16.1.1 ，子网掩码255.255.255.0 ，点击应用。

三、 设置端口映射

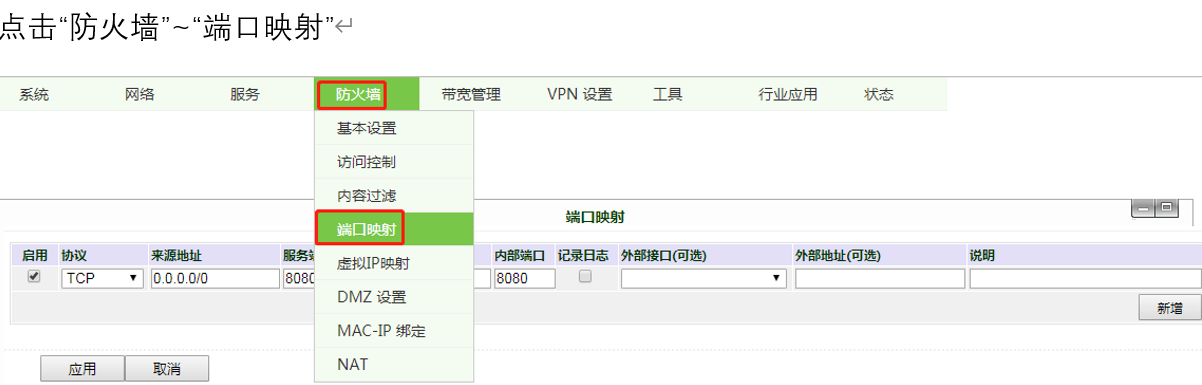

点击“防火墙”~“端口映射”

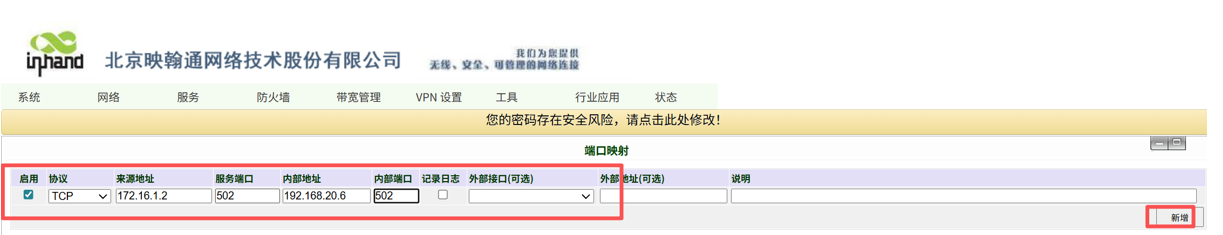

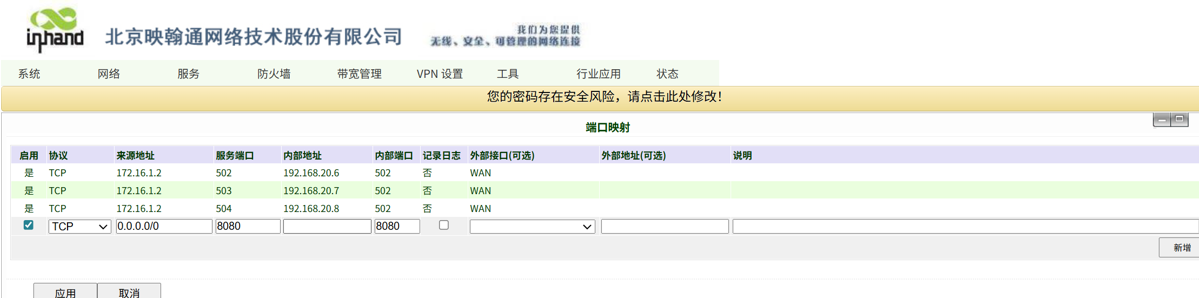

在端口映射设置界面，协议选择TCP，来源地址设置上位机的IP地址，如172.16.1.2，服务端口和内部端口设置主站连接PLC的端口，如502，内部地址填写PLC的IP地址（如  192.168.20.6 ），外部接口选择WAN，点击新增。

按照上述步骤再新增两条到192.168.20.7 和192.168.20.8的端口映射。

设置完成后点击应用。

四、 设置LAN

依次点击“网络”~“LAN端口”，进入LAN口设置界面，如下图

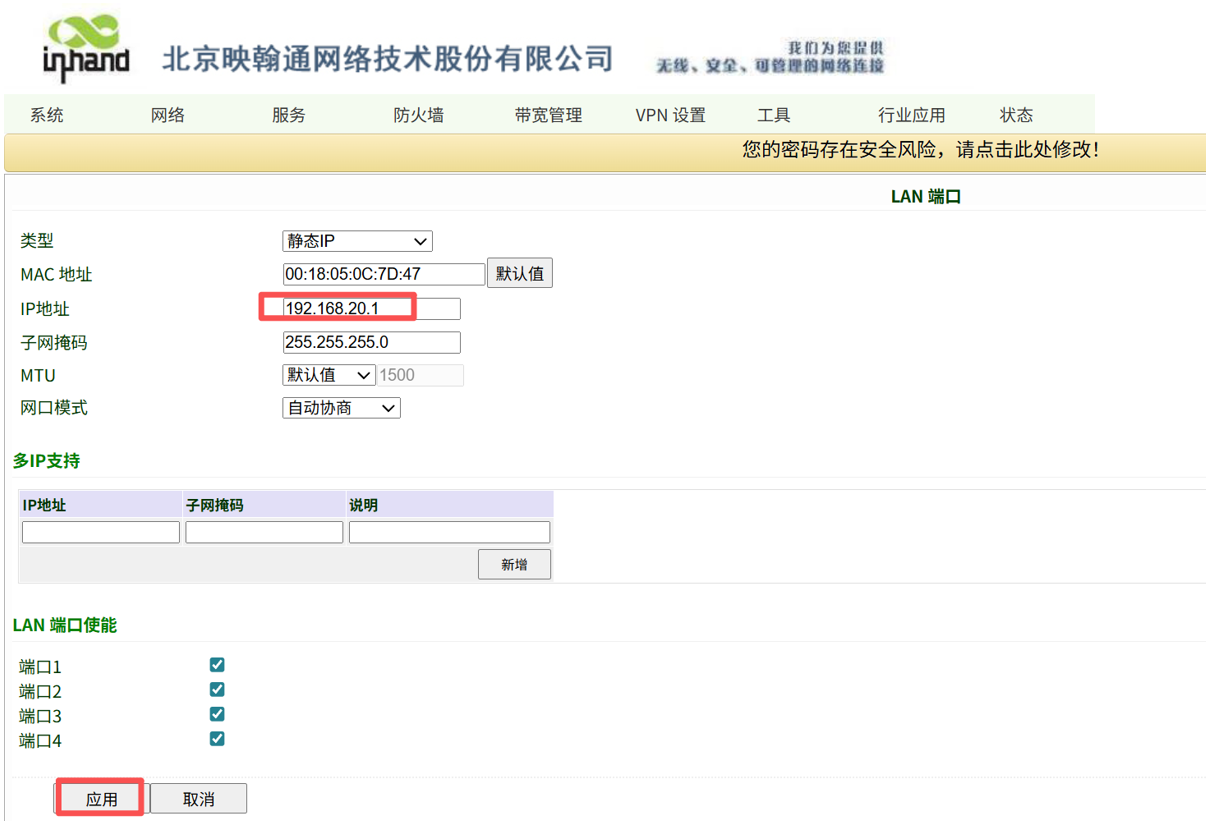

在LAN端口设置界面，将IP地址修改为192.168.20.1 ，子网掩码255.255.255.0 点击应用。

应用后，PC需要修改为相同网段的IP地址如192.168.20.100（若PC自动获取IP地址插拔网线即可），通过新的LAN IP 192.168.20.1登录路由器。

注意：

PLC设置IP地址时，要设置路由IP地址，设置为路由器的LAN 接口IP。例如：设置IP 192.168.20.6，掩码255.255.255.0，要设置网关IP 192.168.20.1 。

五、 设置SNAT

若PLC不支持设置路由ip/网关IP，需要在路由器上设置SNAT。

在防火墙~NAT，新增一条设置，勾选启用，类型选择SNAT，协议选IP，源地址设置0.0.0.0/0 , 目的地址设置PLC 的ip地址 192.168.20.6 ，接口选择LAN ，点击新增，点击应用。
