6.配置客户端数据存储到Mysql

1）手动新建数据表，或根据附件mqtt.sql导入数据库。

修改文件emqx_backend_mysql.conf

# etc/plugins/emqx_backend_mysql.conf

## 服务器地址

auth.mysql.server=127.0.0.1:3306

## 连接池大小

auth.mysql.pool=8

auth.mysql.username=mysql数据库名

auth.mysql.password=数据库密码

auth.mysql.database=mqtt数据库

auth.mysql.query_timeout=5s

2）建立相关表格MySQL设备在线状态表

mqtt_client 存储设备在线状态:

DROPTABLEIFEXISTS`mqtt_client`;

CREATETABLE`mqtt_client`(

`id`int(11) unsignedNOTNULLAUTO_INCREMENT,

`clientid`varchar(64) DEFAULTNULL,

`state`varchar(3) DEFAULTNULL,

`node`varchar(64) DEFAULTNULL,

`online_at`datetime DEFAULTNULL,

`offline_at`datetime DEFAULTNULL,

`created`timestampNULLDEFAULTCURRENT_TIMESTAMP,

PRIMARY KEY(`id`),

KEY`mqtt_client_idx`(`clientid`),

UNIQUEKEY`mqtt_client_key`(`clientid`),

INDEXtopic_index(`id`, `clientid`)

) ENGINE=InnoDBDEFAULTCHARSET=utf8MB4;

1 rows in set(0.00sec)

MySQL主题订阅表

mqtt_sub 存储设备的主题订阅关系:

DROPTABLEIFEXISTS`mqtt_sub`;

CREATETABLE`mqtt_sub`(

`id`int(11) unsignedNOTNULLAUTO_INCREMENT,

`clientid`varchar(64) DEFAULTNULL,

`topic`varchar(180) DEFAULTNULL,

`qos`tinyint(1) DEFAULTNULL,

`created`timestampNULLDEFAULTCURRENT_TIMESTAMP,

PRIMARY KEY(`id`),

KEY`mqtt_sub_idx`(`clientid`,`topic`,`qos`),

UNIQUEKEY`mqtt_sub_key`(`clientid`,`topic`),

INDEXtopic_index(`id`, `topic`)

) ENGINE=InnoDBDEFAULTCHARSET=utf8MB4;

MySQL消息存储表

mqtt_msg 存储MQTT 消息:

DROPTABLEIFEXISTS`mqtt_msg`;

CREATETABLE`mqtt_msg`(

`id`int(11) unsignedNOTNULLAUTO_INCREMENT,

`msgid`varchar(64) DEFAULTNULL,

`topic`varchar(180) NOTNULL,

`sender`varchar(64) DEFAULTNULL,

`node`varchar(64) DEFAULTNULL,

`qos`tinyint(1) NOTNULLDEFAULT'0',

`retain`tinyint(1) DEFAULTNULL,

`payload`blob,

`arrived`datetime NOTNULL,

PRIMARY KEY(`id`),

INDEXtopic_index(`id`, `topic`)

) ENGINE=InnoDBDEFAULTCHARSET=utf8MB4;

MySQL保留消息表

mqtt_retain 存储retain 消息:

DROPTABLEIFEXISTS`mqtt_retain`;

CREATETABLE`mqtt_retain`(

`id`int(11) unsignedNOTNULLAUTO_INCREMENT,

`topic`varchar(180) DEFAULTNULL,

`msgid`varchar(64) DEFAULTNULL,

`sender`varchar(64) DEFAULTNULL,

`node`varchar(64) DEFAULTNULL,

`qos`tinyint(1) DEFAULTNULL,

`payload`blob,

`arrived`timestampNOTNULLDEFAULTCURRENT_TIMESTAMP,

PRIMARY KEY(`id`),

UNIQUEKEY`mqtt_retain_key`(`topic`),

INDEXtopic_index(`id`, `topic`)

) ENGINE=InnoDBDEFAULTCHARSET=utf8MB4;

select* frommqtt_retain wheretopic = "retain";

MySQL消息确认表

mqtt_acked 存储客户端消息确认:

DROPTABLEIFEXISTS`mqtt_acked`;

CREATETABLE`mqtt_acked`(

`id`int(11) unsignedNOTNULLAUTO_INCREMENT,

`clientid`varchar(64) DEFAULTNULL,

`topic`varchar(180) DEFAULTNULL,

`mid`int(11) unsignedDEFAULTNULL,

`created`timestampNULLDEFAULTNULL,

PRIMARY KEY(`id`),

UNIQUEKEY`mqtt_acked_key`(`clientid`,`topic`),

INDEXtopic_index(`id`, `topic`)

) ENGINE=InnoDBDEFAULTCHARSET=utf8MB4;

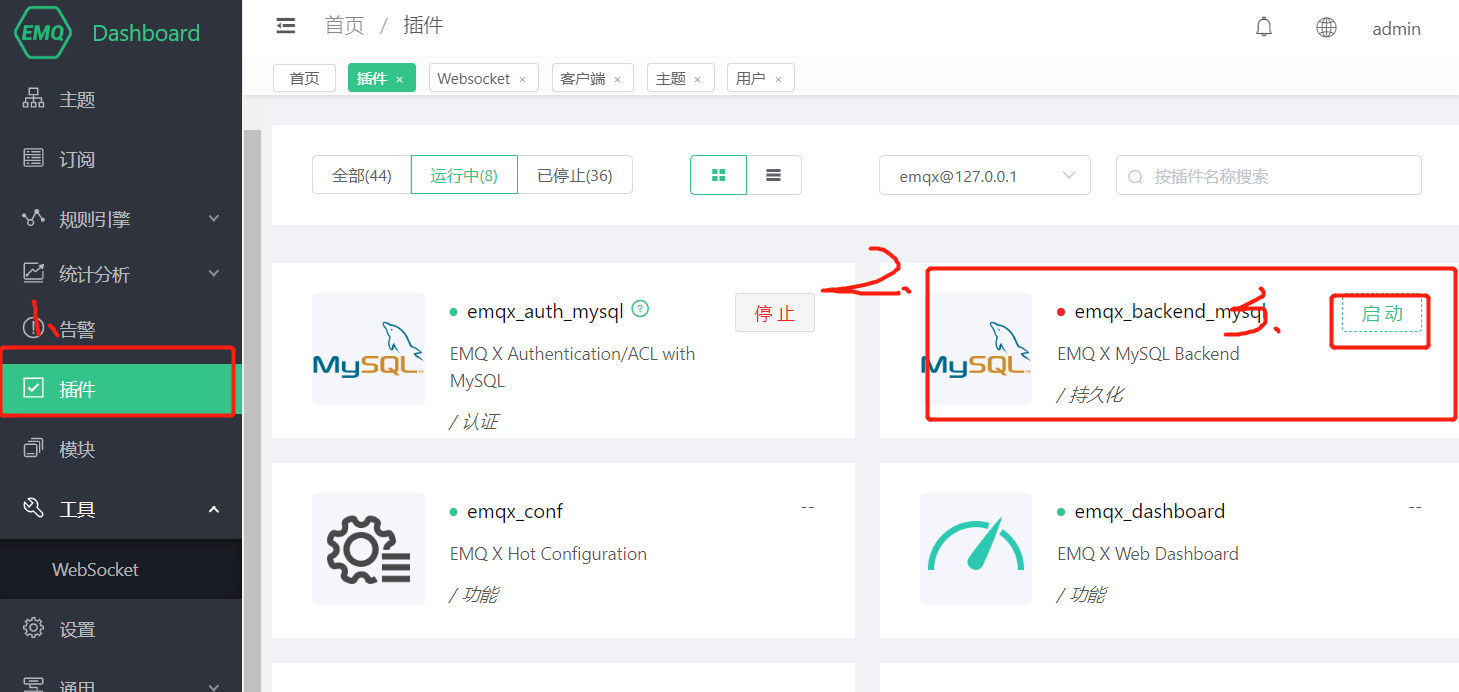

3）启动服务mysql存储方法一：emqx_ctl plugins load emqx_backend_mysql方法二：通过插件启动对应插件emqx_backend_mysql

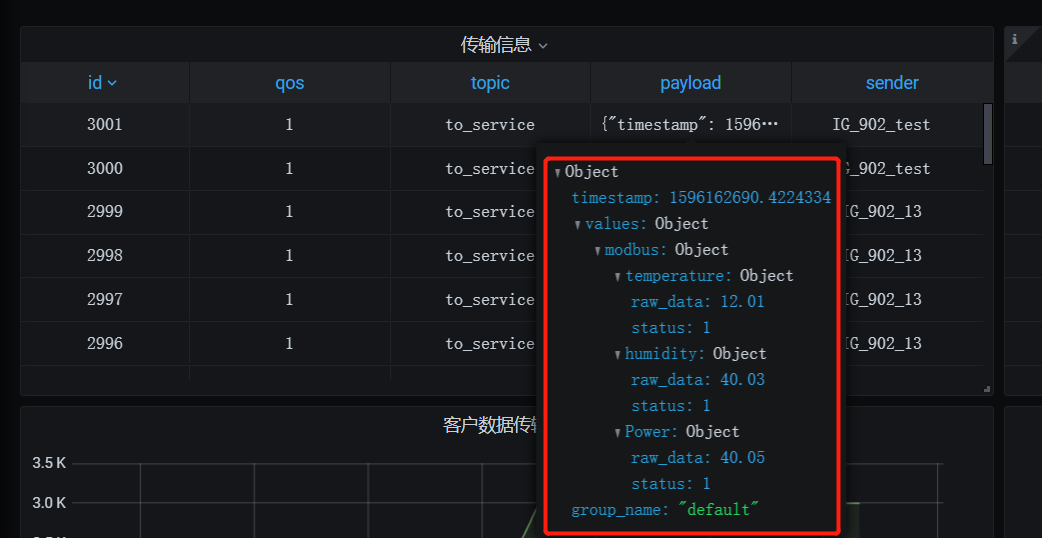

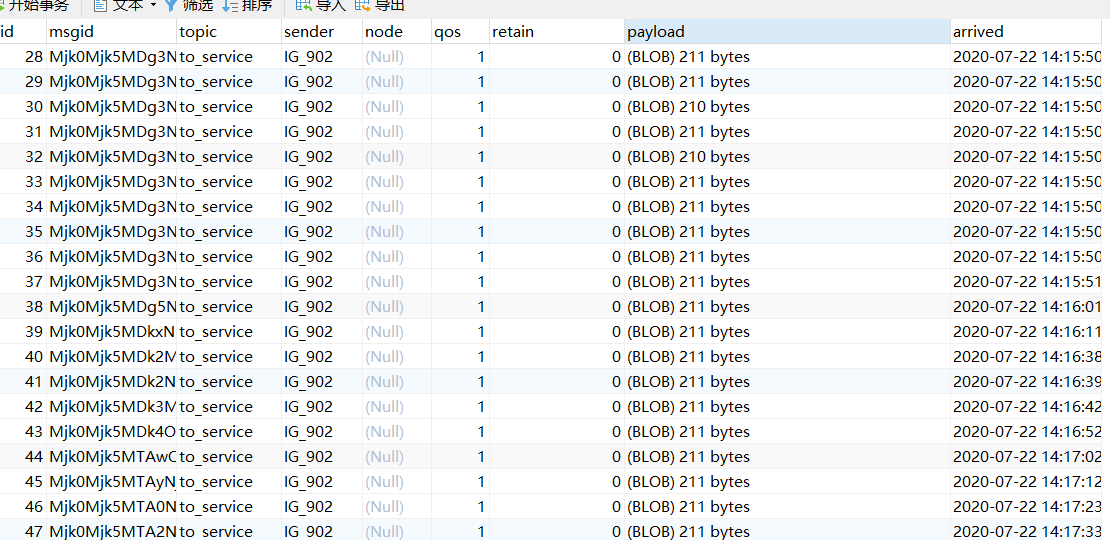

4）通过mysql查看客户端发送数据

EMQ配置文档https://docs.emqx.io/enterprise/latest/cn/

7.数据显示通过软件Grafana

1）下载链接：https://grafana.com/grafana/download安装完成后访问服务器地址：3000进入管理界面，此处访问10.5.20.245:3000

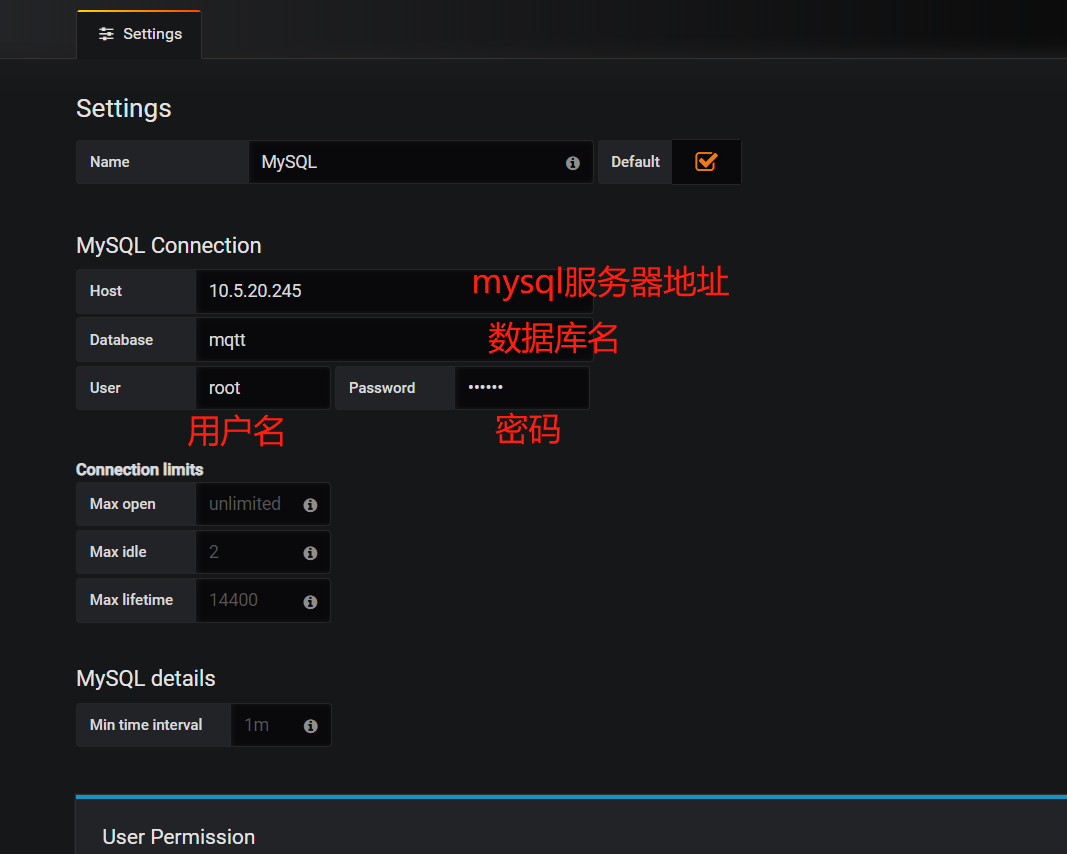

2）设置相关参数

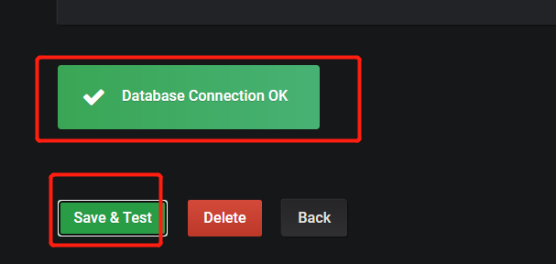

3）测试连接mysql是否可以连接

4）创建视图表格

5）编辑表格

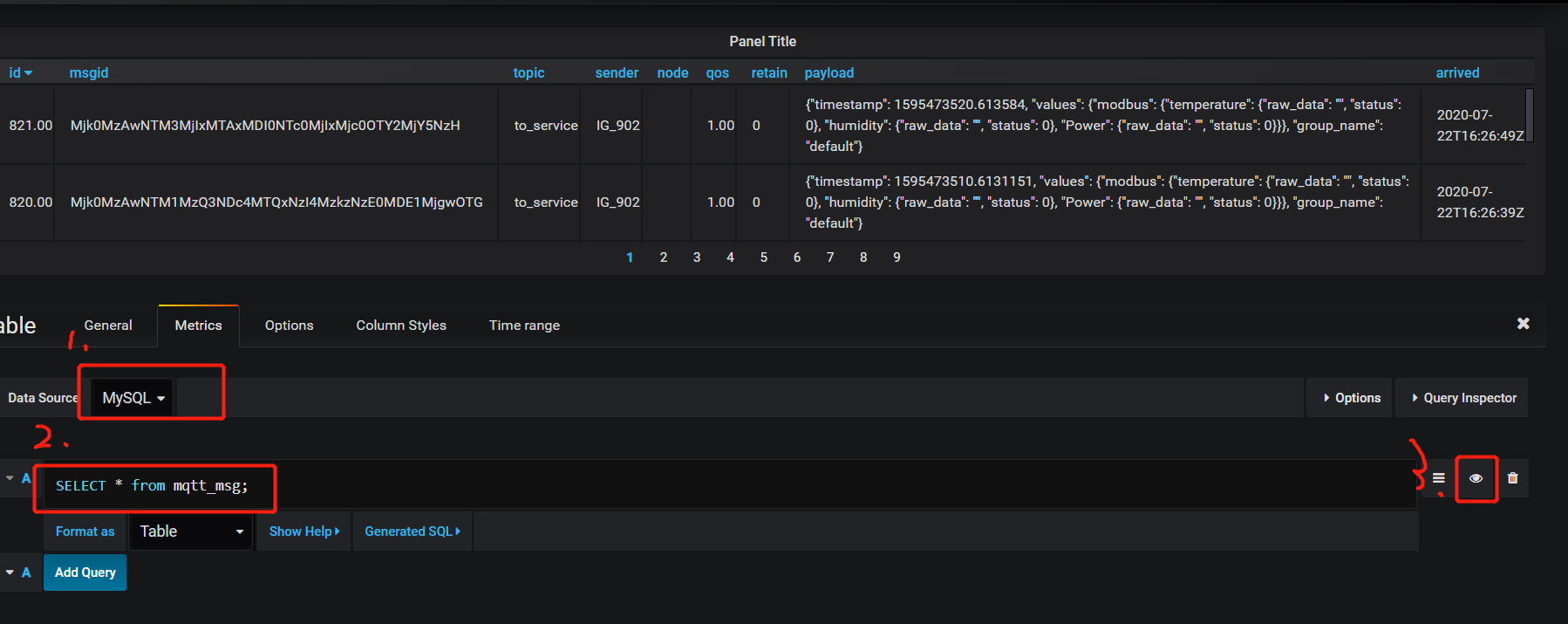

6）设置数据库及查询语句。

      8.尝试修改上传值

查看传输的数据

   9.EMQ平台下发数据到客户端

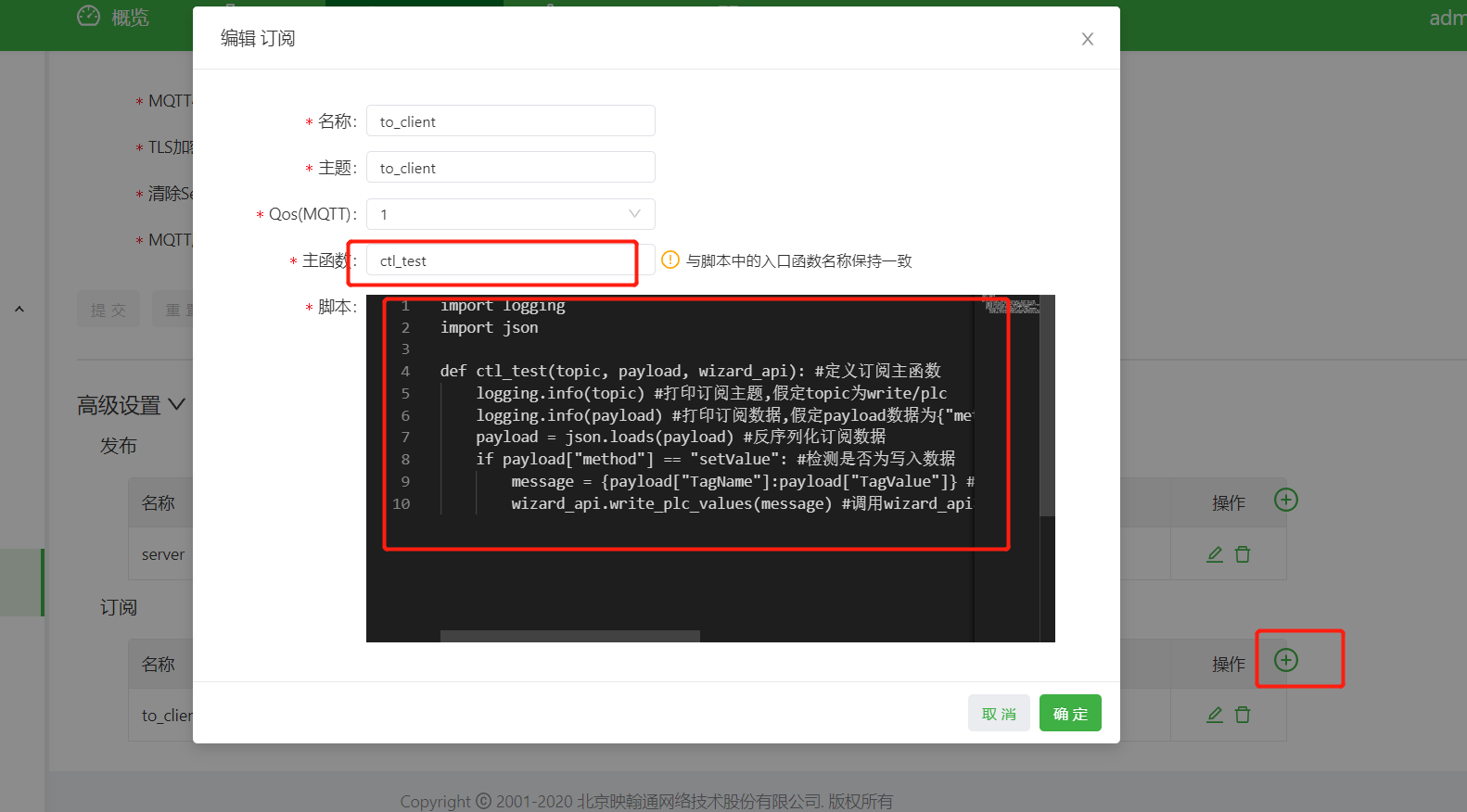

1）编辑订阅

相关程序参考http://app.ig.inhand.com.cn/

2）填写代码

import logging

import json

defctl_test(topic, payload, wizard_api): #定义订阅主函数

logging.info(topic) #打印订阅主题,假定topic为write/plc

logging.info(payload) #打印订阅数据,假定payload数据为{"method":"setValue", "TagName":"SP1", "TagValue":12.3}

payload = json.loads(payload) #反序列化订阅数据

ifpayload["method"] == "setValue": #检测是否为写入数据

message = {payload["TagName"]:payload["TagValue"]} #定义下发消息，包括下发的变量名称和变量值

wizard_api.write_plc_values(message) #调用wizard_api模块中的write_plc_values方法，将message字典中的数据下发至指定变量

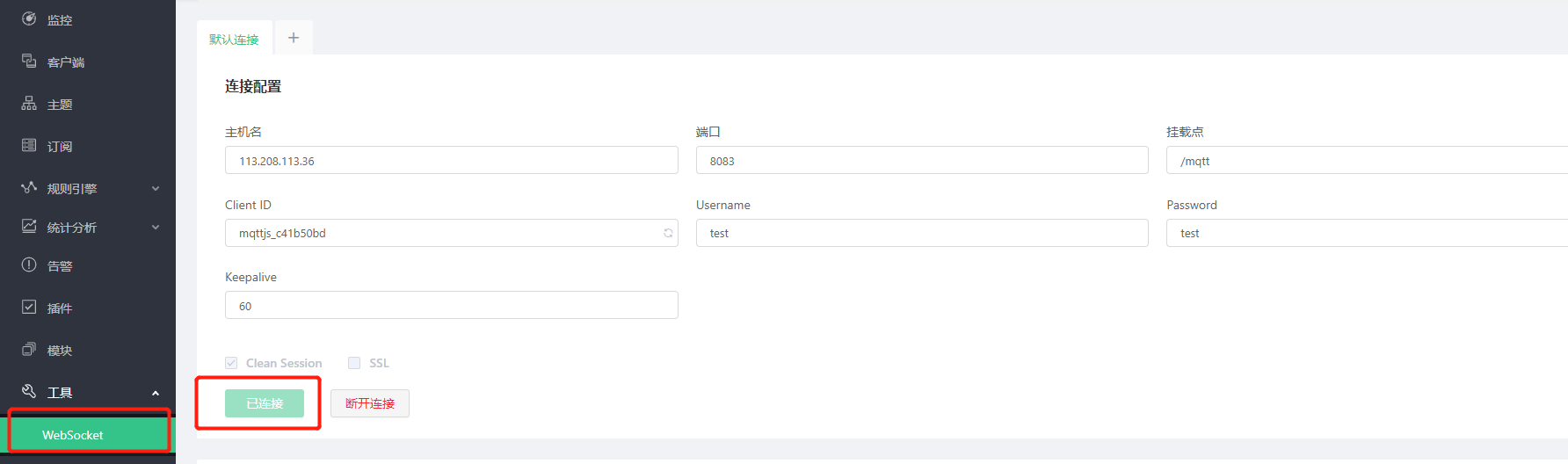

3）EMQ服务器端连接websocket

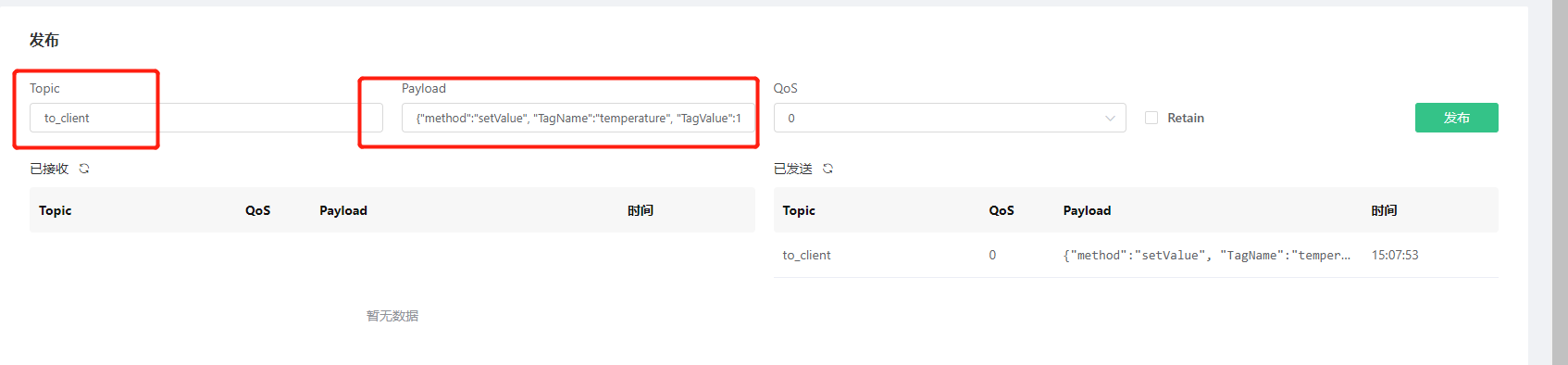

4）发布信息到客户端，填写对应客户端订阅主题，及修改字段{"method":"setValue", "TagName":"字段名", "TagValue":修改值为}此处修改客户端字段temperature修改值为12.3此处输入{"method":"setValue", "TagName":"temperature", "TagValue":12.3}  点击发布按钮

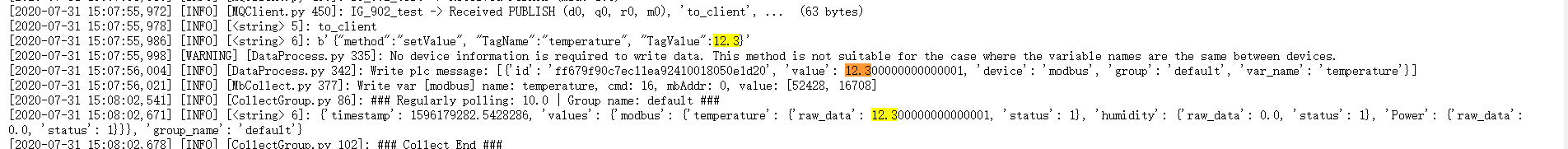

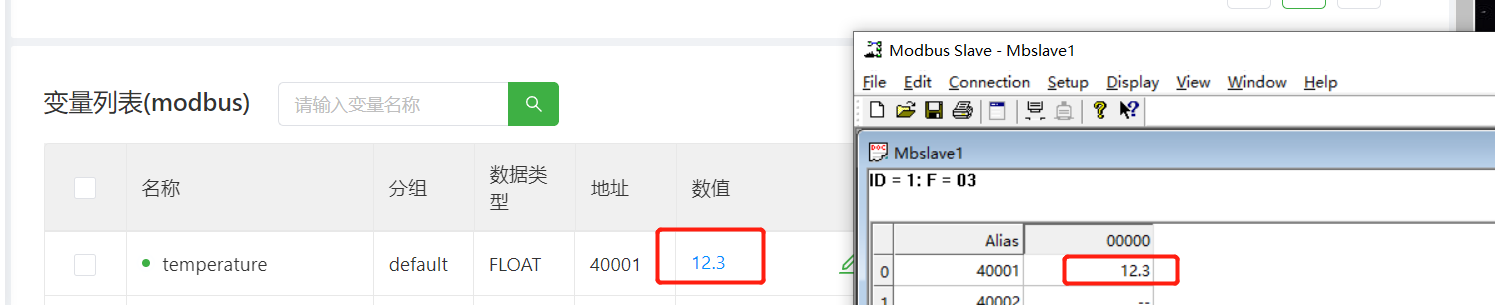

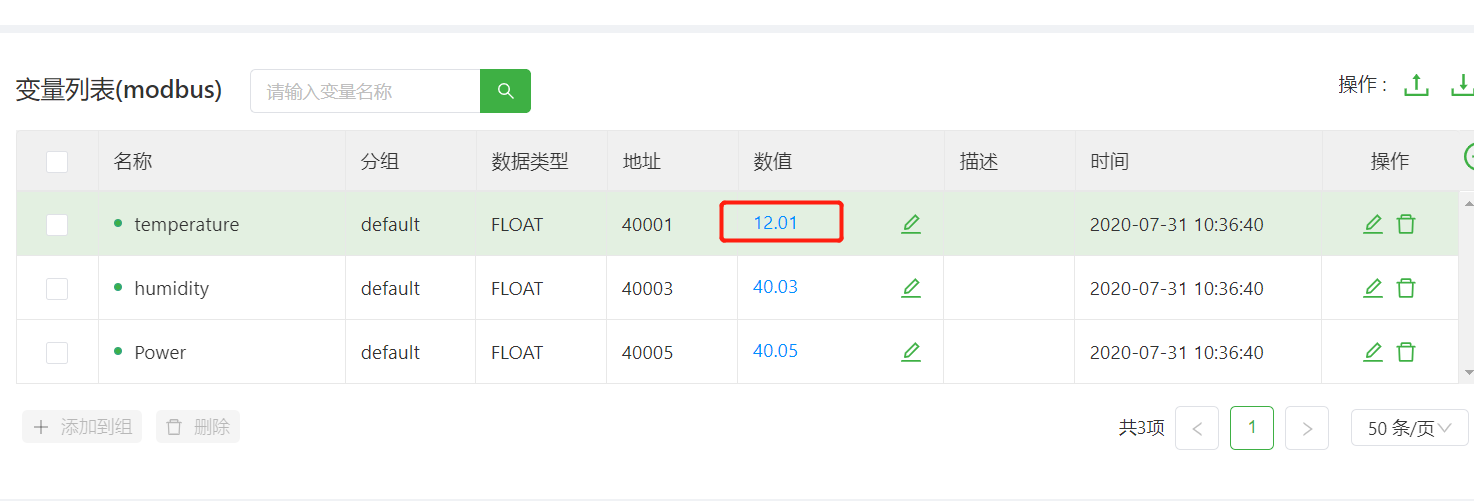

查看值是否修改（modbus中值和变量列表中值都被修改）

相关日志

扩展 python实现对数据的修改

import paho.mqtt.client as mqtt

# 连接成功回调

defon_connect(client, userdata, flags, rc):

print('Connected with result code 'str(rc))

client.subscribe('to_service')

# 消息接收回调

defon_message(client, userdata, msg):

print(msg.topic " "str(msg.payload))

client = mqtt.Client()

# 指定回调函数

client.on_connect = on_connect

client.on_message = on_message

# 建立连接

client.username_pw_set('用户名','密码')

client.connect('服务器地址', 1883, 60)

# 发布消息修改对象修改值

client.publish('to_client',payload='{"method":"setValue", "TagName":"T1", "TagValue":12}',qos=1)

client.loop_forever()

   Python paho-mqtt 模块使用   https://www.jianshu.com/p/ef546f476322

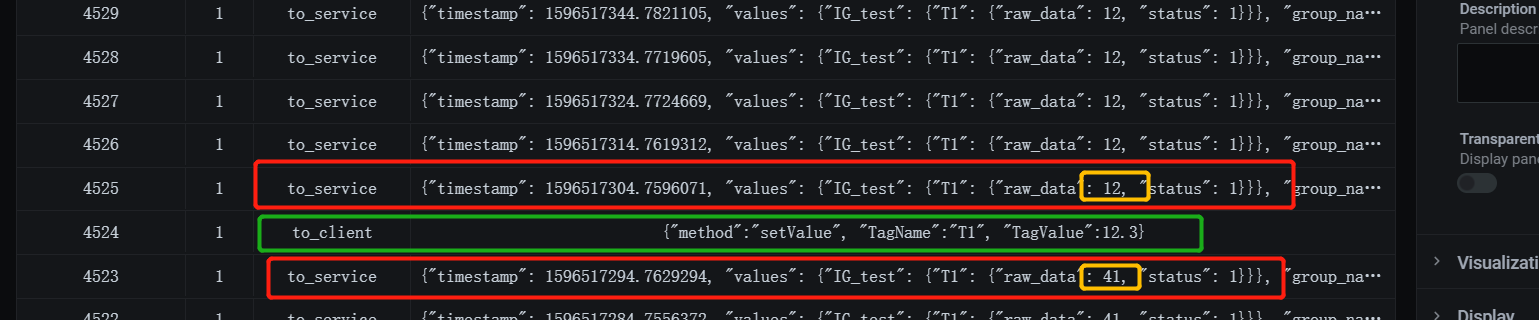

运行程序查看数据变化

其它：

相关启动命令

启动mysql：  systemctl start mysqld

启动EMQ：   ./emqx/bin/emqx start

启动grafana：service grafana-server start

如果访问服务器IP：端口无法访问的情况

1.检查服务是否开启

2.centos下防火墙开启相关接口

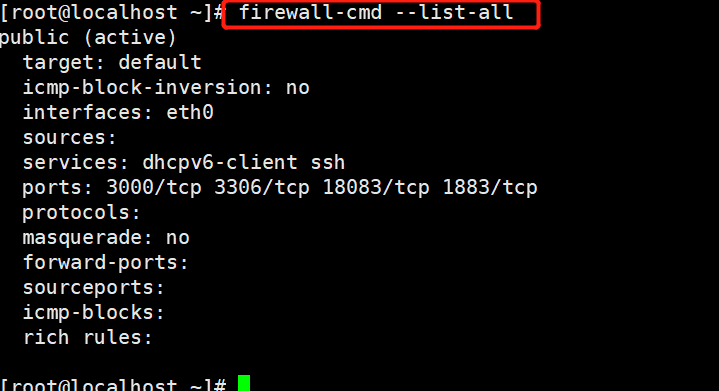

查看命令

开启相关端口例：开启tcp协议端口3306 firewall-cmd --permanent --add-port=3306/tcp
