前提:两台IR302固件版本号必须一致.

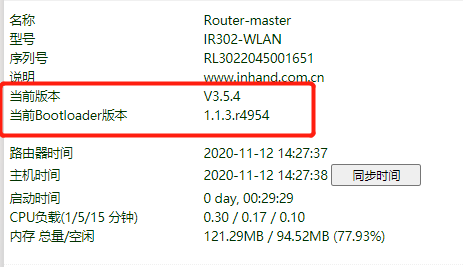

此次实验固件版本号如图:

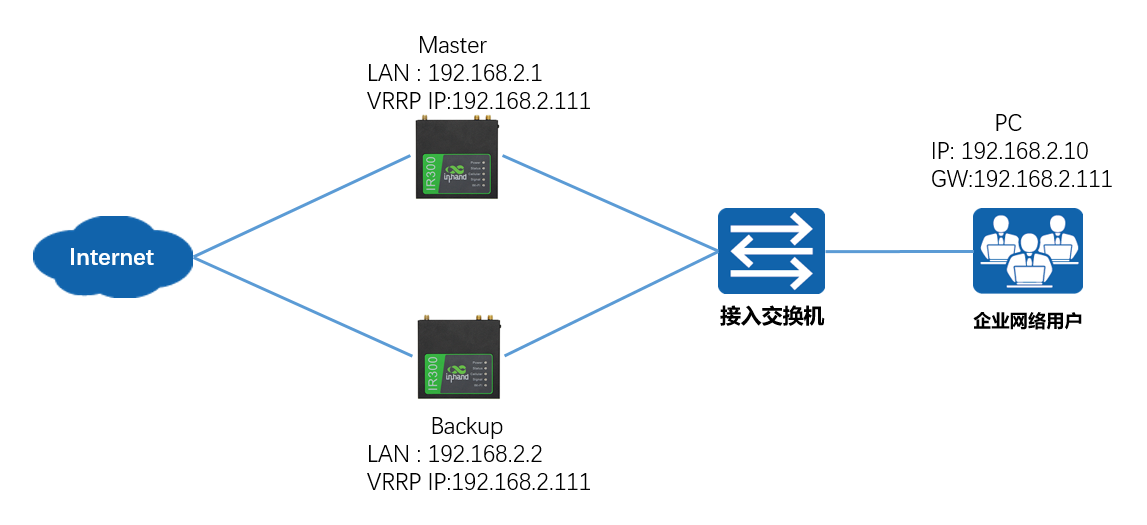

网络拓扑如下:

实验目的:当Master 设备出现故障或上行链路出现问题时,切换数据流量到Backup设备,保证业务的稳定运行。

1.配置IR设备连接无线wifi

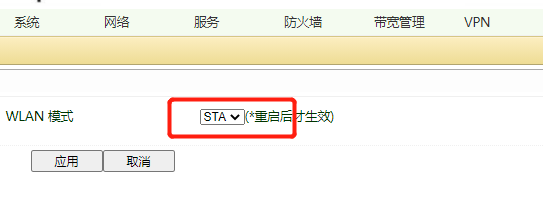

1）登录设备的web管理界面，选择“网络”->"WLAN模式切换",选择"STA"",点击应用。

2）选择“系统”->"重启系统"。

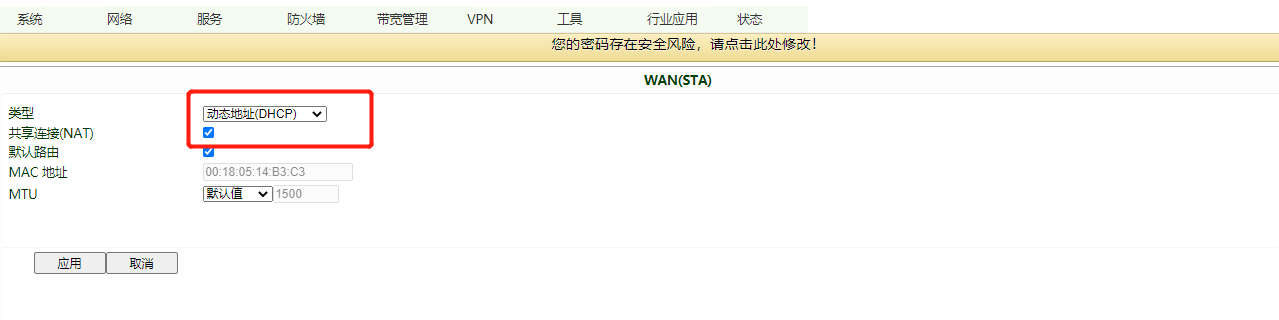

3）重启系统后进入web管理界面，选择"网络"->"WAN(STA)"->类型选择"动态DHCP",点击"应用"。

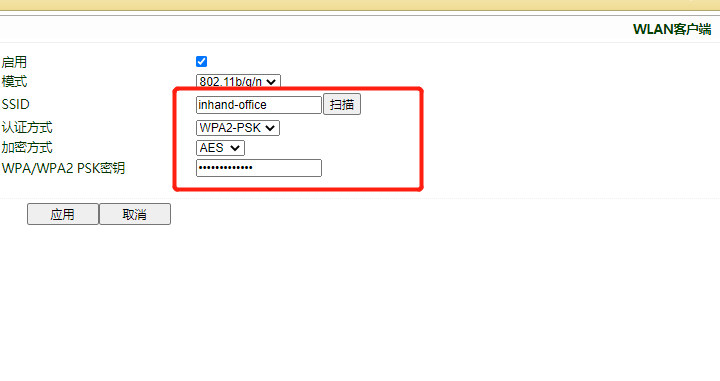

4）选择“网络”-> "WLAN客户端",扫描无线选择相应的无线名称,点击"应用"。

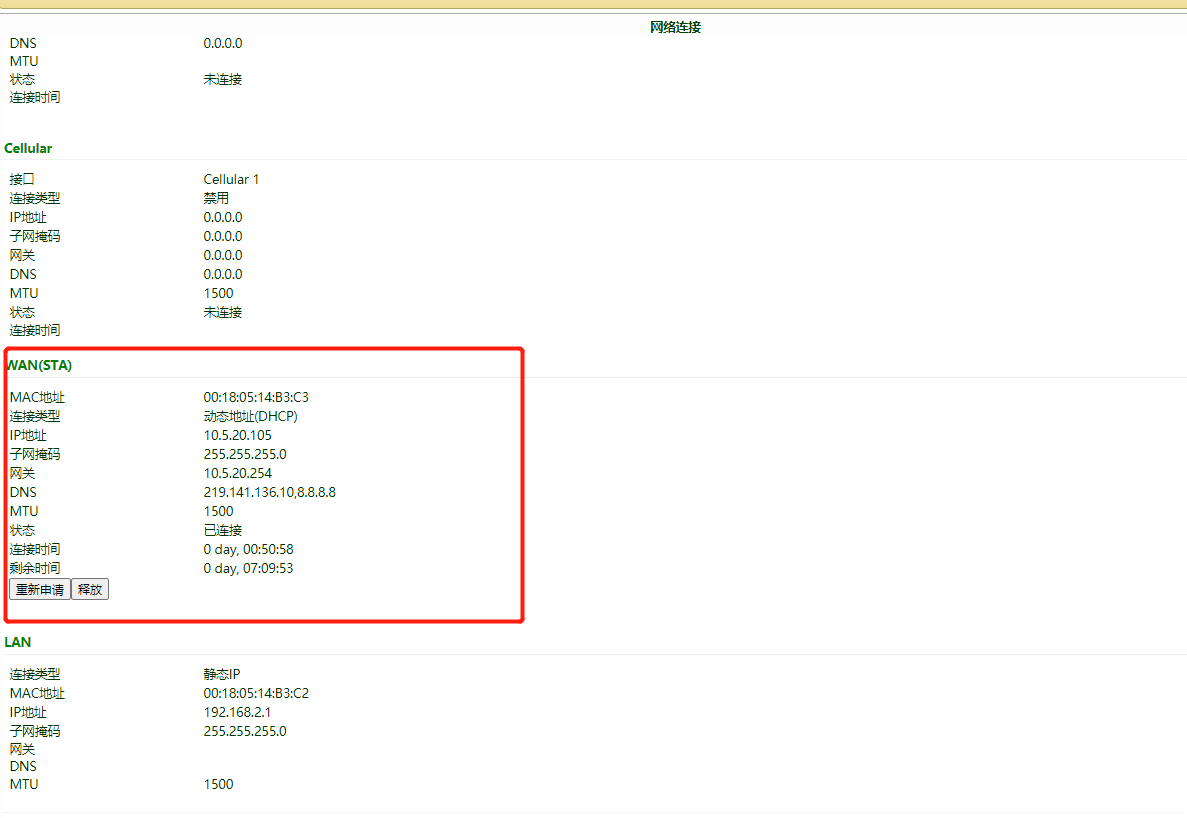

5）查看网络连接，选择“状态”->"连接状态”，查看“WAN（STA）”。

2.配置LAN口地址防止IP地址冲突，Master LAN口设置IP为192.168.2.1，Backup LAN口地址设置为192.168.2.2。

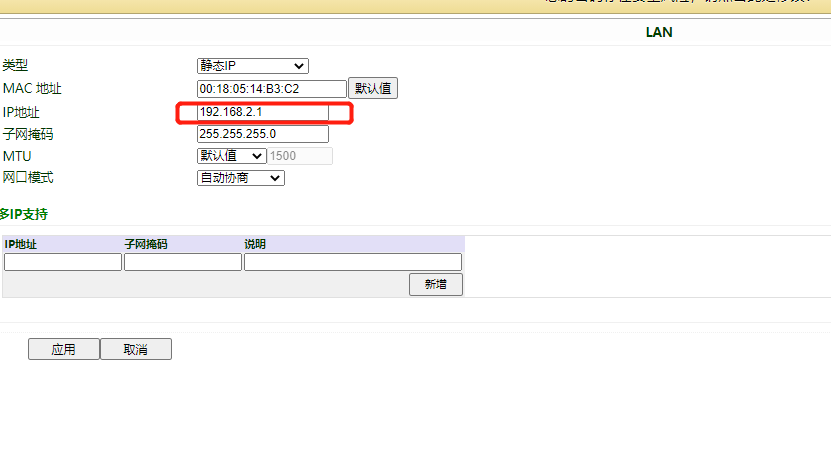

）选择“网络”->“LAN”，设置“IP地址”，点击“应用”。

注：Backup设置同Master，先连接无线，后修改LAN口地址为192.168.2.2。

3.配置VRRP

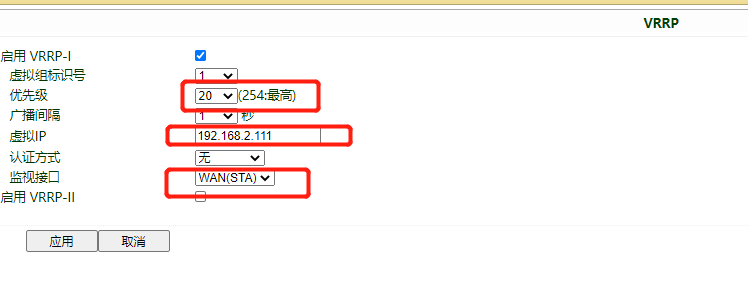

1)选择“网络”->"VRRP",Master设备配置如下.。

注：优先级设置越大，成为Master的几率越高。

由于上行链路采用无线网络，因此此处监视接口为wan（sta），需根据应用场景选择对应接口。

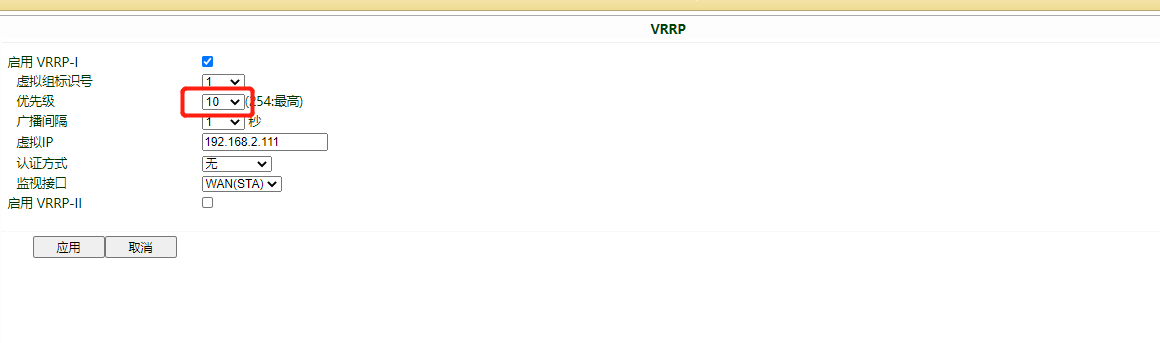

Backup设备配置如下：

4.配置pc端网关为虚拟IP 192.168.2.111，模拟Master设备上行链路故障（设备断开wifi），客户端测试数据通讯。

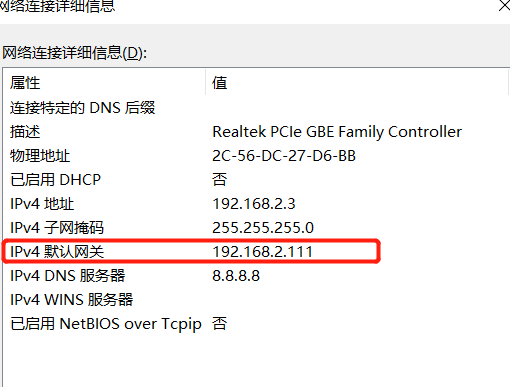

1）PC端设置

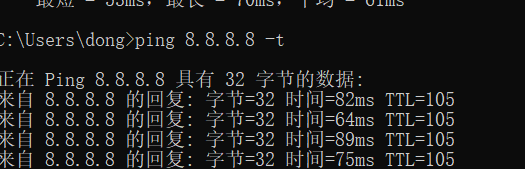

2）PC端测试网络连通。

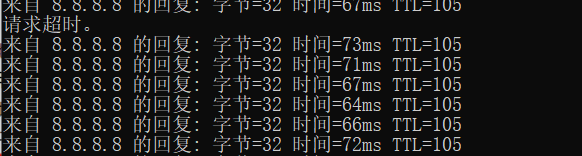

3）模拟故障发生（断开Master 的wifi连接），测试网络。
