在工业自动化现场，RS-485 总线几乎是"标配"通信方式——PLC、变频器、仪表、传感器，大量设备通过 485 总线组网通信。但在实际项目中，通信不稳定、数据丢帧、设备掉线是工程师最头疼的问题之一。

很多时候，问题的根源就一个字：干扰。

工业现场的电磁环境极其复杂，变频器、电机、电焊机、大功率接触器等设备产生的干扰无处不在。如果布线不规范、防护不到位，RS-485 通信就像在暴风雨中打电话——信号被淹没在噪声里。

本文将系统梳理工业现场 RS-485 总线通信的干扰来源，并给出经过工程验证的防护方案，帮你在项目中彻底解决通信干扰问题。

一、RS-485 为什么容易受干扰？

RS-485 采用差分信号传输，理论上抗共模干扰能力很强（共模抑制比可达 -7dB 以上）。但"理论上强"不代表"现场一定稳"，原因有三：

1. 差分信号的优势有前提条件

差分信号能抑制共模干扰，但前提是干扰以共模方式同时作用在 A、B 两线上。如果干扰以差模方式耦合（比如线间串扰），差分信号就无能为力了。

2. 通信速率越高，越敏感

RS-485 标准速率 9600bps、19200bps 在大多数场景下比较稳定，但当速率提升到 115200bps 甚至更高时，信号上升沿变陡，对阻抗匹配、布线规范的要求急剧提高。

3. 工业现场干扰源太多太杂

工厂里的电磁干扰不是单一来源，而是多类干扰叠加作用。一个车间里可能同时有变频器、电焊机、大电机启停、继电器切换，每种干扰的频率、强度、作用路径都不同。

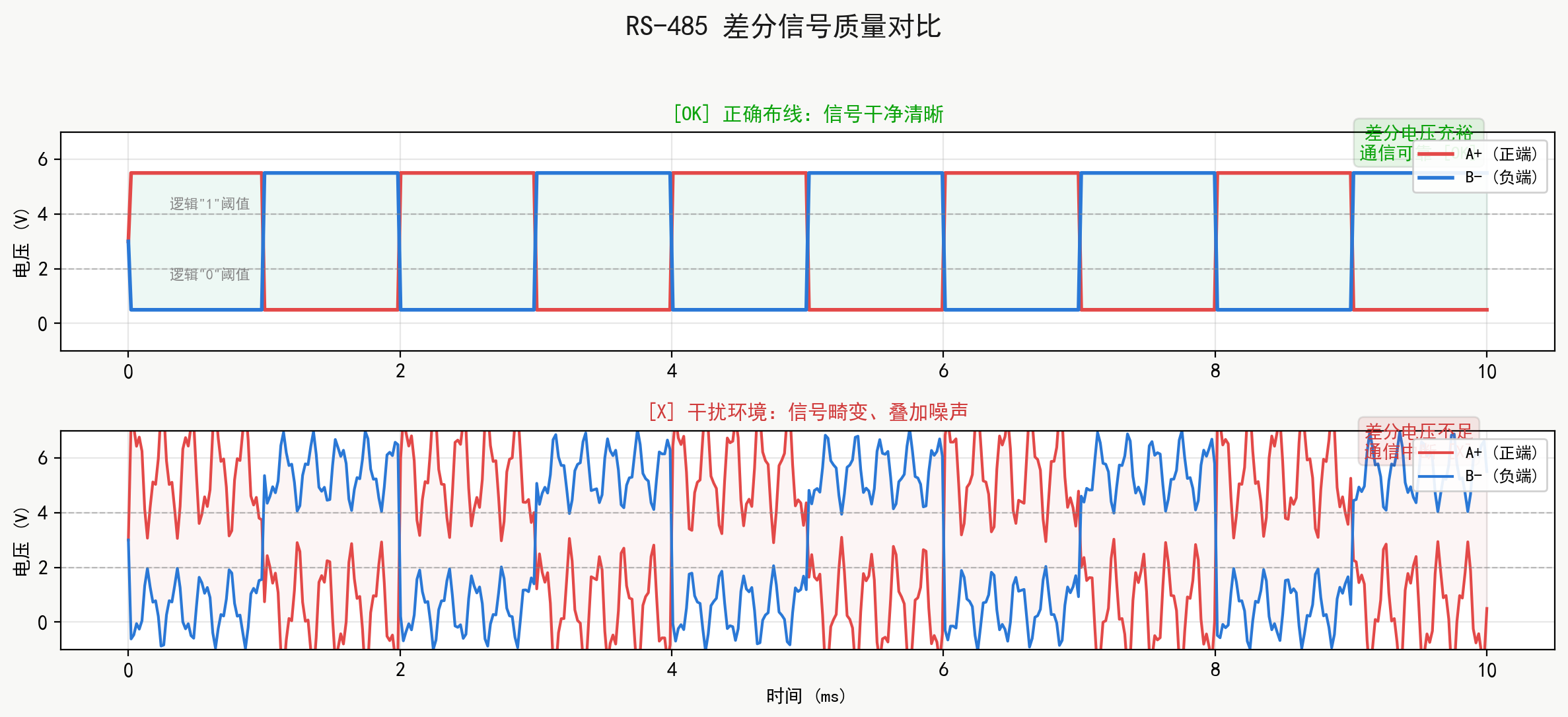

上图清晰展示了干扰对信号质量的影响：正确布线时差分信号清晰、阈值裕量充足；干扰环境下信号严重畸变，差分电压不足以维持正常通信。

二、工业现场 RS-485 干扰的五大来源

综合大量工业现场经验，RS-485 通信干扰主要来自以下五大类：

1. 电磁干扰（EMI）—— 最常见、最猛烈

这是工业现场 485 通信故障的第一大杀手。

电磁干扰主要来自大功率电气设备的启停和运行：

• 变频器：变频器是最大的 EMI 源。IGBT 高频开关产生的谐波通过空间辐射和电缆传导耦合到 485 线路上，频率范围从几 kHz 到几十 MHz。特别是变频器输出侧（电机侧），dv/dt 可达数千 V/us，产生的干扰能量极大。

• 大功率电机启停：电机启动瞬间电流可达额定电流的 5-7 倍，产生的电磁脉冲通过空间和地线传导干扰 485 通信。

• 接触器/继电器动作：触点断开瞬间产生的电弧和高频振荡，是典型的脉冲干扰源。一个 100A 接触器断开时，产生的干扰脉冲可以影响数米范围内的通信线缆。

• 电焊机：焊接电弧产生的宽频带噪声，从工频到数百 MHz，是极端恶劣的电磁干扰源。

2. 静电放电干扰（ESD）

在干燥环境中，设备外壳和人体容易积累静电。当静电放电发生时，瞬间产生的高压脉冲（可达数千伏）可以通过空间耦合或直接传导侵入 485 通信线路。

典型场景：

• 干燥季节，维护人员触摸设备通信接口
• 传送带上塑料/化纤制品摩擦带电后靠近通信线缆
• 设备金属外壳未可靠接地，静电无法泄放

3. 接地干扰 —— 最容易被忽视的隐患

很多 485 通信问题，查来查去最后发现是接地问题。

• 地环路电流：当多个设备分别接地，且各接地点之间存在电位差时，地线中会形成环路电流。这个电流流过 485 线缆的屏蔽层或信号地线，直接干扰通信信号。

• 多点接地电位差：大型工厂中，不同区域的接地电阻不同，接地电位可能存在几伏甚至十几伏的差异。这些差异通过 485 信号地线传导，造成共模电压超标。

• 接地线过长/阻抗大：接地线越长，高频阻抗越大，高频干扰电流无法有效泄放，反而在接地线上形成辐射。

4. 线缆相关干扰

• 线间串扰：多对信号线平行敷设时，相邻线对之间的电磁耦合会产生串扰。特别是高频信号对低频信号的干扰，以及强信号对弱信号的干扰。

• 阻抗不匹配导致的信号反射：当信号传输到线缆末端，如果阻抗不连续（如没有终端电阻、线缆特性阻抗不一致），信号会发生反射，与原信号叠加造成波形畸变。

• 布线不规范：走线过长、弯折过多、与干扰源距离太近等，都会增加干扰耦合的概率。

5. 电源干扰

• 电源纹波和毛刺：开关电源的输出纹波、电网中的谐波和瞬态脉冲，会通过电源线传导到 485 接口芯片的供电引脚，影响芯片正常工作。

• 电源跌落和浪涌：大型设备启停导致电网电压波动，严重时造成 485 芯片工作不稳定甚至损坏。

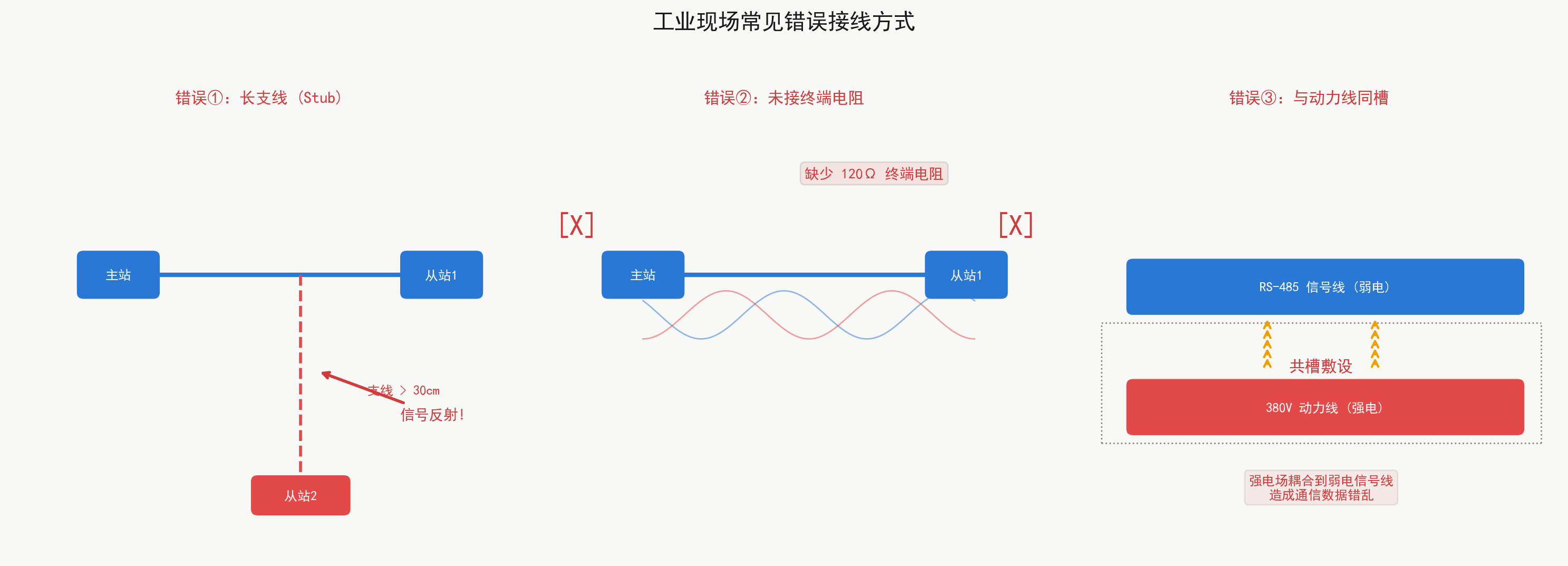

三、工业现场常见错误接线方式

在排查 485 通信故障时，以上三种错误接线是最常见的"罪魁祸首"：

错误 1：长支线（Stub）

从总线上引出一段很长的支线连接设备，这种接法在高频信号下会产生严重的反射。支线越长，反射越严重，通信越不稳定。支线长度必须控制在 30cm 以内。

错误 2：未接终端电阻

RS-485 总线首尾两端必须各接一个 120Ω 终端电阻，与线缆的特性阻抗匹配。没有终端电阻，信号到达线缆末端会发生全反射，反射信号与原信号叠加，造成通信数据错乱。

错误 3：信号线与动力线同槽敷设

将 RS-485 信号线和 380V/220V 动力线放在同一个线槽或管道中，强电场直接耦合到弱信号线上，造成严重的电磁干扰。信号线与动力线的间距必须保持 30cm 以上。

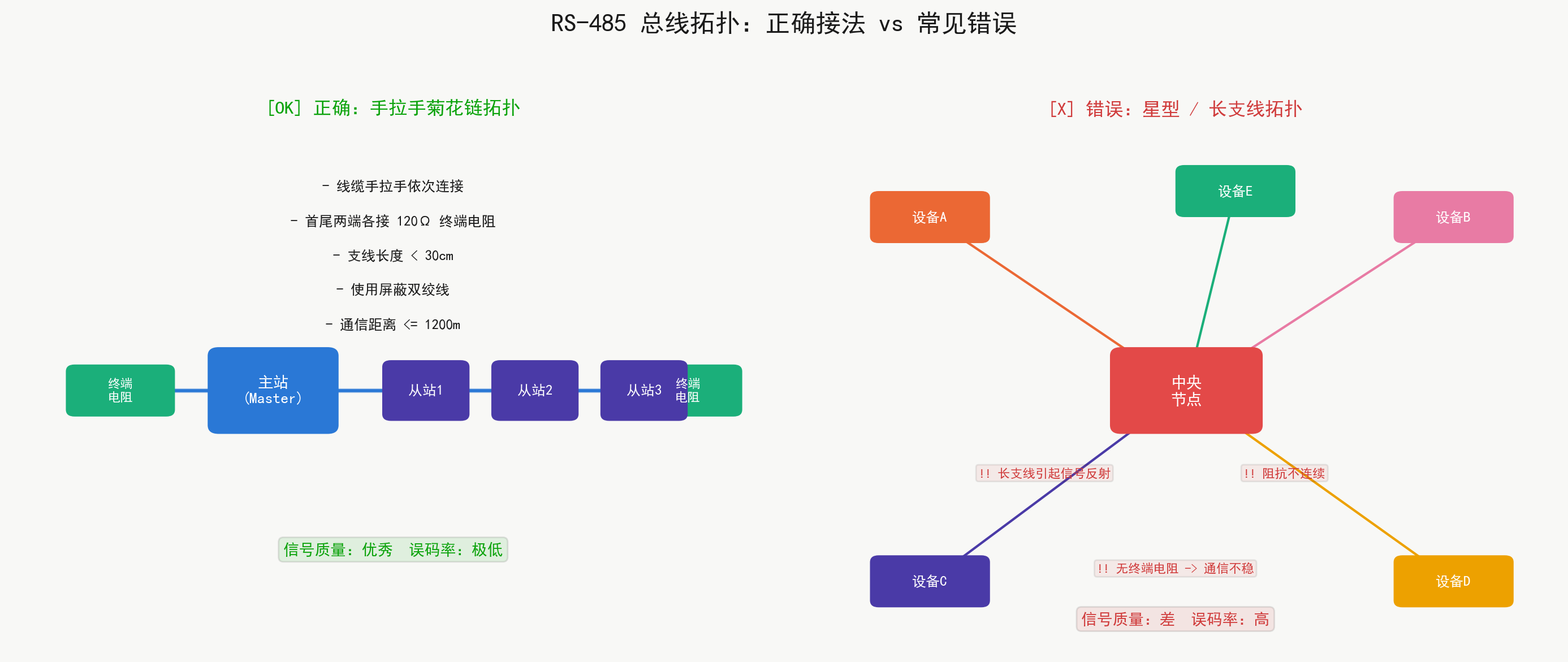

四、RS-485 总线的正确拓扑

RS-485 推荐使用手拉手（菊花链）拓扑：

• 线缆从一个设备依次连接到下一个设备，像链条一样串联
• 总线首尾两端各接一个 120Ω 终端电阻
• 每个设备到主干线的支线长度 < 30cm
• 使用屏蔽双绞线（STP）
• 通信距离控制在 1200m 以内（9600bps 时）

严禁使用星型拓扑——从一个中心节点向多个设备放射状接线，这种方式会造成严重的阻抗不连续和信号反射。

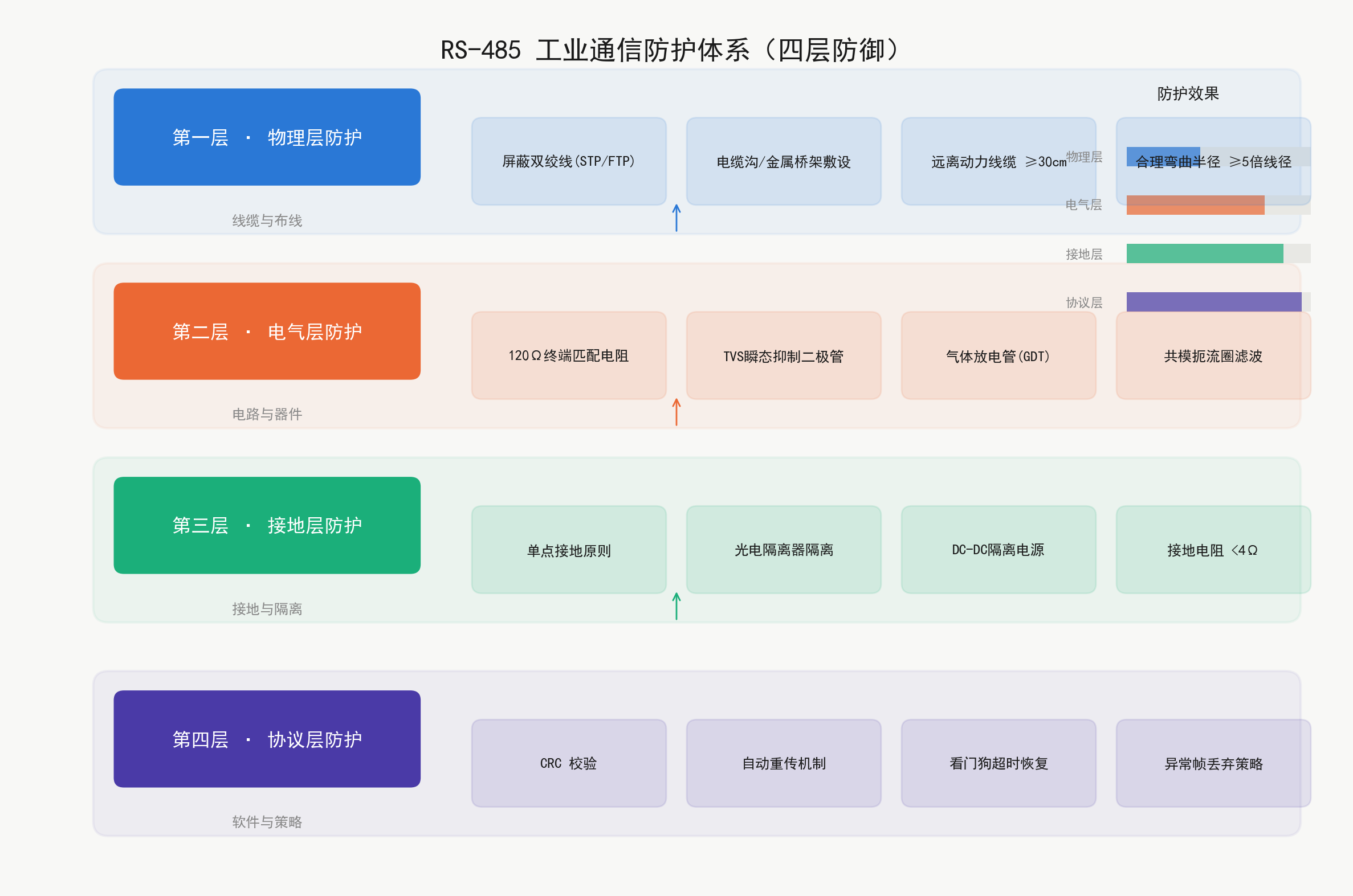

五、四层防护体系：从物理层到协议层

解决 RS-485 通信干扰，不能只靠单一措施，需要建立多层次的防护体系。

第一层：物理层防护 —— 线缆与布线

这是最基础也最重要的一层。

（1）选择正确的线缆

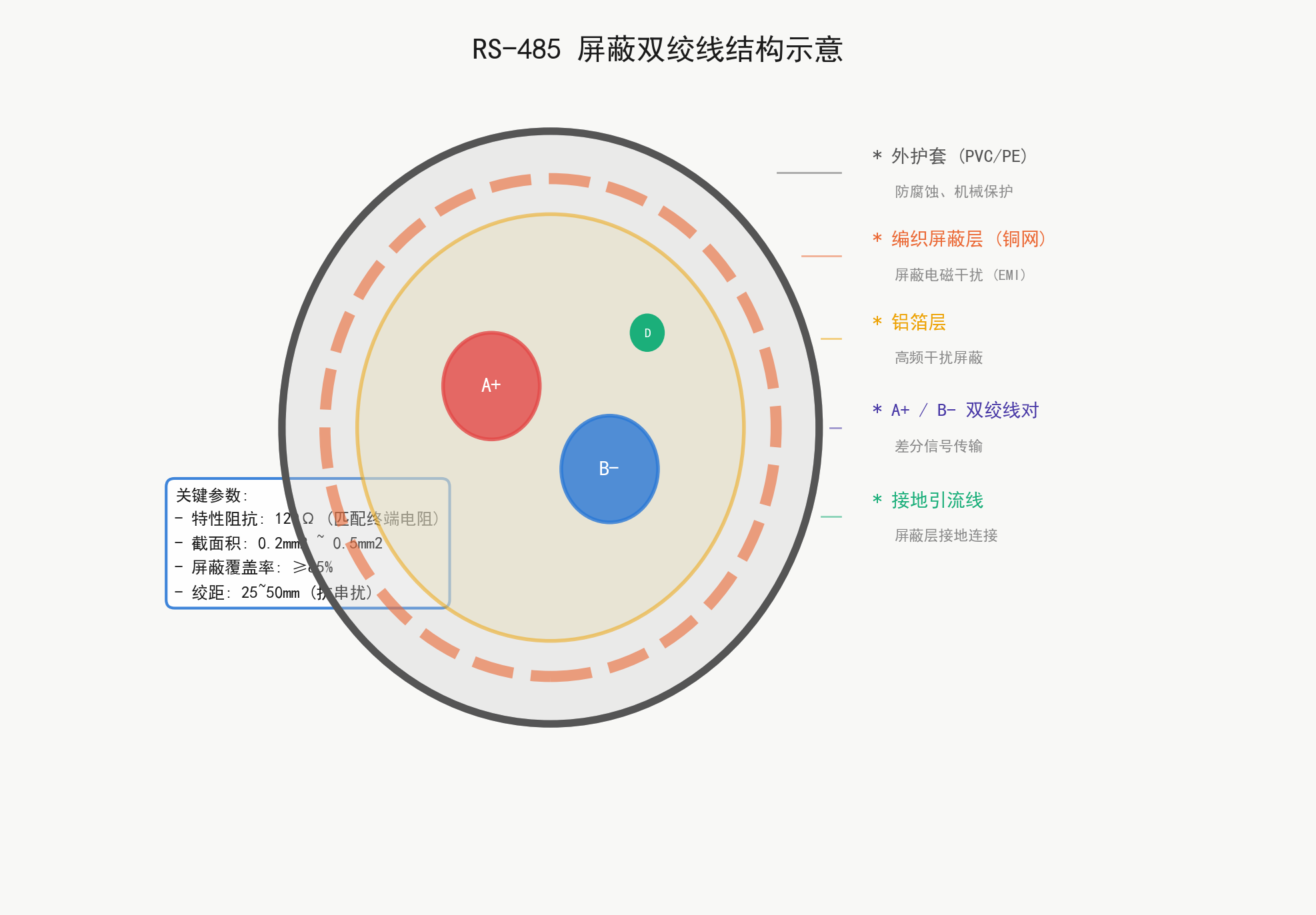

RS-485 推荐使用屏蔽双绞线（STP），其结构从外到内依次为：

• 外护套（PVC/PE）：防腐蚀、防机械损伤
• 编织屏蔽层（铜网）：屏蔽低频电磁干扰，屏蔽覆盖率应 >= 85%
• 铝箔层：屏蔽高频干扰
• A+/B- 双绞线对：差分信号传输，绞距 25-50mm 可有效抑制串扰
• 接地引流线：连接屏蔽层与接地系统

关键参数：

• 特性阻抗：120Ω（与终端电阻匹配）
• 截面积：0.2-0.5mm²（根据通信距离和设备数量选择）
• 屏蔽覆盖率：>= 85%

（2）规范布线路径

• RS-485 信号线必须与动力线、变频器输出线保持 30cm 以上间距
• 如必须交叉，应垂直交叉，不要平行敷设
• 优先走电缆沟、金属桥架，金属槽体本身就有屏蔽作用
• 线缆弯曲半径 >= 5 倍线径，避免急弯造成阻抗突变
• 远离大功率电机、变压器、变频器等强干扰源

第二层：电气层防护 —— 电路与器件

（1）终端匹配电阻

在 RS-485 总线的首尾两端各接一个 120Ω 终端电阻，与线缆特性阻抗匹配，消除信号反射。

注意：终端电阻不是越多越好！只在总线两端各接一个。中间设备不要接终端电阻，否则会降低信号幅度。

（2）TVS 瞬态抑制二极管

在 485 接口芯片的 A、B 线与地之间各接一个 TVS 二极管，当线路上出现瞬态高压（如雷击浪涌、静电放电）时，TVS 管迅速导通，将电压钳位在安全范围内，保护接口芯片。

（3）气体放电管（GDT）

对于室外或雷电风险较高的场景，在 TVS 前级再加一级气体放电管，形成"粗保护+精保护"的两级防护。GDT 吸收大能量，TVS 精细钳位。

（4）共模扼流圈

在 485 信号线上串联共模扼流圈，对差模信号（有用的通信信号）阻抗很低，对共模干扰信号阻抗很高，有效抑制共模噪声。

第三层：接地层防护 —— 接地与隔离

（1）单点接地原则

RS-485 总线系统应采用单点接地，即整条总线只在一个点（通常是主站端）接地。避免多点接地形成地环路。

（2）光电隔离

在 485 接口与主控芯片之间加装光电隔离器，实现电气隔离。这样即使两个设备之间存在地电位差，也不会通过信号线形成环路电流。

推荐使用带隔离的 RS-485 收发模块（如隔离型 MAX14878），集成隔离电源和信号隔离，使用更方便。

（3）DC-DC 隔离电源

为隔离侧的 485 芯片提供独立的隔离电源，彻底切断电源回路上的干扰传导路径。

（4）接地电阻控制

接地电阻应控制在 4Ω 以下，确保干扰电流能快速泄放。对于高要求场景，接地电阻应 < 1Ω。

第四层：协议层防护 —— 软件与策略

硬件防护再好，也不能 100% 消除干扰，还需要在软件层面做"最后一道防线"：

（1）CRC 校验

在通信协议中加入 CRC-16 或 CRC-32 校验码。接收端计算收到数据的 CRC 值，与帧中携带的 CRC 值对比，不一致则丢弃该帧。

（2）自动重传机制

当检测到通信超时或 CRC 校验失败时，自动重发请求。合理设置重试次数（通常 3-5 次）和重试间隔（100-500ms）。

（3）看门狗超时恢复

当通信长时间中断时，看门狗触发系统复位或切换到备用通信路径，避免设备"假死"。

（4）异常帧丢弃策略

对接收到的数据帧进行完整性检查：帧头是否正确、长度是否合理、数据是否在有效范围内。不符合规则的帧直接丢弃，不进入业务处理流程。

六、快速排查清单

当遇到 RS-485 通信故障时，按以下顺序排查：

七、总结

工业现场 RS-485 通信干扰是一个系统性问题，不存在"一招鲜"的解决方案。有效的防护需要从四个层面同时入手：

1. 物理层：选对线缆、规范布线，从源头减少干扰耦合
2. 电气层：终端电阻、TVS、共模扼流圈，过滤线路上的干扰
3. 接地层：单点接地、光电隔离，切断干扰传导路径
4. 协议层：CRC 校验、自动重传，确保数据最终正确

一个经验法则：80% 的通信干扰问题可以通过规范布线解决。 先把线缆选对、路径走好、间距拉开，再配合电气防护和接地处理，最后用软件兜底。层层防护，才能在恶劣的工业环境中实现稳定可靠的 RS-485 通信。
