请问下您使用的控制器的型号，使用的协议，点表是怎样的，控制器参数和测点如何设置的 ？

您也可以参考下述步骤自行排查

1、检查控制器配置

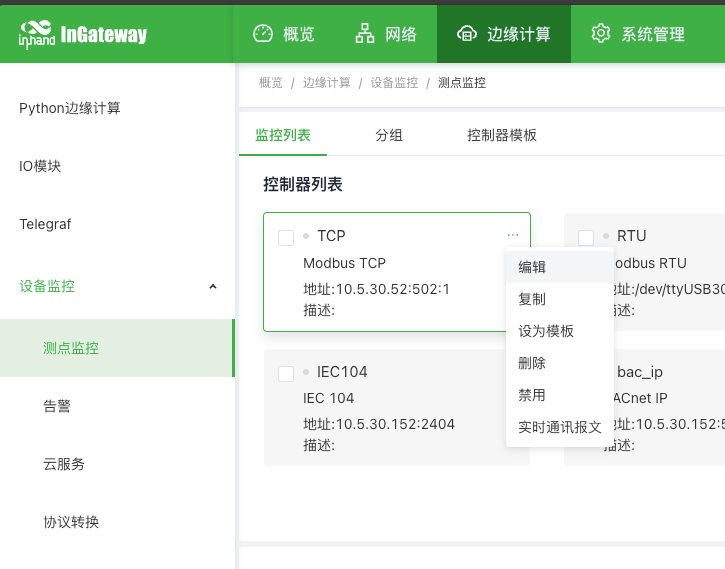

在 DSA 的“测点监控 / 监控列表”页面，编辑控制器，检查控制器配置是否与现场设备完全一致

1）协议是否选对

• 现场是 Modbus TCP，就选 Modbus TCP；
• 现场是 Modbus RTU，就选 Modbus RTU；
• S7、BACnet 等同理，确保协议与 PLC 一致。

2）TCP 场景（如 Modbus TCP）：
按 DSA 快速入门中的示例，控制器参数至少包括：名称、协议、IP 地址、端口号、从站地址等。

• IP 地址：填写 PLC/模拟器所在的真实 IP；
• 端口号：和 PLC/模拟器监听端口一致（示例默认 502）；
• 从站地址：和 PLC/模拟器中配置的一致（示例默认 1）。

3）串口场景（如 Modbus RTU / 自定义串口协议）：

• 先确认 IG502 → PLC 的接线：RS-485 A/B 对应 1A/1B（或 2A/2B）接线正确，参考 IG 系列快速使用手册中 IG502 串口接线示意。
• 控制器中串口参数（波特率、数据位、校验位、停止位）必须和 PLC 完全一致。
• 从站地址必须与 PLC 配置一致。

4）轮询周期 / 超时时间

• 控制器的轮询周期设置合理（例如 1–10 秒），不要设置得过长导致你误以为“没在采”。
• 高级设置里超时时间、重试次数保持默认或按现场网络质量适当调整。

2、检查测点配置是否正确

1）测点参数是否与设备寄存器对应
在 DSA 中，测点至少需要配置：测点名称、地址、数据类型等。

• 地址：确认是否有 0/1 偏移（有些 PLC 用 40001/400001 与 0/1 起始地址对应）；
• 功能码（保持寄存器/线圈/输入寄存器）要和寄存器类型对应；
• 数据类型（Unsigned/Float/32bit 等）要和 PLC 实际寄存器格式匹配，否则即便连上也会读出异常值。

2）控制器仍显示“断开连接”的典型原因

• 创建控制器时，IP 地址、端口号和从站地址是否正确；
• IG502 是否能访问到模拟器/PLC 所在 IP 地址及端口号（网络层面是否可达）。

3、基本联通信检测

1）网络连通性（以太网 / Modbus TCP）

• 在 IG 网关的“系统管理 → 工具”里用 Ping 工具检查：IG502 是否能 ping 通 PLC/模拟器 IP。
• 如仍有问题，可以在同一页面使用抓包工具抓取南向接口的通讯报文，看是否有 TCP 建连/Modbus 请求和响应。

2）串口连通性（Modbus RTU 等）

• 再次确认 A/B 线是否接反、屏蔽层接地是否合理；
• 若 PLC 支持，用上位机串口调试工具直接接 PLC 验证通讯是否正常，排除现场侧问题。

4、查看DSA实时报文和日志

1）实时报文查看

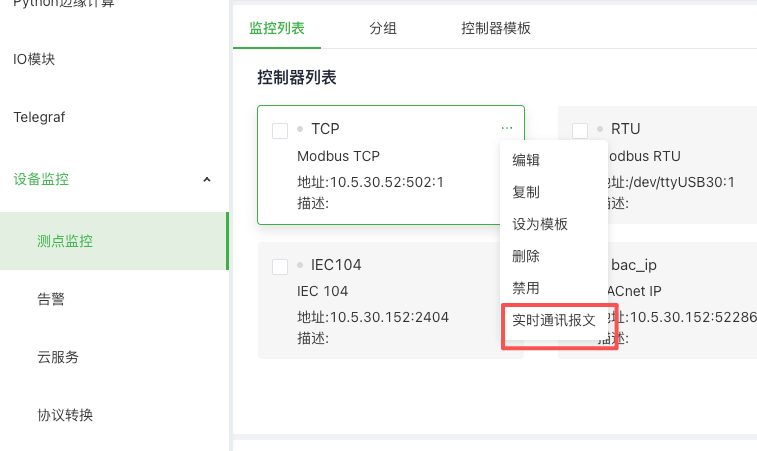

• DSA 支持在线查看、下载南向控制器的实时通讯报文，方便定位是“发不出去”还是“有请求无响应”。

2）DSA 日志

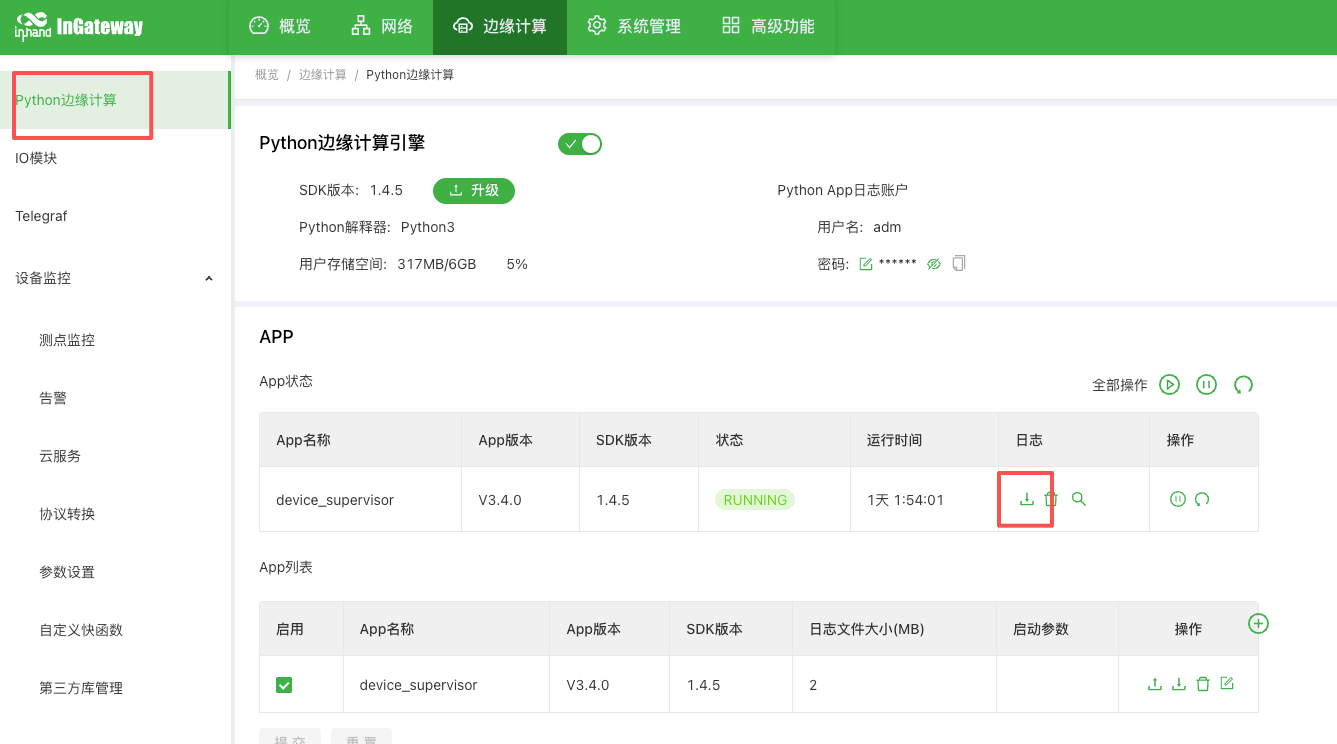

• 在 DSA 管理页面可以设置日志等级并查看/下载 DSA 运行日志。日志等级从 ERROR、WARN、INFO 到 DEBUG 递增。
• 建议临时将等级调到 DEBUG，重启 DSA，观察是否有“连接失败、超时、地址错误”等报错信息
