IR900路由器GRE测试流程
-
-
Sol.Sun This guy is lazy,Introduction has not been set
0 People liked this article · 4648 views
一．基本拓扑图如下：
拓扑图设备说明：R1代表一台IR915L,R2代表另一台IR915L。这两台4G路由器通过联通4GVPDN网络拨号上网。首先正确填写拨号参数，包括ＡＰＮ，拨号号码，用户名和密码。
说明：由于172网段的两台路由器在专网中无法实现PC之间的通信。所以我们采取了GRE通道的方法实现两个不同网段的通信问题。
R1配置：

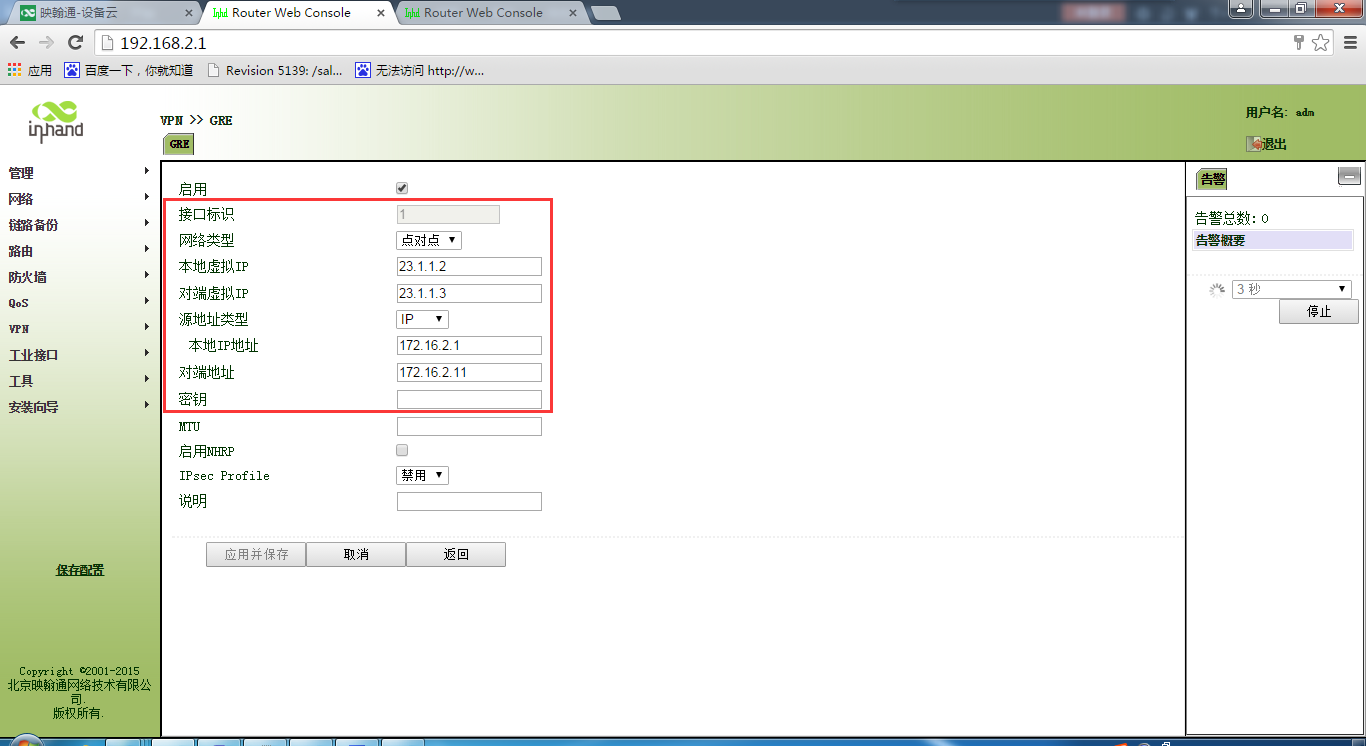

关于R1配置其中需要注意的有 本端的虚拟地址23.1.1.2 和对端的虚拟地址 23.1.1.3
本端的IP地址172.16.2.1和对端IP地址172.16.2.11。

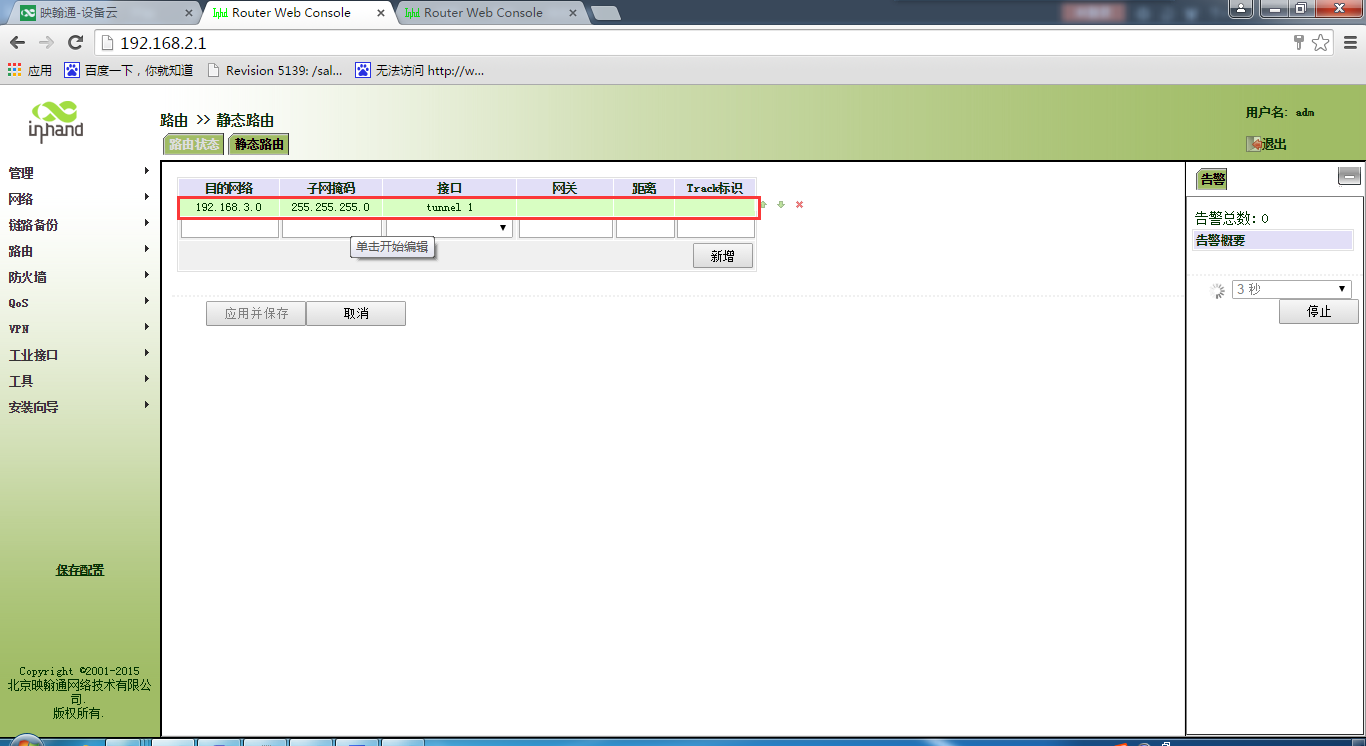

注意要配置一条静态路由去往192.168.3.0网段的从tunnel1（虚拟口）出。
R2配置：

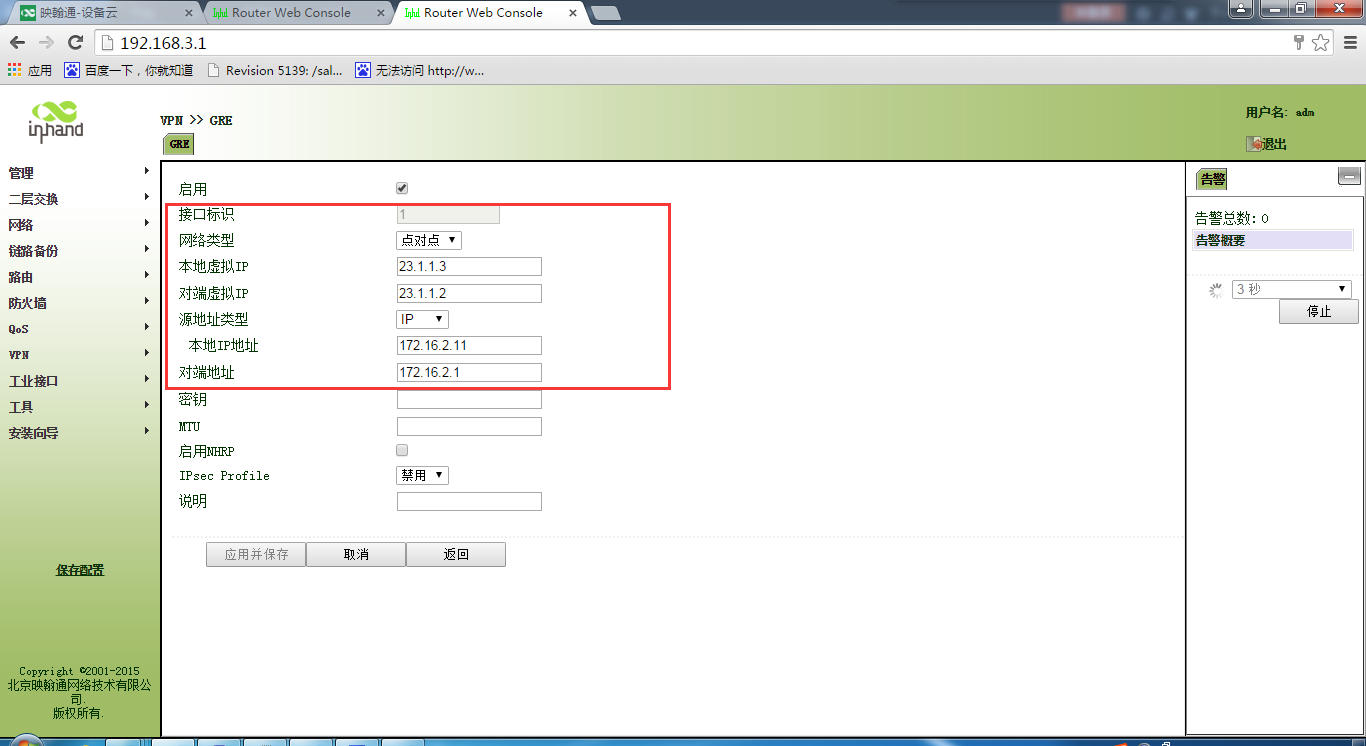

这里需要注意的还是地址，这里的地址和上边的是相反的！

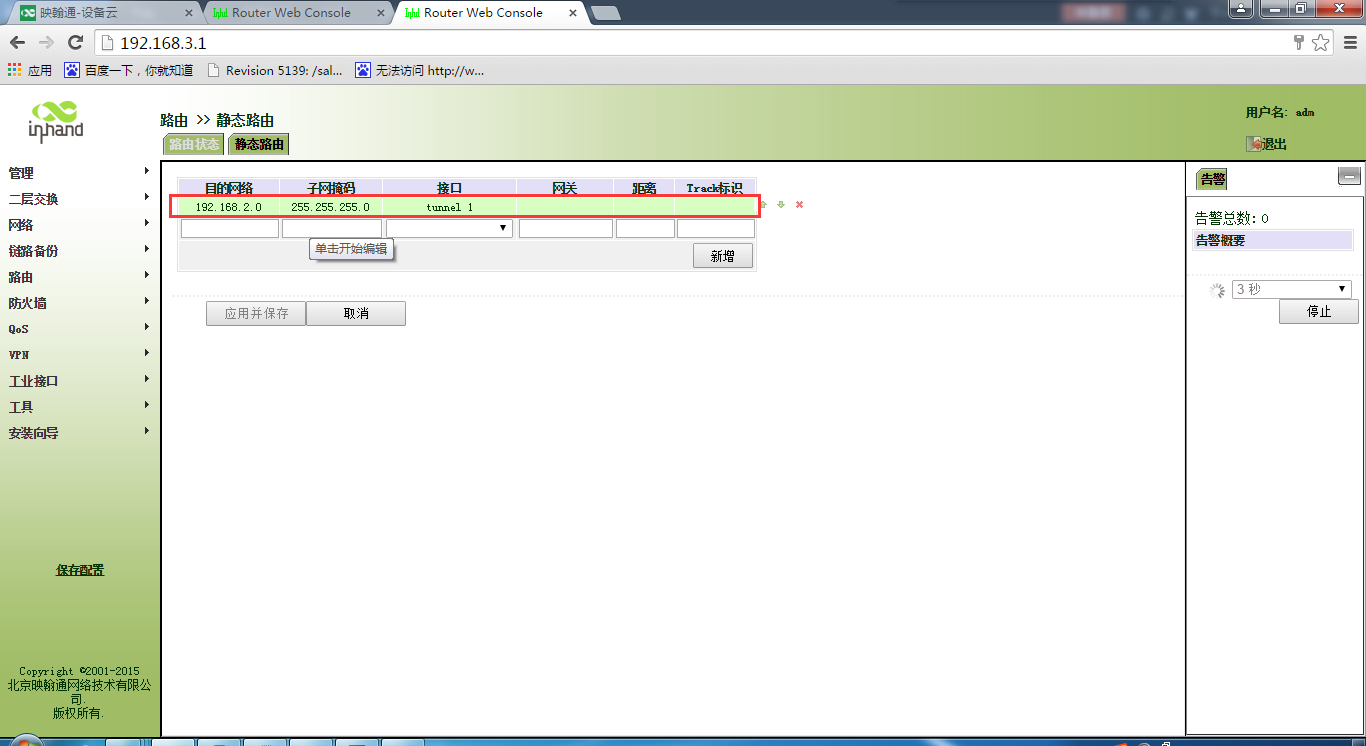

这里同样需要写一条静态路由去往192.168.2.0网段的路由从tunnel1（虚拟口）出

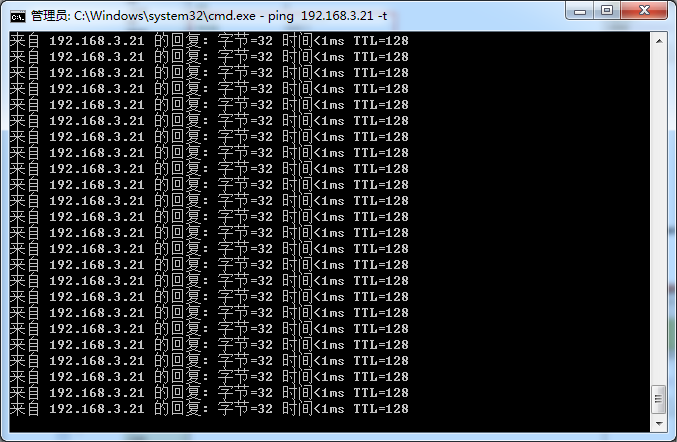

实验结果：192.168.2.21 ping192.168.3.21
